135480-3

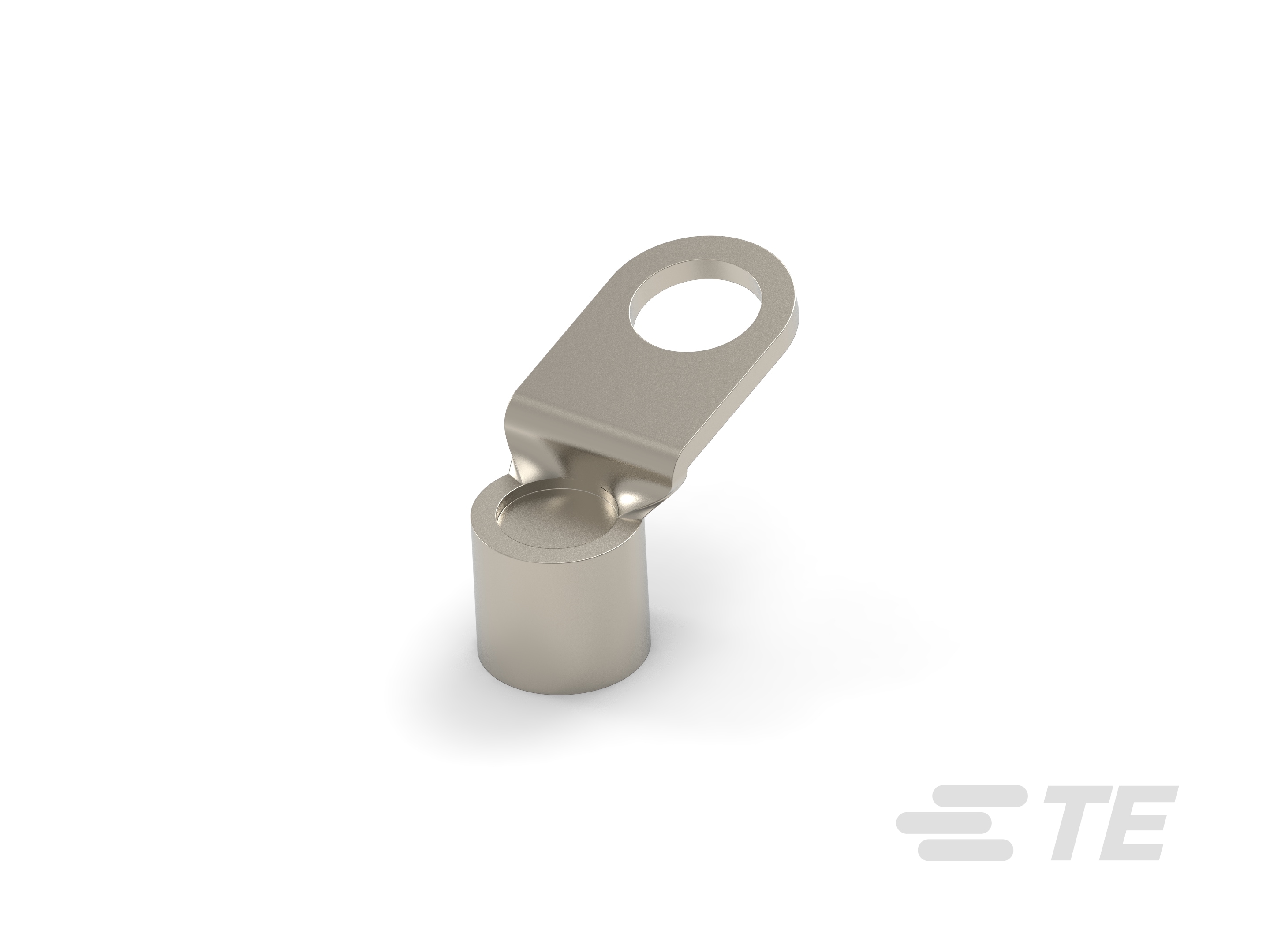

Closed Ring Tongue Terminal, 2 AWG, M10 Stud, 10.5 mm [.413 in] Stud Diameter, Closed Barrel, Angled, Nickel Plating, Uninsulated
135480-3
Closed Ring Tongue Terminal, 2 AWG, M10 Stud, 10.5 mm [.413 in] Stud Diameter, Closed Barrel, Angled, Nickel Plating, Uninsulated
- TE 内部编号 135480-3
- TE 内部产品描述 TERM, RT, STRAT, SOLIS, HR, 2, M10, 100
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 2
-
线径 (mm²): 33.6
-
线径 (CMA): 66360
-
螺钉尺寸 : M10
文档
产品图纸
- TERMINAL RING TONGUE STRATO-THERM, HEAT RESISTANT WIRE SIZE: 2 AWG, 100 DEG BEND ENG_CD_135480_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_135480-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_135480-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_135480-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_135480-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子基材 : 铜
-
压线筒类型 : Closed
-
端子方向 : 成角度
-
端子电镀材料 : 镍
-
端子底板材料 : 无
包装特性
-
封装数量 : 100
-
封装方法 : Box
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M10
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
尺寸
-
线径 (AWG): 2
-
线径 (mm²): 33.6
-
线径 (CMA): 66360
-
螺钉直径 : 10.5 mm [ .413 in ]
-
舌厚 : 1.78 mm [ .07 in ]
-
压线筒内径 : 9.4 mm [ .37 in ]
-
兼容的绝缘直径（最大值） : 3.5 mm [ .138 in ]
-
兼容的绝缘直径范围 : .91 – 3.5 mm [ .036 – .138 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 镍
-
与电线电镀材料兼容 : 镍
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
