134019-1

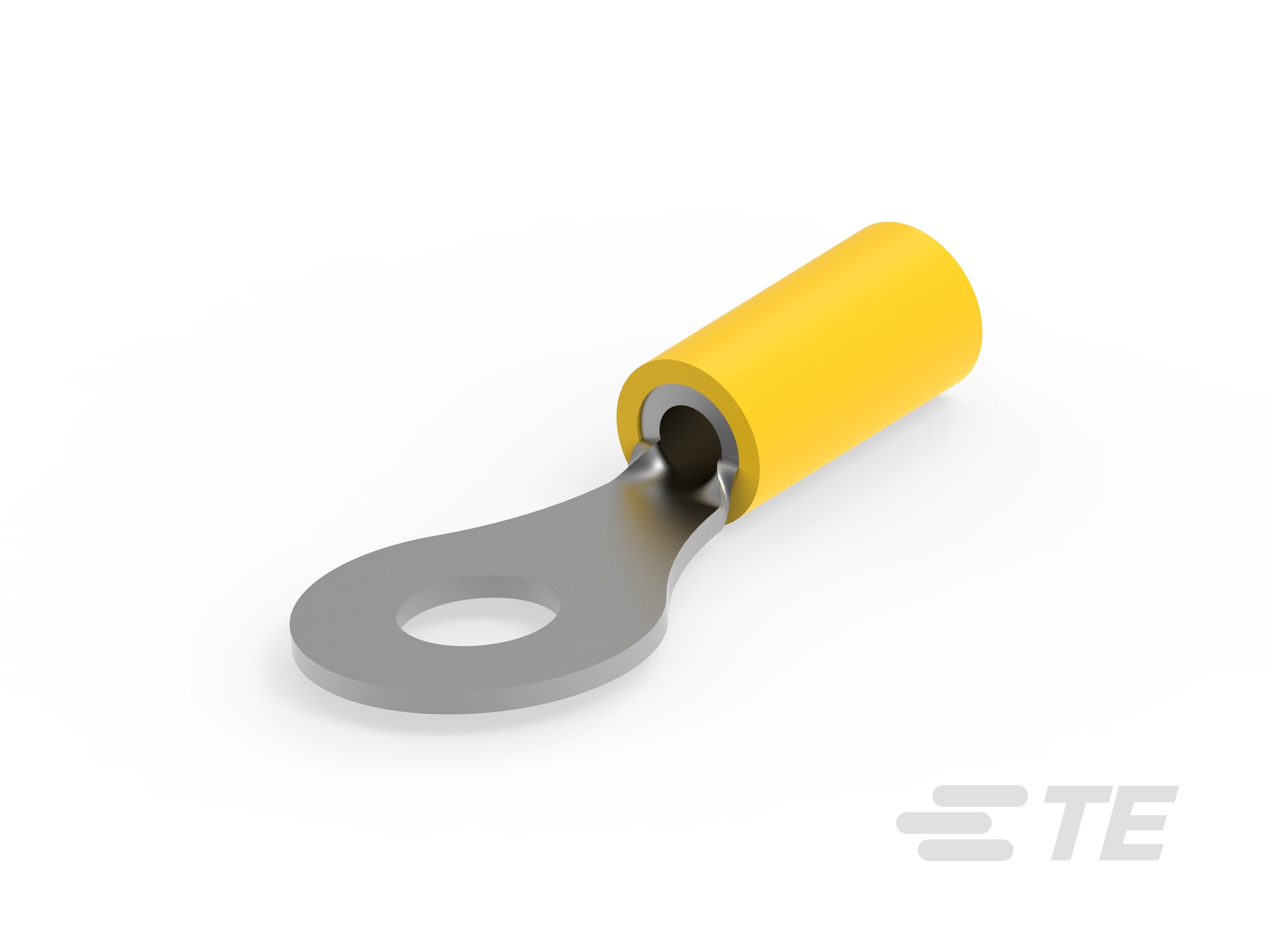

Closed Ring Tongue Terminal, 12 AWG, M5 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG

PIDG R 12 IR 5MM-134019-1

134019-1

Closed Ring Tongue Terminal, 12 AWG, M5 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG

    • PIDG
  • TE 内部编号 134019-1
  • TE 内部产品描述 PIDG R 12 IR 5MM

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 12

  • 线径 (mm²): 3.31

  • 线径 (CMA): 6654

  • 螺钉尺寸 : M5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M5

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘限制

结构特性

  • 孔数 : 1

主体特性

  • 条纹颜色 : 黄色

  • 绝缘套管颜色 : 黄色

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 12

  • 线径 (mm²): 3.31

  • 线径 (CMA): 6654

  • 螺钉直径 : 5 mm [ .197 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 35.5 mm [ 1.398 in ]

  • 兼容的绝缘直径（最大值） : 5.08 mm [ .2 in ]

  • 兼容的绝缘直径范围 : 2.41 – 5.08 mm [ .098 – .2 in ]

使用环境

  • 绝缘选项 : 部分绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 500

  • 封装方法 : Box
