1339374-2

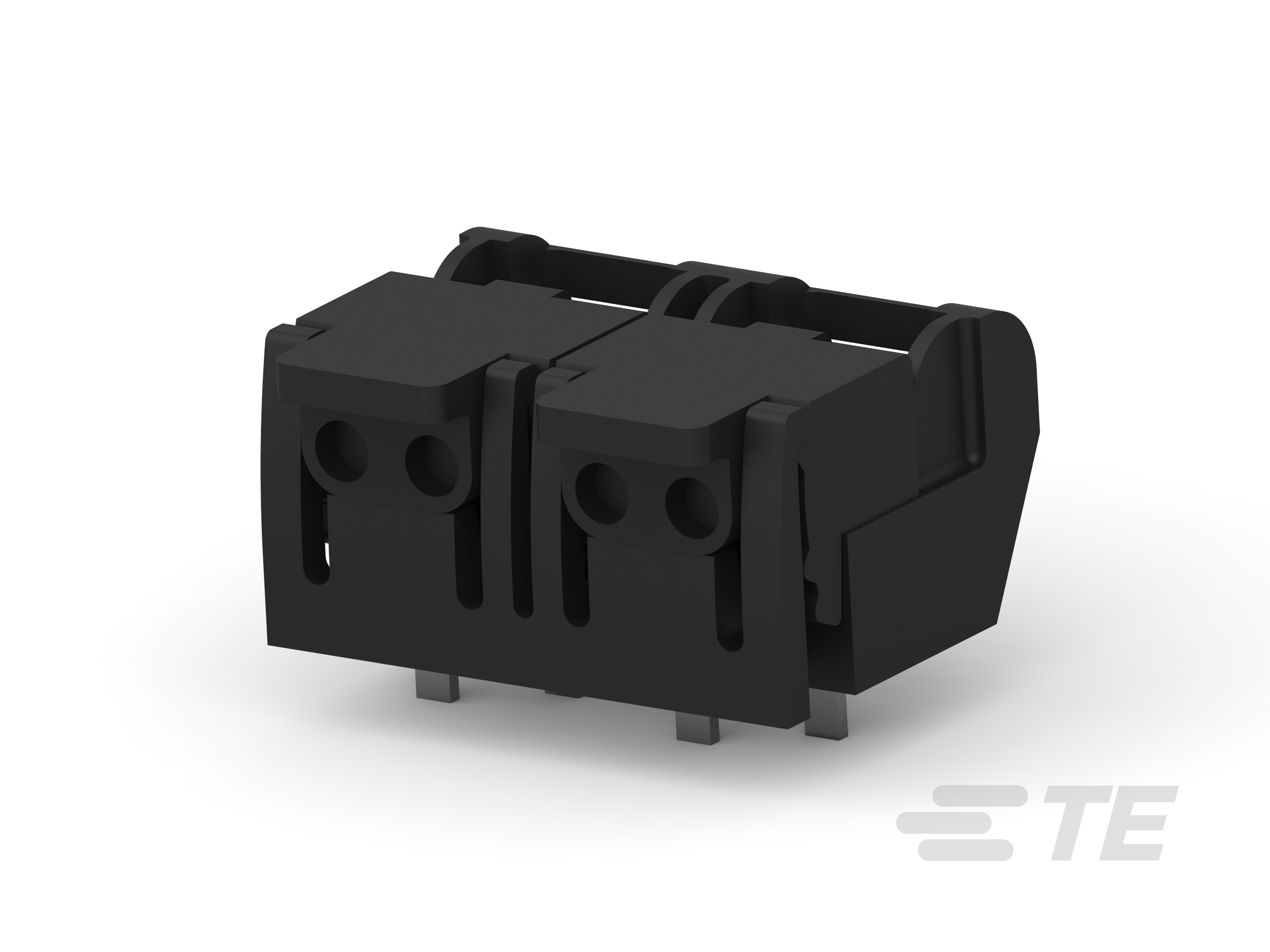

Board-In PCB Mount Pivot Connector, Right Angle, Wire-to-Board, 9.9 mm [.39 in] Centerline, Discrete Wire, Through Hole - Solder, Natural, Pivot
1339374-2
Board-In PCB Mount Pivot Connector, Right Angle, Wire-to-Board, 9.9 mm [.39 in] Centerline, Discrete Wire, Through Hole - Solder, Natural, Pivot
-
- 枢轴
- TE 内部编号 1339374-2
- TE 内部产品描述 ASSY,2 PR,DBL ENTRY,PIVOT II
-
PCB 连接器类型 : PCB 安装枢轴连接器
-
PCB 安装方向 : 直角
-
连接器系统 : 线到板
-
中心线（间距） : 9.9 mm [ .39 in ]
-
与线缆类型兼容 : 分离式导线
文档
产品图纸
- ASSEMBLY, DOUBLE PAIR, DOUBLE ENTRY, PIVOT II CONNECTOR 英文版本
- ASSEMBLY, DOUBLE PAIR, DOUBLE ENTRY, PIVOT II CONNECTOR C_1339374_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1339374-2_A_c-1339374-2-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1339374-2_A_c-1339374-2-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1339374-2_A_c-1339374-2-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_1339374-2_A_c-1339374-2-a.3d_stp.zip 英文版本
数据表/目录页
- 5-1773454-9_AMP_ Pivot_Connector_Series ENG_DS_5-1773454-9_0409.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-6062_B.pdf 英文版本
- 产品规格 ENG_SS_108-1657-2_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装枢轴连接器
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板, 电线和电缆
结构特性
-
电线进入位置 : 正面或背面
-
线对数量 : 2
-
PCB 安装方向 : 直角
-
与线缆类型兼容 : 分离式导线
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
电线封帽颜色 : 黑色
-
主要产品颜色 : 土黄色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 交错
-
端子额定电流（最大值） (A): 4.5
端接特性
-
端接柱体和尾部长度 : 2.74 mm [ .108 in ]
-
矩形端接柱体和尾部厚度 : .5 mm [ .02 in ]
-
矩形端接柱体和尾部宽度 : 1.3 mm [ .051 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 不带
-
PCB 安装固定 : 不带
壳体特性
-
中心线（间距） : 9.9 mm [ .39 in ]
-
外壳材料 : 聚酯 GF
尺寸
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .4
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
