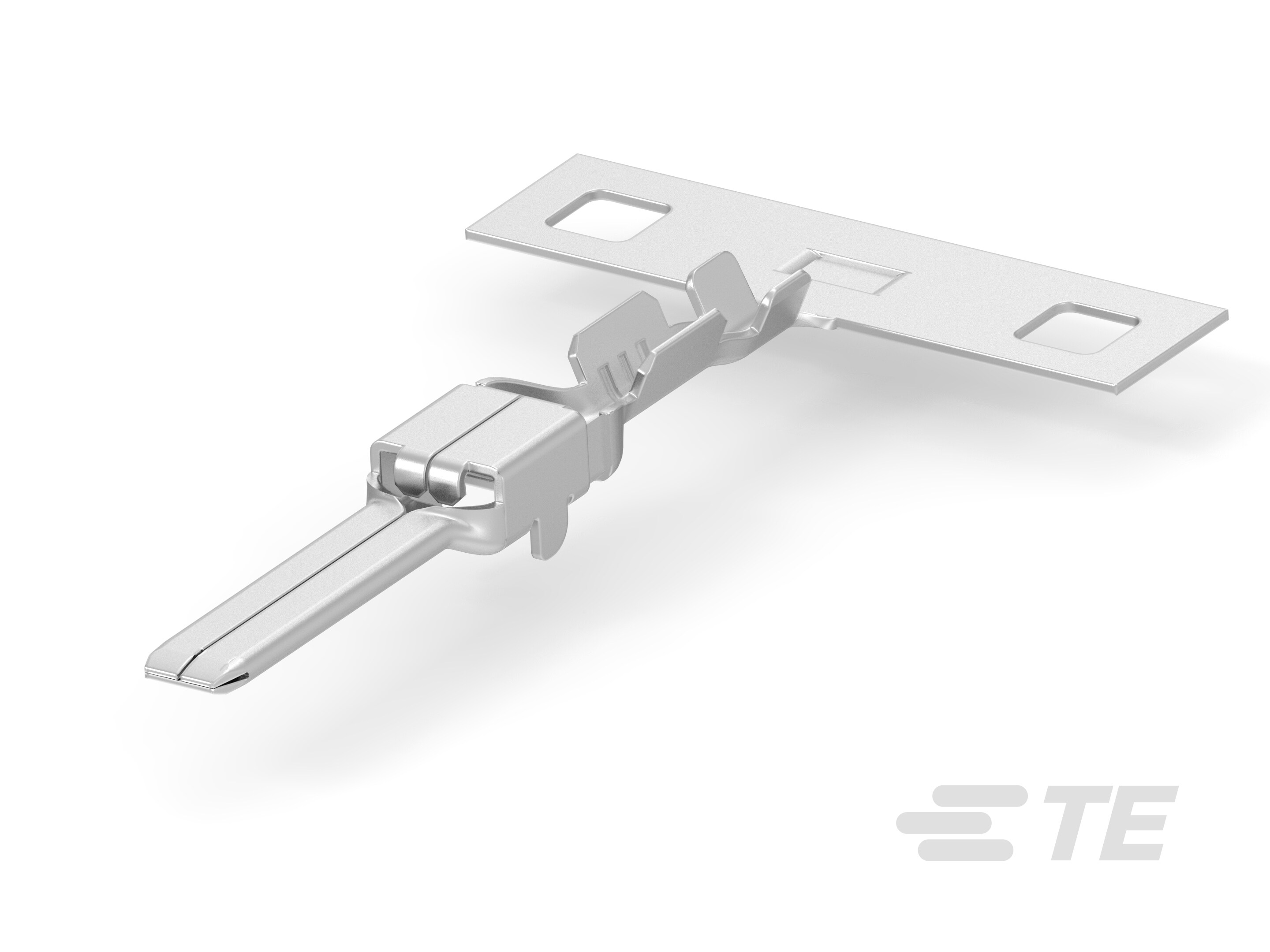

1326029-5
Tab Terminal, 22 AWG, .325 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Unsealed, 1.5/2.8 Connector System
1326029-5
Tab Terminal, 22 AWG, .325 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Unsealed, 1.5/2.8 Connector System
-
- 1.5/2.8 连接器系统
- TE 内部编号 1326029-5
- TE 内部产品描述 2.8MM BLD,UNSEAL,22AWG REVREEL
-
端子类型 : 公端
-
线径 (AWG): 22
-
线径 (mm²): .325
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 2.8mm BLADE, UNSEALED ENG_CD_1326029_G1.pdf 英文版本
- 2.8mm BLADE, UNSEALED 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1326029-5_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1326029-5_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1326029-5_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1326029-5_J.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13013_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.2 – 4.04 mm [ .047 – .159 in ]
-
线径 (AWG): 22
-
线径 (mm²): .325
-
线径查找 (mm²): .32
-
线径查找 (AWG): 22
-
公端长度 : 27.75 mm [ 1.09 in ]
操作/应用
-
与电线基础材料兼容 : 铜
