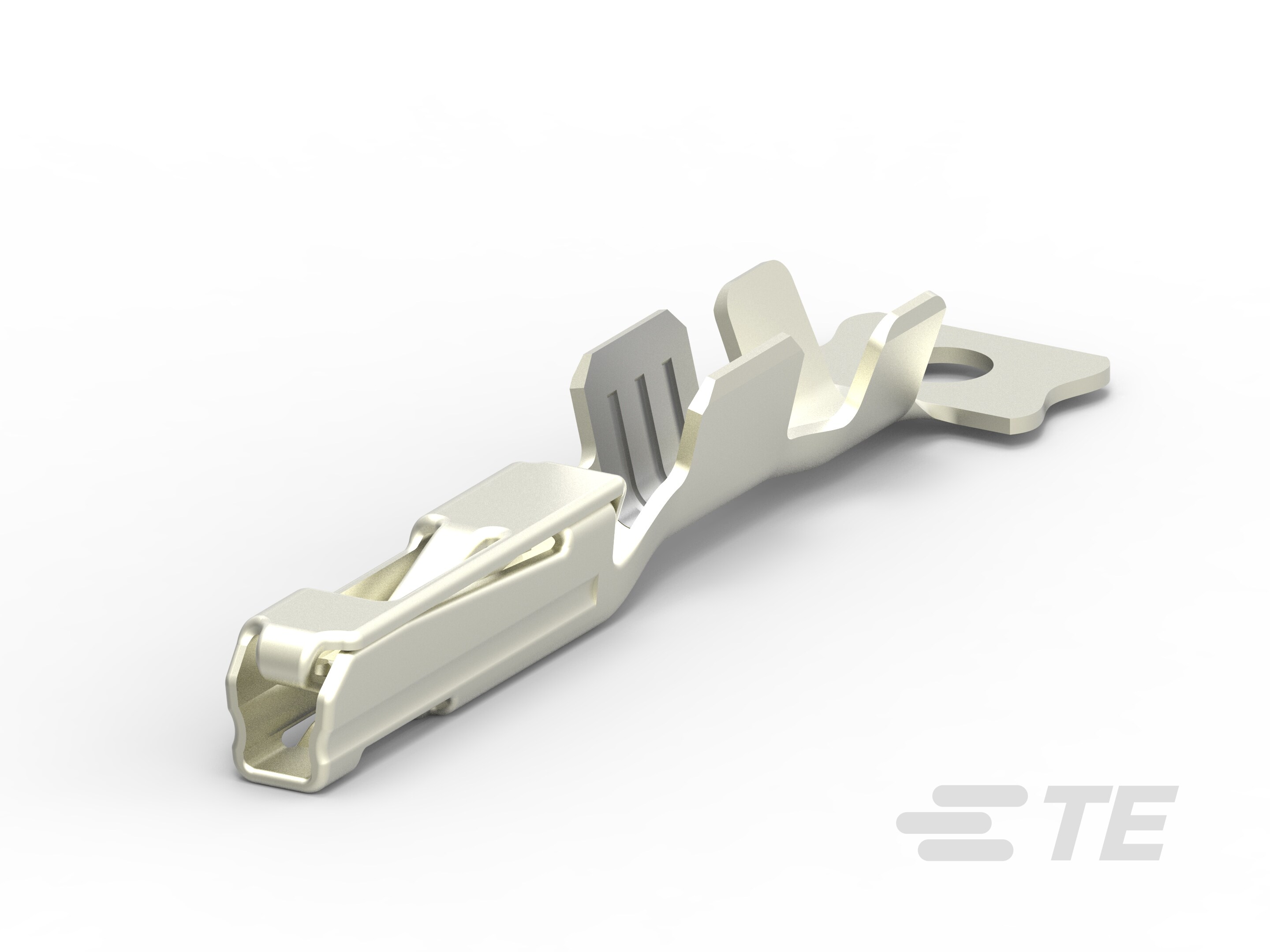

Receptacle, Mating Tab Width .8 mm [.031 in], Tab Thickness .64 mm [.025 in], 22 AWG Wire Size, AMP 0.64 Connector System, Automotive Terminals
1326028-6
Receptacle, Mating Tab Width .8 mm [.031 in], Tab Thickness .64 mm [.025 in], 22 AWG Wire Size, AMP 0.64 Connector System, Automotive Terminals
-
- AMP
- AMP .64 连接器系统
- TE 内部编号 1326028-6
- TE 内部产品描述 0.64MM FEMALE CONTACT,AU,22AWG
-
端子类型 : 母端
-
对接公端宽度 : .8 mm [ .031 in ]
-
对接公端厚度 : .64 mm [ .025 in ]
-
端子传导 : 0 – 24 A（低功率）
-
线径 (AWG): 22
文档
产品图纸
- CONTACT, FEMALE, 0.64mm GOLD PLATED ENG_CD_1326028_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1326028-6_C.pdf 英文版本
- 下载查看 ENG_CVM_1326028-6_C.3d_igs.zip 英文版本
- ENG_CVM_1326028-6_C.3d_stp.zip 英文版本
- ENG_CVM_1326028-6_C.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13006_J.pdf 英文版本
- 产品规格 ENG_SS_108-2220_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-598_O.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8624_B.pdf 英文版本
- ENG_SS_408-8630_B.pdf 英文版本
- ENG_SS_408-8690_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
插座种类 : 180°
接触件特性
-
压接类型 : F 型压接
-
典型额定电流 (A): 7.7
-
导线端子端接区域电镀材料 : 金
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
端子类型 : 母端
-
对接公端宽度 : .8 mm [ .031 in ]
-
对接公端厚度 : .64 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.2 – 1.75 mm [ .047 – .068 in ]
-
线径 (AWG): 22
-
线径 (mm²): .3
-
线径查找 (mm²): .3
-
线径查找 (AWG): 22
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125
-
工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257
-
工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : SAE/USCAR-2
包装特性
-
封装方法 : Reel
-
封装数量 : 7000
其他
-
端子传导 : 0 – 24 A（低功率）
