132104-2

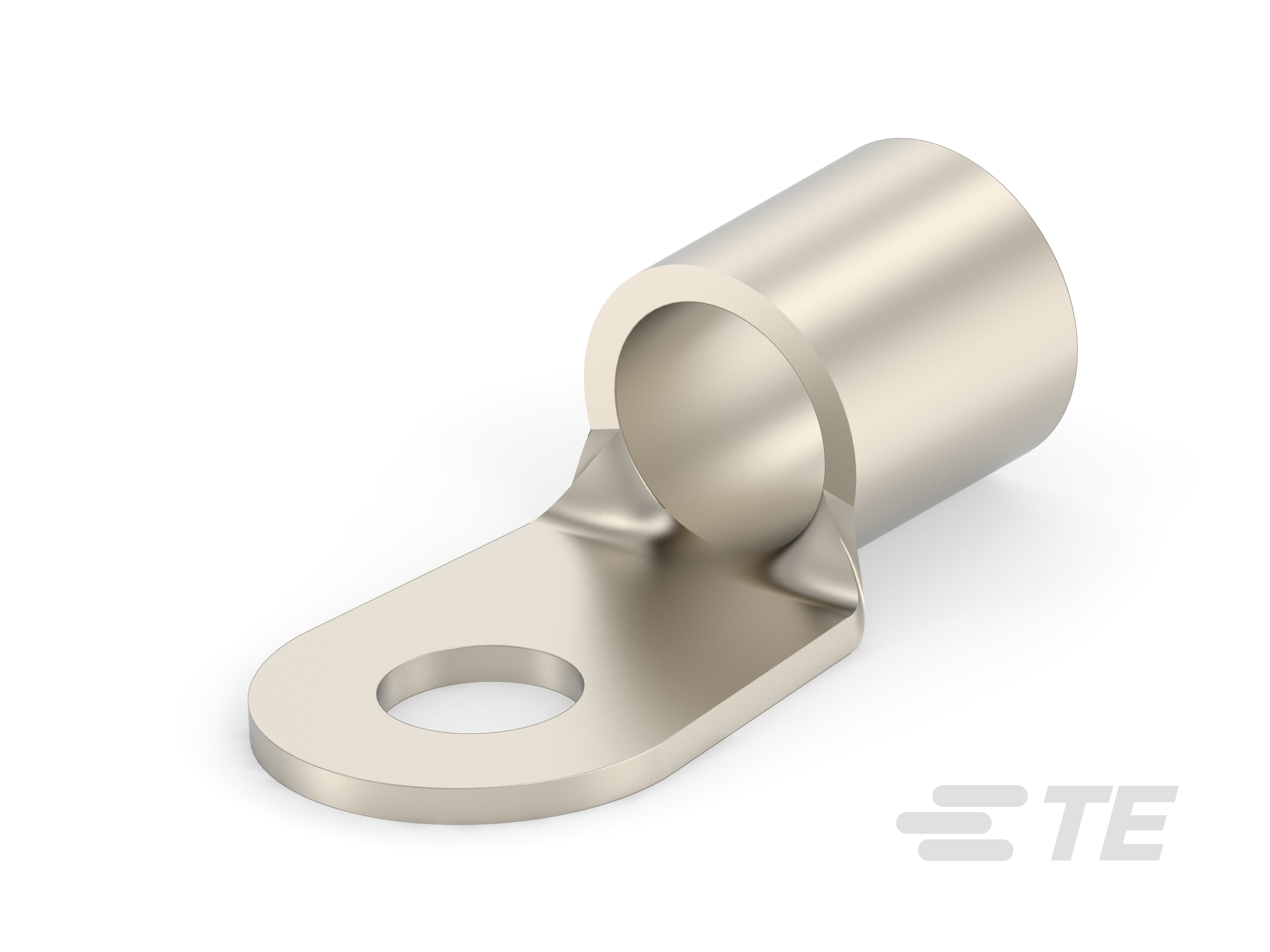

Closed Ring Tongue Terminal, 2/0 AWG, M10 Stud, 10 mm / 10.5 mm [.413 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, Uninsulated
132104-2
Closed Ring Tongue Terminal, 2/0 AWG, M10 Stud, 10 mm / 10.5 mm [.413 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 132104-2
- TE 内部产品描述 TERMINAL RING TONGUE SOLISTRAN
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 2/0
-
线径 (mm²): 34 – 35
-
线径 (CMA): 119500 – 150000
-
螺钉尺寸 : M10
文档
产品图纸
- TERMINAL, RING TONGUE, STRATO-THERM ENG_CD_132104_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_132104-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_132104-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_132104-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_132104-2_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M10
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
产品重量 (g): 2.444
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 2/0
-
线径 (mm²): 34 – 35
-
线径 (CMA): 119500 – 150000
-
螺钉直径 (mm): 10, 10.5
-
螺钉直径 (in): .413
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 51.6 mm [ 2.035 in ]
-
压线筒内径 : 12.8 mm [ .504 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 25
-
封装方法 : 零散零件
