1318912-3

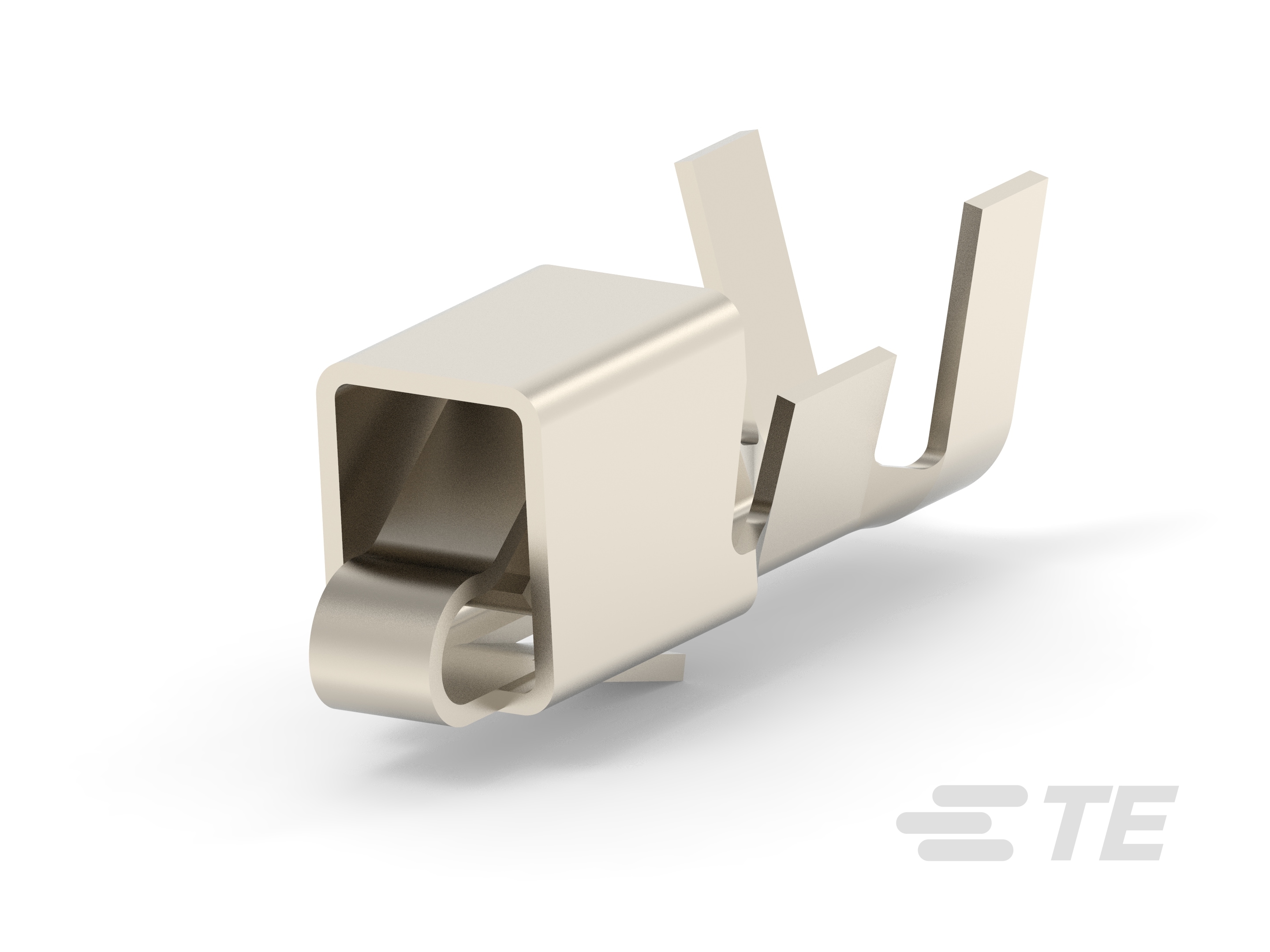

Socket Contact, Gold (Au), Discrete Wire, 20 – 16 AWG, .34 – .75 mm² Wire, Crimp, Phosphor Bronze, Signal, -25 – 105 °C [-13 – 221 °F], Economy Power
1318912-3
Socket Contact, Gold (Au), Discrete Wire, 20 – 16 AWG, .34 – .75 mm² Wire, Crimp, Phosphor Bronze, Signal, -25 – 105 °C [-13 – 221 °F], Economy Power
-
- 经济型电源
- TE 内部编号 1318912-3
- TE 内部产品描述 ECONOMY POWER REC CONT L/P
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 预镀锡
-
与线缆类型兼容 : 分离式导线
-
线径 (AWG): 20 – 16
文档
产品图纸
- ECONOMY POWER (EP) CONN LOOSE PIECE REC CONT 英文版本
- ECONOMY POWER (EP) CONN LOOSE PIECE REC CONT ENG_CD_1318912_P.pdf 英文版本
- ECONOMY POWER(EP) CONN. REC CONT 日语
- ECONOMY POWER(EP) CONN. REC CONT JPN_CD_1123721-3_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1318912-3_E.pdf 英文版本
- 3D_CVM_CVM_1318912-3_T.pdf 3D
- 下载查看 ENG_CVM_CVM_1318912-3_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1318912-3_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_1318912-3_T.3d_stp.zip 英文版本
- ENG_CVM_1318912-3_E.3d_igs.zip 英文版本
- ENG_CVM_1318912-3_E.3d_stp.zip 英文版本
- ENG_CVM_1318912-3_E.2d_dxf.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5303_A.tif 日语
- JPN_SS_114-5303_A.pdf 日语
- 产品规格 ENG_SS_108-5163_F.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5988_A.pdf 英文版本
- JPN_SS_411-5992_F.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子长度 : 3 mm [ .118 in ]
-
接合方柱尺寸 : 1.14 mm [ .044 in ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 预镀锡
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 7
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.7 – 3 mm [ .067 – .118 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .34 – .75
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1000
-
封装方法 : 盒和纸箱
