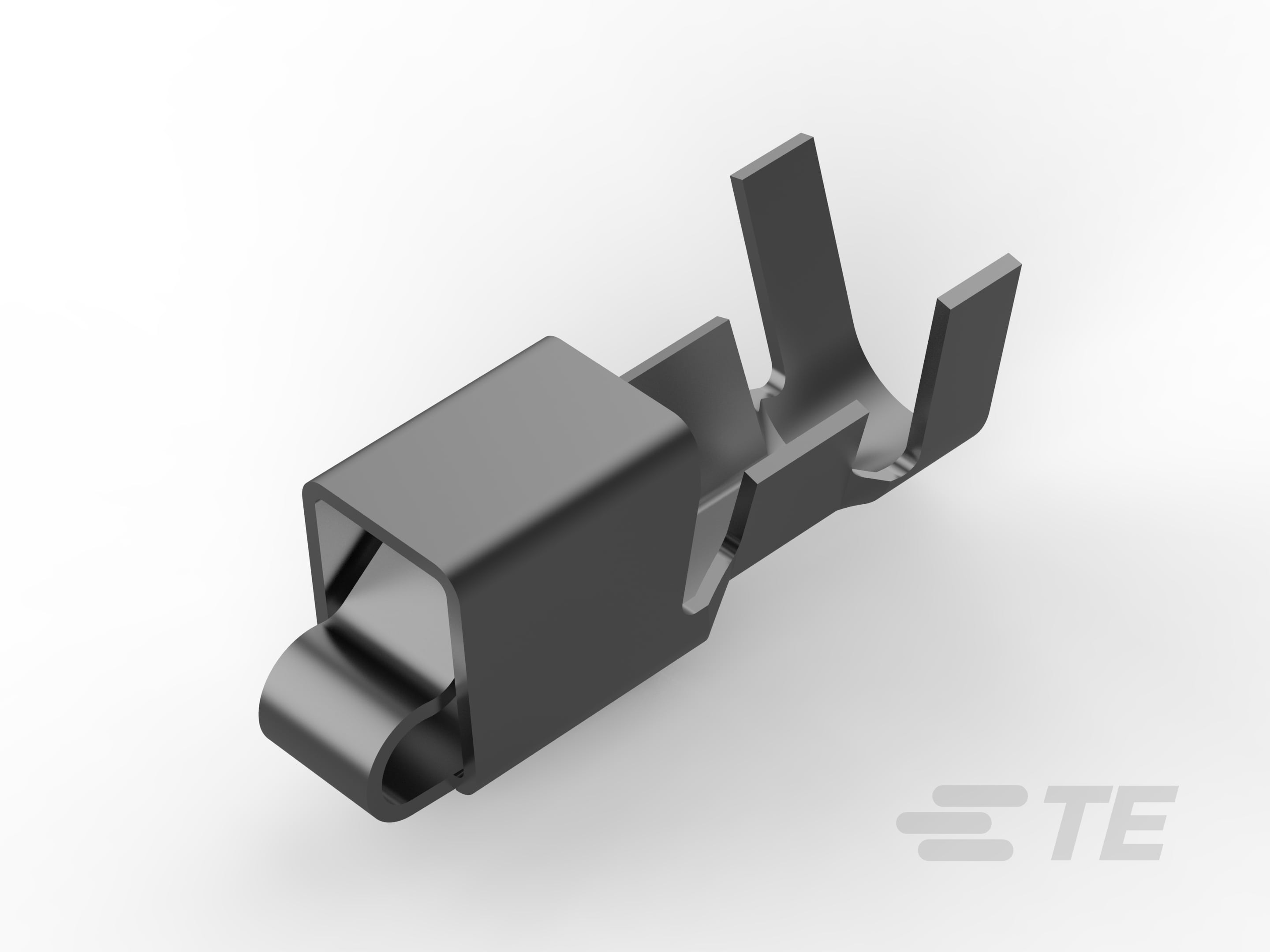

1318912-1
Receptacle Contact, 22 – 18 AWG, 250 VAC, 250 VDC, .33 – .82 mm² Wire, Tin (Sn), Crimp, Phosphor Bronze, Power, Economy Power
1318912-1
Receptacle Contact, 22 – 18 AWG, 250 VAC, 250 VDC, .33 – .82 mm² Wire, Tin (Sn), Crimp, Phosphor Bronze, Power, Economy Power
-
- 经济型电源
- TE 内部编号 1318912-1
- TE 内部产品描述 EP CONN LP REC
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- ECONOMY POWER (EP) CONN LOOSE PIECE REC CONT 英文版本
- ECONOMY POWER (EP) CONN LOOSE PIECE REC CONT ENG_CD_1318912_P.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1318912-1_E.pdf 英文版本
- 3D_CVM_CVM_1318912-1_T.pdf 3D
- 下载查看 ENG_CVM_CVM_1318912-1_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1318912-1_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_1318912-1_T.3d_stp.zip 英文版本
- ENG_CVM_1318912-1_E.3d_igs.zip 英文版本
- ENG_CVM_1318912-1_E.3d_stp.zip 英文版本
- ENG_CVM_1318912-1_E.2d_dxf.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5253_G.pdf 日语
- 产品规格 ENG_SS_108-5609_M.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
端子形状和构造 : 盒中单梁
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 8
-
接合方柱尺寸 : 1.14 mm [ .045 in ]
-
导线端子端接区域电镀厚度 : .8 – 1.4 µm [ 31.49 – 55.11 µin ]
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .33 – .82
-
兼容的绝缘直径范围 : 1.7 – 3 mm [ .067 – .118 in ]
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
