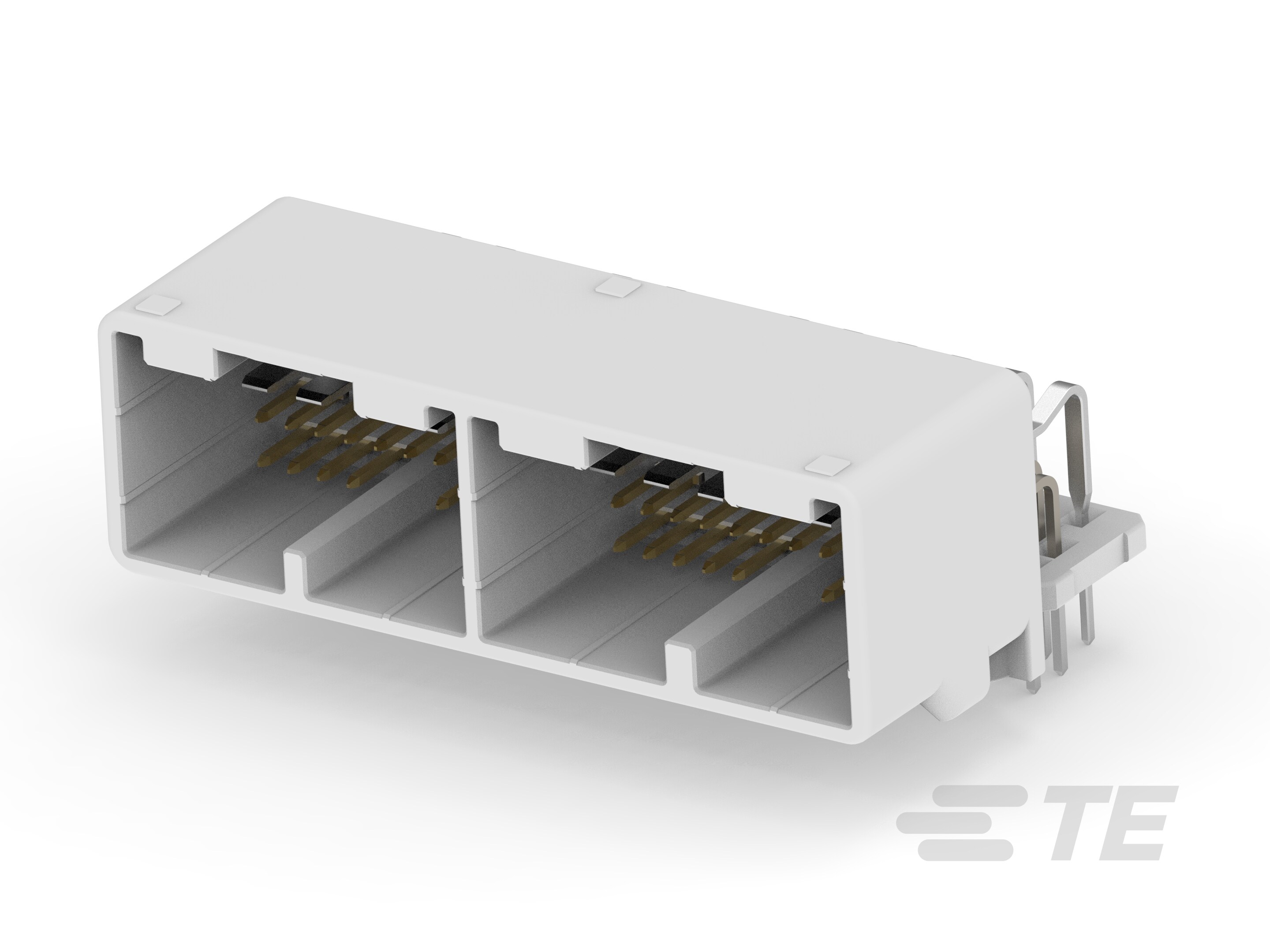

1318750-3

025/090 CAP ASSY 50P

025/090 CAP ASSY 50P-1318750-3

1318750-3

025/090 CAP ASSY 50P

  • TE 内部编号 1318750-3
  • TE 内部产品描述 025/090 CAP ASSY 50P

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 电路应用 : Signal

查看所有特性

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合板端连接器 : 是

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 节数 : 2

  • 信号位置数量 : 50

  • PCB 安装方向 : 水平

电气特征

  • 标称电压架构 (V): 12

  • 额定电压（最大值） (VDC): 12

  • 工作电压 (VDC): 12

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 对接公端厚度 : .64 mm [ .025 in ]

  • 对接公端宽度 (mm): .64, 2.3

  • 对接公端宽度 (in): .025, .091

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 安装孔 : 带有

  • 接合固定类型 : 锁定接口

  • 面板安装特性 : 不带

尺寸

  • 连接器长度 : 33.4 mm [ 1.315 in ]

  • PCB 的外形高度 : 20.6 mm [ .811 in ]

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 连接器宽度 : 56.5 mm [ 2.224 in ]

使用环境

  • 工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105

  • 工作温度（最大值） (°F): 212

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

包装特性

  • 封装数量 : 9
