文档
产品图纸

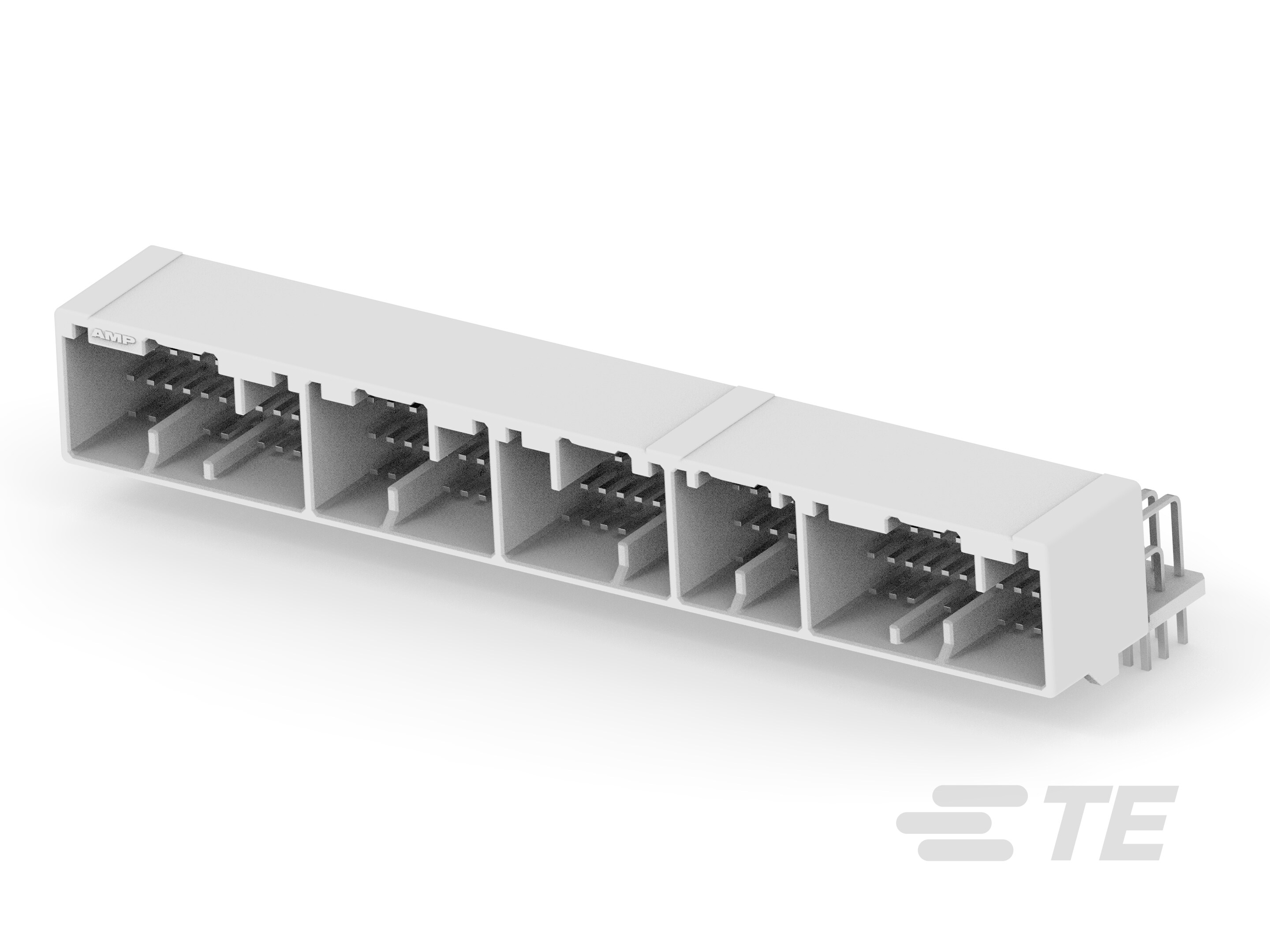

- 040 III HIGH DENSITY CONNECTOR 125POS CAP HOUSING ASSY ENG_CD_1318612_O.pdf 英文版本
- 040 III HIGH DENSITY CONNECTOR 125POS CAP HOUSING ASSY 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1318612-1_O.pdf 英文版本
- 下载查看 ENG_CVM_1318612-1_O.3d_igs.zip 英文版本
- ENG_CVM_1318612-1_O.3d_stp.zip 英文版本
- ENG_CVM_1318612-1_O.2d_dxf.zip 英文版本
产品规格
- 040III HIGH DENSITY CONNECTOR 72/86/94/108/125 POSITIONS JPN_SS_501-5487_O.pdf 日语
- JPN_SS_501-5487_O.tif 日语
- 产品规格 JPN_SS_108-5673_C2.pdf 日语
- JPN_SS_108-5673-1_C2.pdf 日语
使用说明书
- 使用说明书（非美国） S_411-5931_A.tif 英文版本
- ENG_SS_411-5931_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合板端连接器 : 否
-
连接器产品类型 : 连接器组件
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 5
-
信号位置数量 : 125
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 : .64 mm [ .025 in ]
-
对接公端宽度 : 1 mm [ .04 in ]
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 33.85 mm [ 1.333 in ]
-
PCB 的外形高度 : 22.5 mm [ .886 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 137.4 mm [ 5.409 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源
包装特性
-
封装数量 : 4
