131444

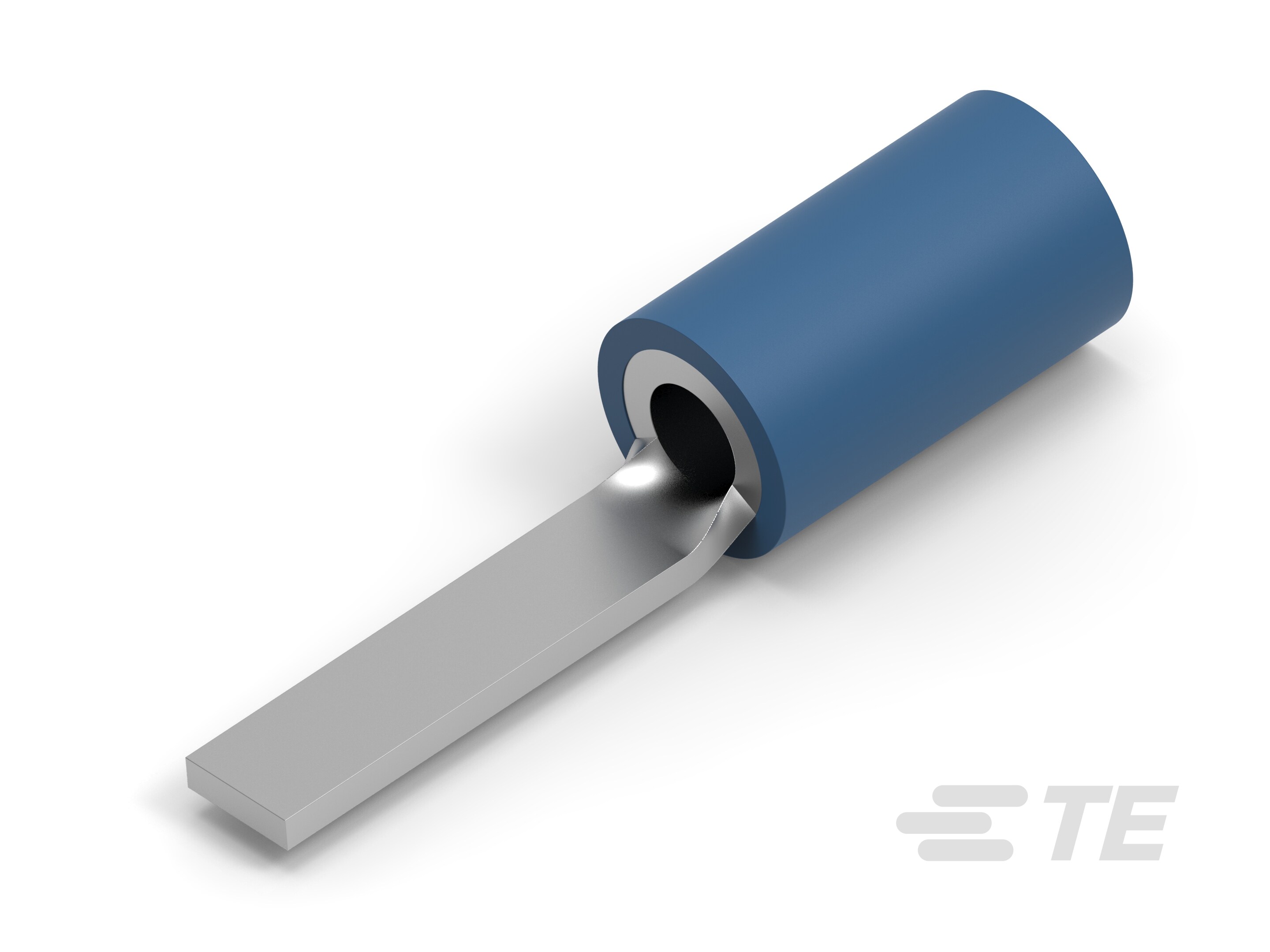

Pin Terminal, Blue, 2.92 mm [.115 in] Tab Width, .79 mm [.031 in] Tab Thickness, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, PLASTI-GRIP
131444
Pin Terminal, Blue, 2.92 mm [.115 in] Tab Width, .79 mm [.031 in] Tab Thickness, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 131444
- TE 内部产品描述 PG, WIRE TAB, ASSY, 16-14
- 别名 ID C82994-000 SIML-0-0131444-0
-
压接导线端子类型 : 插针
-
对接公端宽度 : 2.92 mm [ .115 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
兼容的绝缘直径范围 (mm): 3 – 4.9 | 4.9
-
兼容的绝缘直径范围 (in): .118 – .192 | .192
-
线径 (AWG): 16 – 14
文档
产品图纸
- TERMINAL, TAB, PLASTI-GRIP, 16-14 AWG ENG_CD_131444_F4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_131444_F.pdf 3D
- 下载查看 ENG_CVM_CVM_131444_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_131444_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_131444_F.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : PVC
-
套管材料 : PVC
-
主要产品颜色 : 蓝色
接触件特性
-
端子接合区域电镀材料厚度 : 2.54 µm [ 99.9998 µin ]
-
端子接触部长度 : 11 mm [ .432 in ]
-
压接导线端子类型 : 插针
-
对接公端宽度 : 2.92 mm [ .115 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
DIN 电线尺寸 (mm²): 1 – 2.5
-
兼容的绝缘直径范围 (mm): 3 – 4.9 | 4.9
-
兼容的绝缘直径范围 (in): .118 – .192 | .192
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
压线筒内径 : 4.95 mm [ .195 in ]
-
端子材料厚度 : .8 mm [ .032 in ]
-
产品总长度 : 23 mm [ .9 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
