130861

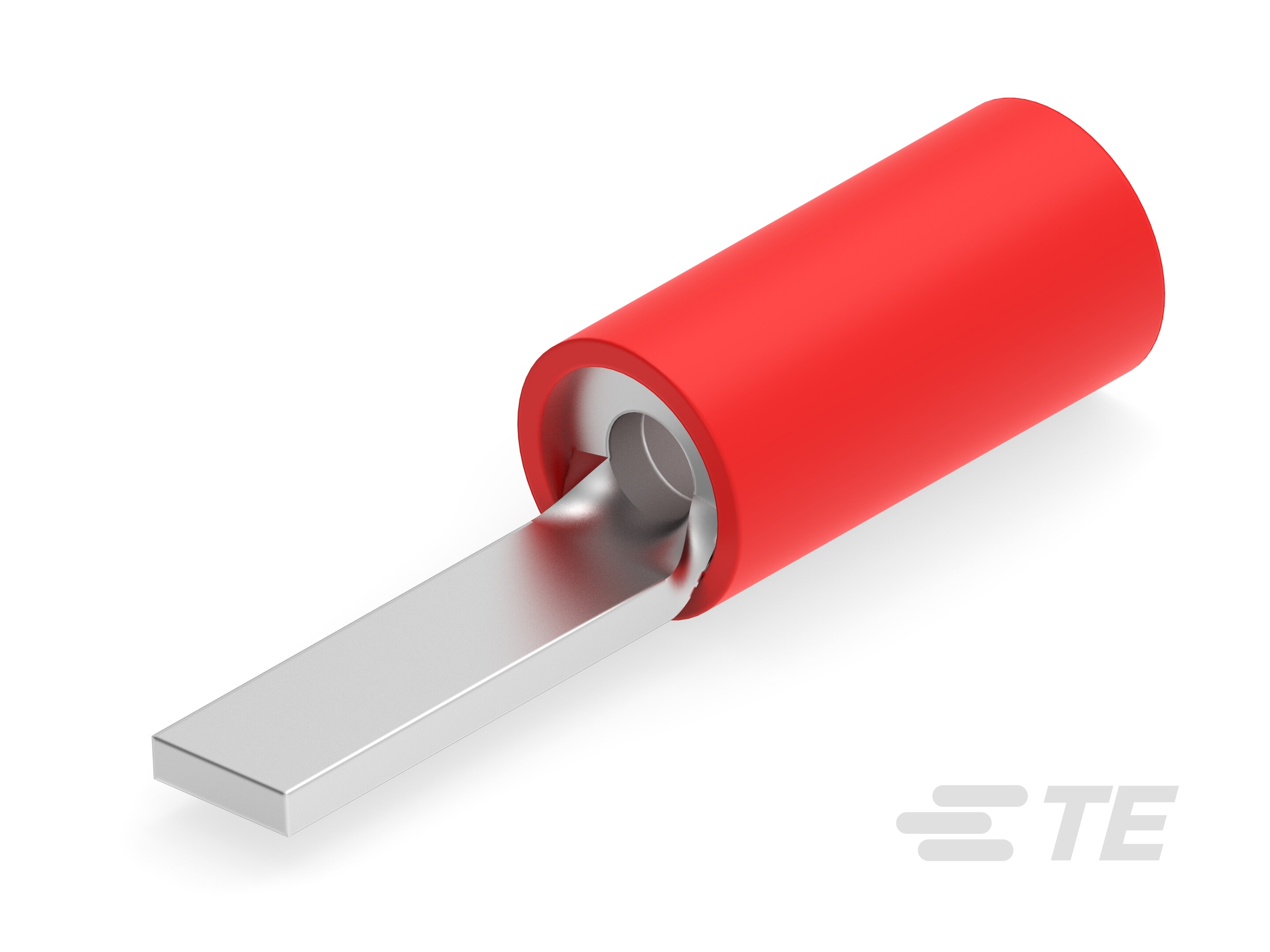

Crimp Wire Pins, Tabs & Ferrules, Tab, Tab Width 2.92 mm [.115 in], Tab Thickness .031 in [.79 mm], 22 – 16 AWG Wire Size, PIDG

PIDG WIRE TIP-130861

130861

Crimp Wire Pins, Tabs & Ferrules, Tab, Tab Width 2.92 mm [.115 in], Tab Thickness .031 in [.79 mm], 22 – 16 AWG Wire Size, PIDG

    • PIDG
  • TE 内部编号 130861
  • TE 内部产品描述 PIDG WIRE TIP
  • 别名 ID D86372-000 SIML-0-0130861-0

  • 压接电线插针、公端和套圈端子类型 : 公端

  • 公端宽度 : 2.92 mm [ .115 in ]

  • 公端厚度 : .79 mm [ .031 in ]

  • 适用的电线绝缘层直径范围 (mm): 2.66 – 3.55, 3.56

  • 适用的电线绝缘层直径范围 (in): .105 – .14, .14

  • 线径 (AWG): 22 – 16

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 绝缘颜色 : 红色

  • 双线 : 否

  • 绝缘套管材料 : 尼龙

  • 套管材料 : 尼龙

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 公端

  • 公端厚度 : .79 mm [ .031 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

  • 端子长度 : 8.7 mm [ .342 in ]

端接特性

  • 子弹型端子 : 不带

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 公端宽度 : 2.92 mm [ .115 in ]

  • 适用的电线绝缘层直径范围 (mm): 2.66 – 3.55, 3.56

  • 适用的电线绝缘层直径范围 (in): .105 – .14, .14

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.42

  • 线径 (CMA): 642 – 3256

  • 压线筒内径 : 3.7 mm [ .145 – .147 in ]

  • 端子材料厚度 : .8 mm [ .032 in ]

  • 产品总长度 : 19.5 mm [ .768 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 : 否

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 1000

其他

  • 压线筒颜色 : 红色
