规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-

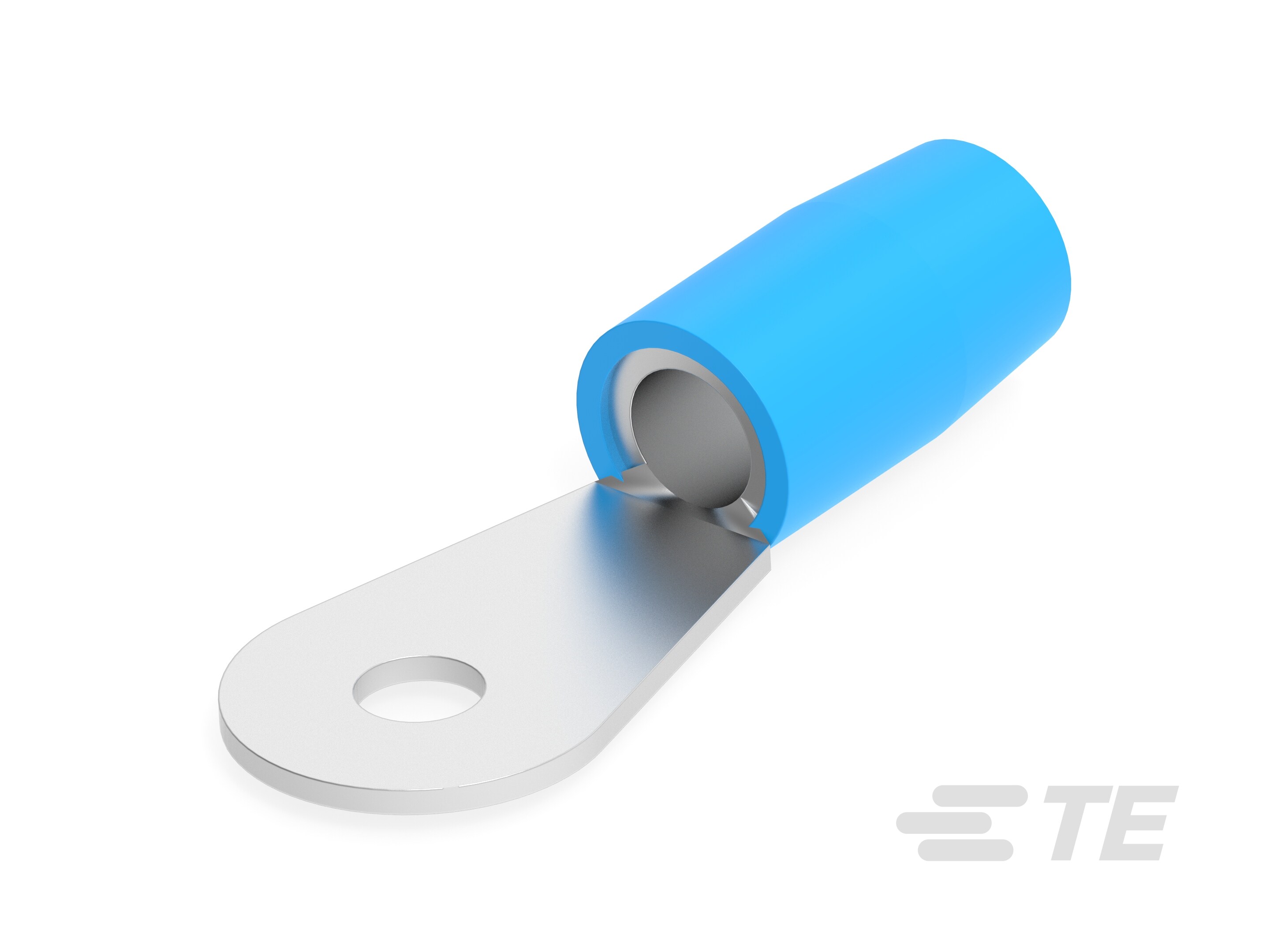

环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M5
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 6
-
线径 (mm²): 13.3
-
线径 (CMA): 20800 – 33100
-
螺钉直径 : 5.2 mm [ .204 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 44.6 mm [ 1.756 in ]
-
兼容的绝缘直径（最大值） : 7.9 mm [ .311 in ]
-
兼容的绝缘直径范围 : 7.9 mm [ .311 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 500
-
封装方法 : 盒和纸箱
