130526

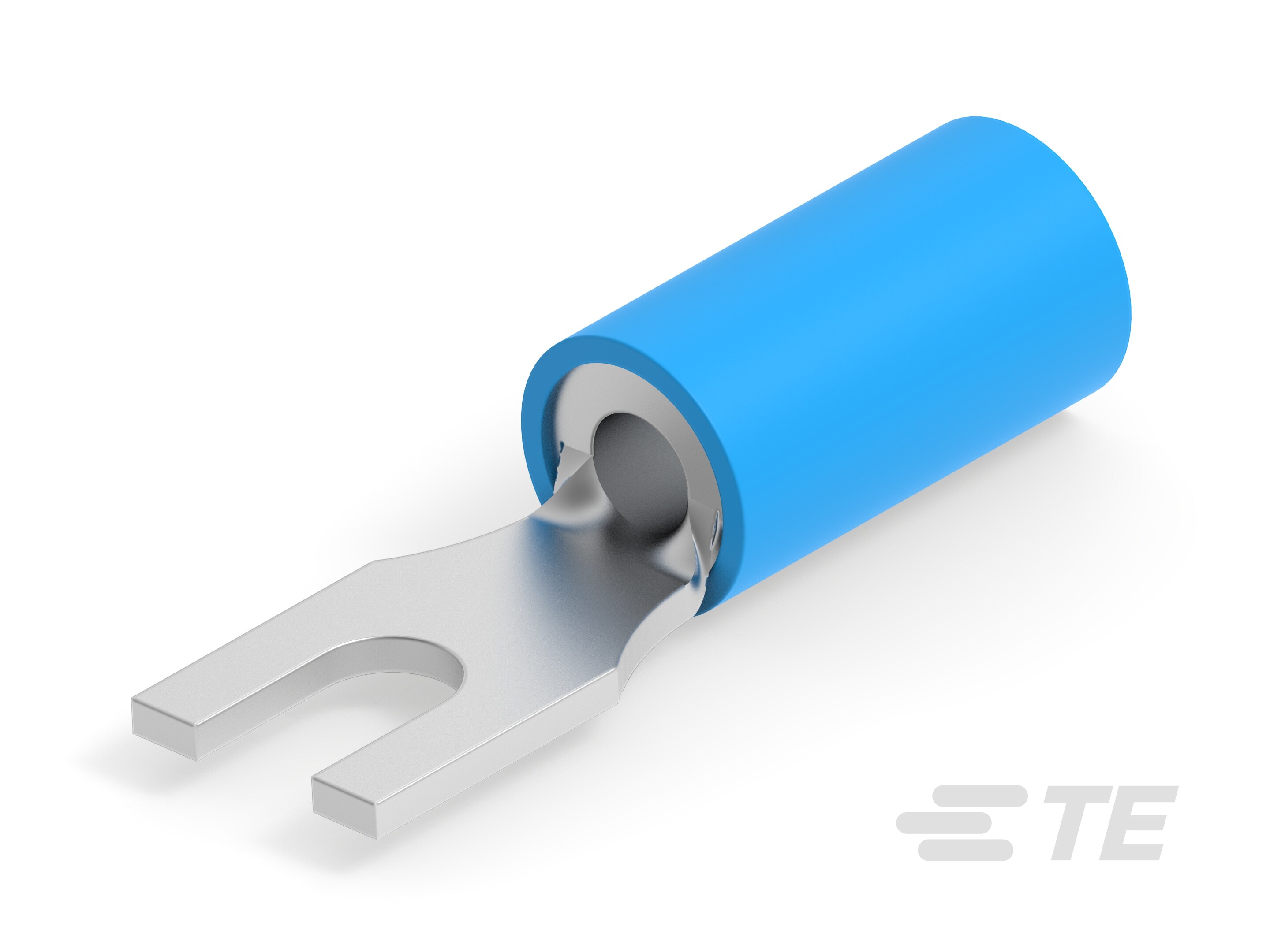

Spade Tongue Terminal, 16 – 14 AWG, #4 / M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG

PIDG SLOTTED TONG-130526

130526

Spade Tongue Terminal, 16 – 14 AWG, #4 / M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG

    • PIDG
  • TE 内部编号 130526
  • TE 内部产品描述 PIDG SLOTTED TONG

  • 叉形端子类型 : 叉形舌片端子

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.04 – 2.62

  • 线径 (CMA): 2050 – 5180

  • 螺钉尺寸 : 4 | M2.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 螺钉尺寸 : 4 | M2.5

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

电气特征

  • 额定电压 (V): 600

主体特性

  • 条纹颜色 : 蓝色

  • 绝缘套管颜色 : 蓝色

接触件特性

  • 叉形端子类型 : 叉形舌片端子

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.04 – 2.62

  • 线径 (CMA): 2050 – 5180

  • 螺钉直径 : 3.02 mm [ .119 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 20.65 mm [ .813 in ]

  • 兼容的绝缘直径（最大值） : 3.8 mm [ .15 in ]

  • 兼容的绝缘直径范围 : 2.7 – 3.8 mm [ .106 – .15 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工组温度范围 : 0 – 150 °C [ 0 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
