1274412-1

Wire-to-Device, Horizontal, 1 Position, Board Mount, None Code, Signal, -40 – 100 °C [-40 – 212 °F], FAKRA, Data Connectivity Headers

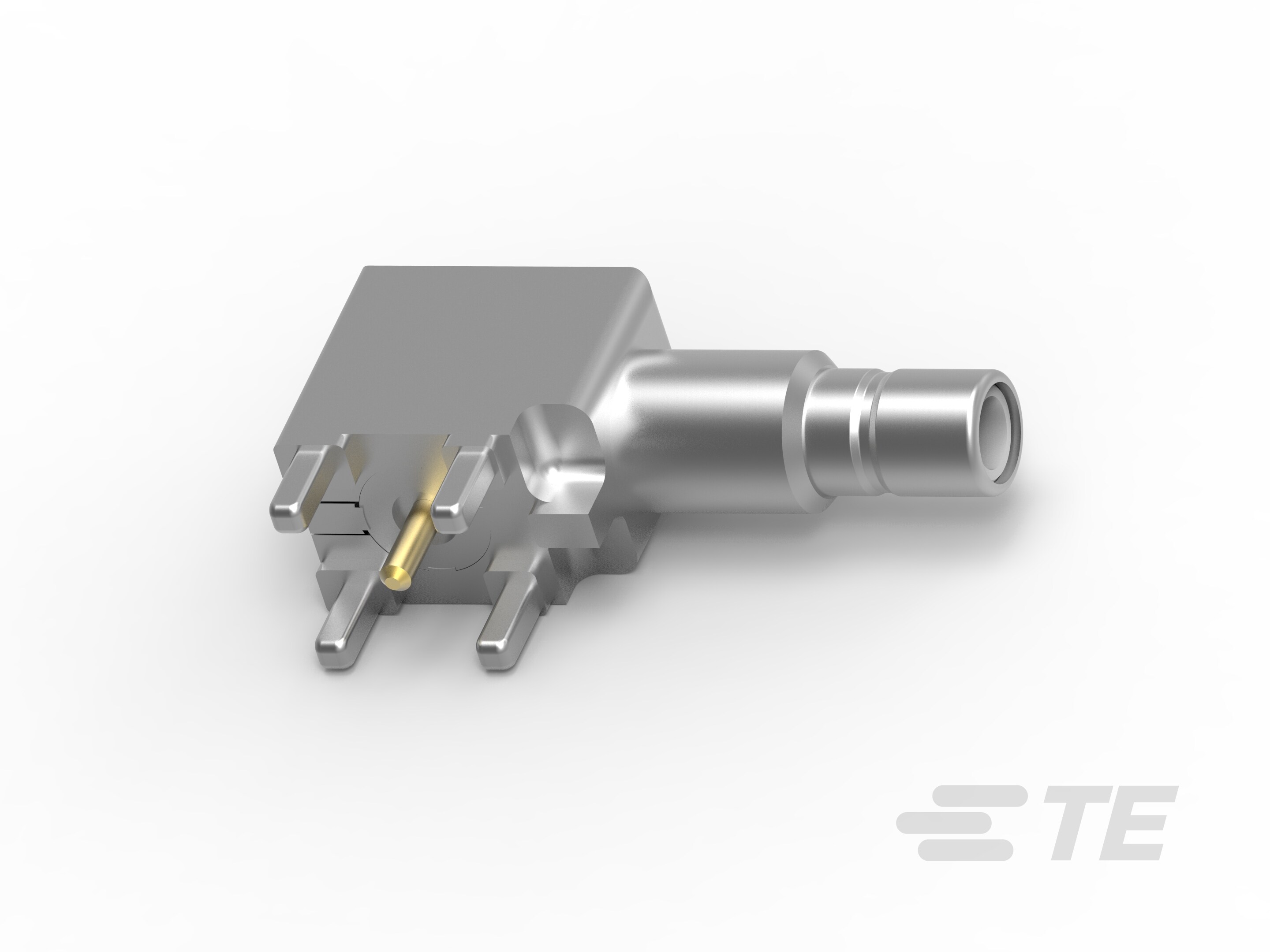

SMB PCB RIGHT ANGLE JACK-1274412-1

1274412-1

Wire-to-Device, Horizontal, 1 Position, Board Mount, None Code, Signal, -40 – 100 °C [-40 – 212 °F], FAKRA, Data Connectivity Headers

    • AMP
    • FAKRA 射频连接器系统
  • TE 内部编号 1274412-1
  • TE 内部产品描述 SMB PCB RIGHT ANGLE JACK

  • 连接器系统 : 线到设备

  • 可密封 : 否

  • 屏蔽 : 否

  • PCB 安装方向 : 水平

  • 位数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 否

  • 连接器系统 : 线到设备

  • 可密封 : 否

结构特性

  • PCB 安装方向 : 水平

  • 位数 : 1

电气特征

  • 工作电压 (VDC): 60

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 锌

  • PCB 保持特性电镀材料 : 锡

  • 连接器和键控代码 : 无

接触件特性

  • 端子类型 : 插针

  • 中心接触件 : 带有

  • 端子接触部电镀材料 : 金 (Au)

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 外部端子电镀材料 : 锡 (Sn)

  • 接合插针直径 : .5 mm [ .02 in ]

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 焊尾

  • 接合固定 : 带有

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

尺寸

  • 连接器高度 : 8.05 mm [ .317 in ]

使用环境

  • 工作温度（最大值） : 100 °C [ 212 °F ]

  • 工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]

操作/应用

  • 装配工艺特点 : 板支座

  • 焊接工艺 : 支持波峰焊接

  • 工作频率范围 (GHz): 0 – 3

  • 屏蔽 : 否

  • 电路应用 : Signal
