1247003-2

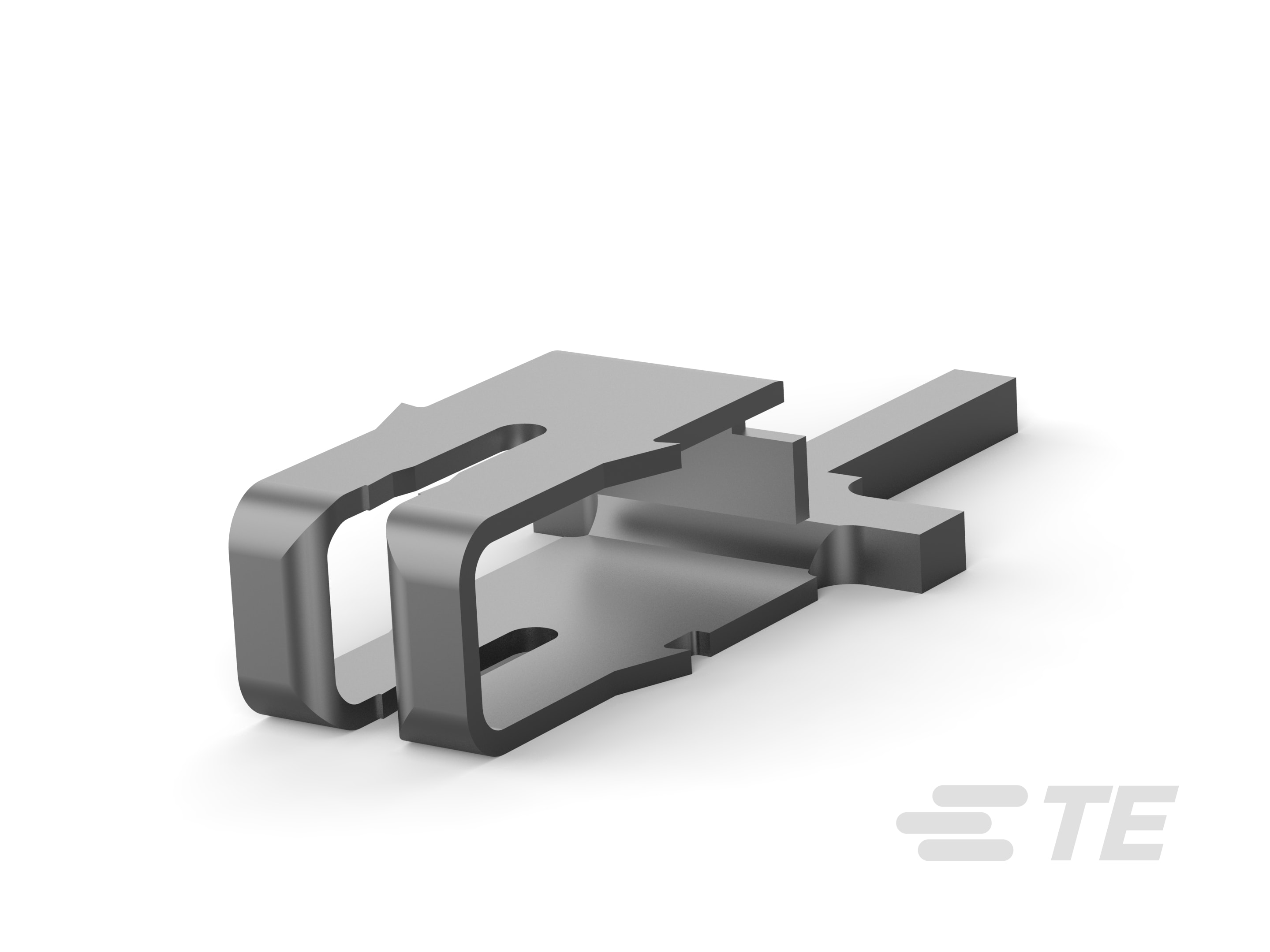

Multispring Pin Magnet Wire Terminal, 22 – 19.5 AWG, .63 – .85 mm, Insulation Displacement (IDC), Tin Plating, 14.8 mm [.582 in] Length, MAG-MATE 300
1247003-2
Multispring Pin Magnet Wire Terminal, 22 – 19.5 AWG, .63 – .85 mm, Insulation Displacement (IDC), Tin Plating, 14.8 mm [.582 in] Length, MAG-MATE 300
-
- MAG-MATE
- MAG-MATE 300
- TE 内部编号 1247003-2
- TE 内部产品描述 MAGMATE "300 SERIES" W/H MULTISPRING PIN
-
漆包线端子类型 : Multispring 插针
-
接合插针直径 : .8 mm [ .031 in ]
-
电磁线尺寸 (mm): .63 – .85
-
电磁线尺寸 (AWG): 22 – 19.5
-
线缆端接方法 : 绝缘刺破 (IDC)
文档
产品图纸
- MAG-MATE 300 SERIES WITH MULTISPRING ENG_CD_1247000_A13.pdf 英文版本
- MAG-MATE 300 SERIES WITH MULTISPRING PIN ENG_CD_1247003_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1247003-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1247003-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1247003-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1247003-2_A.3d_stp.zip 英文版本
数据表/目录页
- MAG-MATE Connector with Multispring-Japanese JPN_DS_3-1773700-9MAG-MATE_Multispring_Flyer_J_0113.pdf 日语
- 4-1773700-1MAG-MATE Connector with Multispring Pin-CN CHI_DS_4-1773700-1MAG-MATE_Multispring_0113.pdf
- 4-1773700-2MAG-MATE Connector with Multispring-German GER_DS_4-1773700-2MAG-MATE_Multispring-German_0113.pdf 德语
产品规格
- 产品规格 ENG_SS_108-74116_A3.pdf 英文版本
- ENG_SS_108-90801_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : Multispring 插针
-
接合插针直径 : .8 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 7.6 mm [ .3 in ]
-
电磁线尺寸 (mm): .63 – .85
-
电磁线尺寸 (AWG): 22 – 19.5
-
材料厚度（电磁线侧） : .32 mm [ .013 in ]
-
产品长度 : 14.8 mm [ .582 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel | 卷/箱
