1241380-2

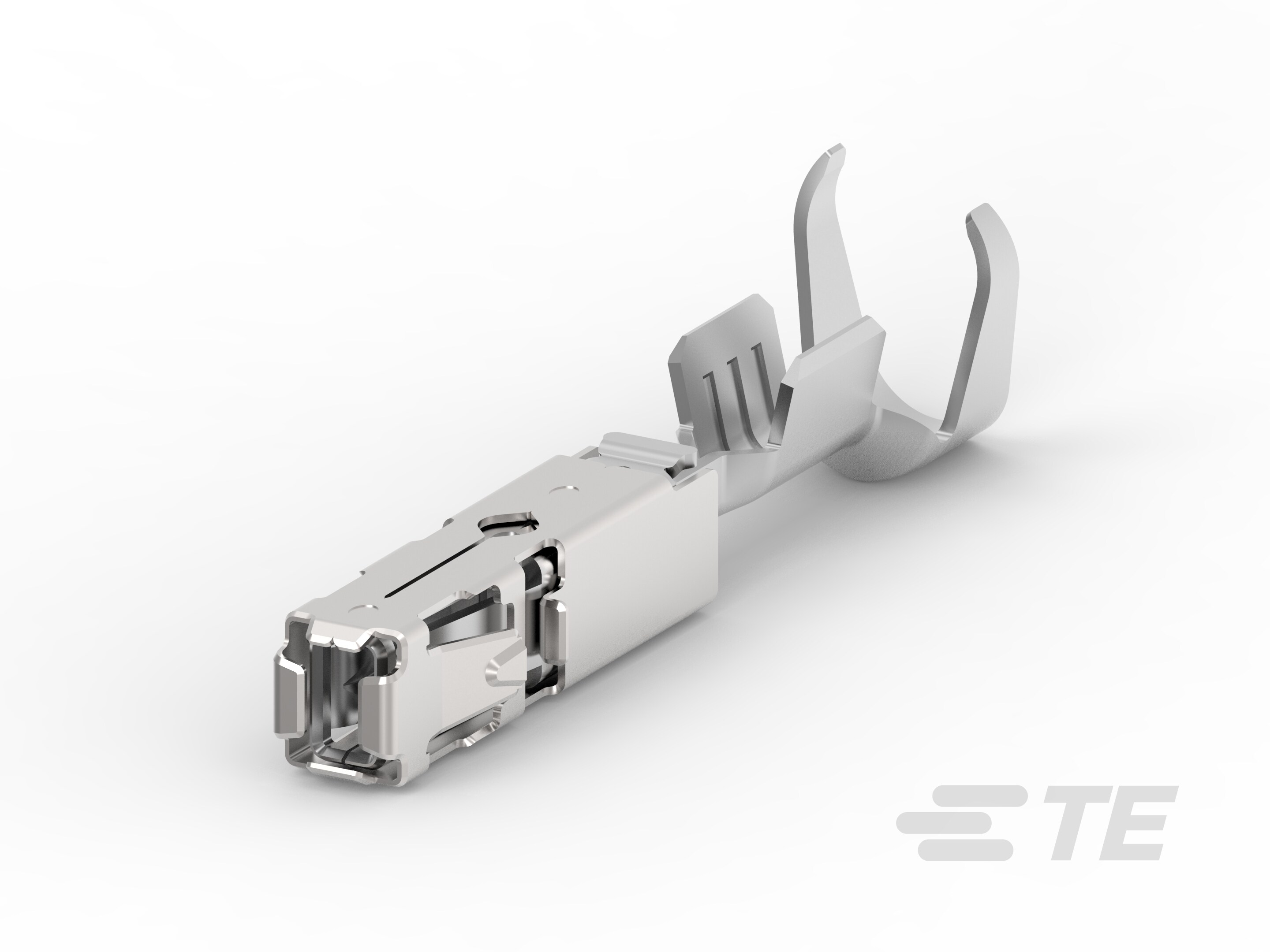

Receptacle Terminal, .5 – 1 mm² Wire, 1.6 mm [.063 in] Tab Width, Gold (Au), Sealable, .6 mm [.024 in] Tab Thickness, AMP MCP 1.5K
1241380-2
Receptacle Terminal, .5 – 1 mm² Wire, 1.6 mm [.063 in] Tab Width, Gold (Au), Sealable, .6 mm [.024 in] Tab Thickness, AMP MCP 1.5K
-
- AMP MCP
- AMP MCP 1.5K
- TE 内部编号 1241380-2
- TE 内部产品描述 AMP MCP 1.5K, CONTACT, SWS
- 所有 AMP MCP，母端和公端 (105)
-
端子类型 : 母端
-
线径 (mm²): .5 – 1
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
接触面电镀 : 金 (Au)
-
主要锁定特性 : 锁定枪
文档
产品图纸
- AMP MCP 1.5K PRODUCT GROUP DRAWING ENG_CD_1241436_B24.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1241380-2_B_c-1241380-2-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1241380-2_B_c-1241380-2-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1241380-2_B_c-1241380-2-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1241380-2_B_c-1241380-2-b.3d_stp.zip 英文版本
数据表/目录页
- HDSCS CAN Bus Y-Connector and 120 Resistor Brochure ENG_DS_1-1773958-6_A1.pdf 英文版本
- HDSCS Catalog ENG_DS_1-1773971-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
- 工程规范 ENG_SS_114-18386_J1.pdf 英文版本
- 产品规格 ENG_SS_108-18716_H3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 1.5K
-
压接类型 : F 型压接
-
典型额定电流 (A): 12
-
端子类型 : 母端
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.4 – 2.1 mm [ .055 – .083 in ]
-
线径 (mm²): .5 – 1
-
线径查找 (mm²): .5 | .75 | 1
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装数量 : 4500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
