1241327-1

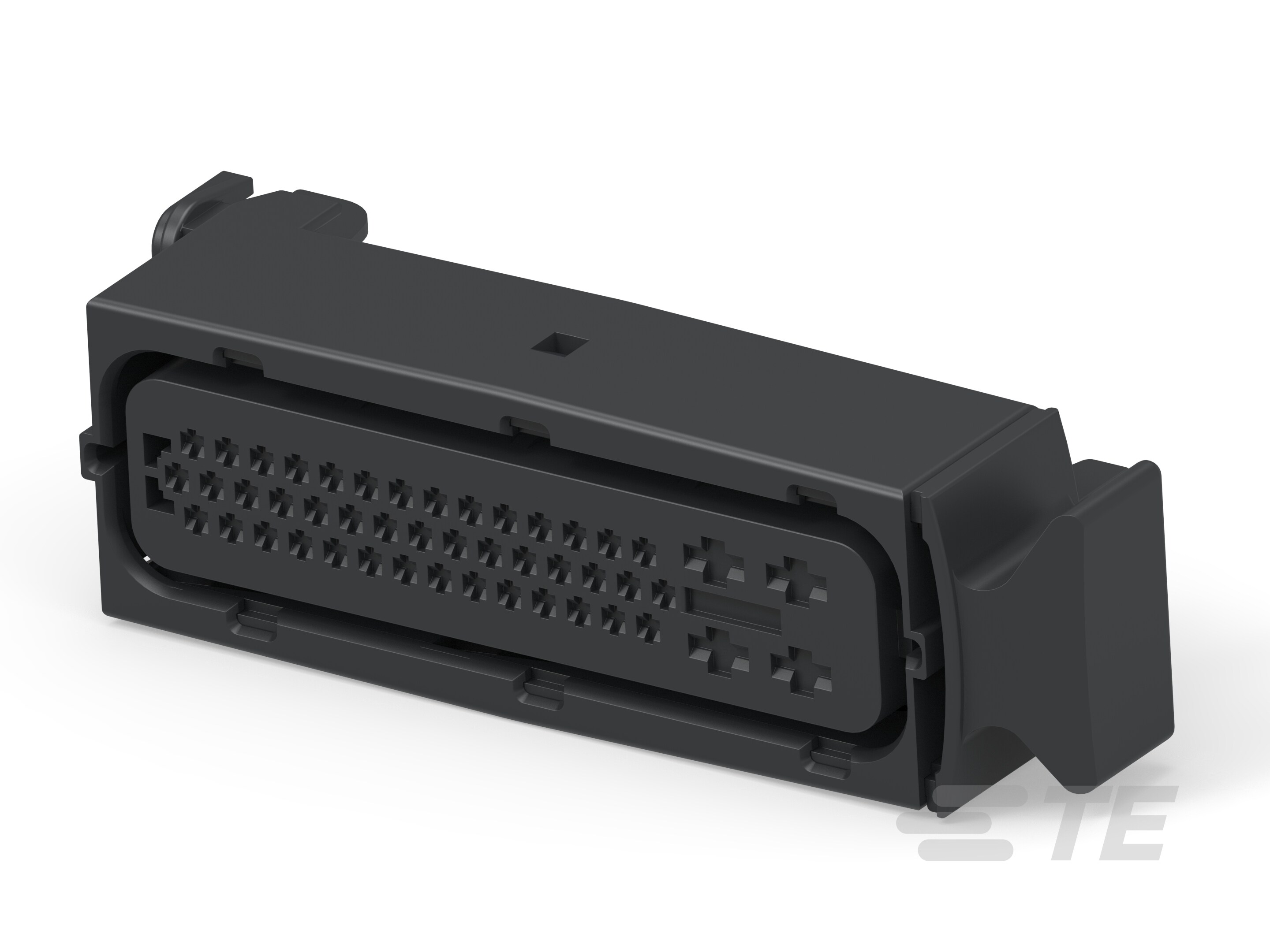

47 Position Housing, Housing for Female Terminals, Wire-to-Board, 2 mm / 9.5 mm [.07 in / .37 in] Centerline, Sealable, Black, Wire & Cable, Hybrid
1241327-1
47 Position Housing, Housing for Female Terminals, Wire-to-Board, 2 mm / 9.5 mm [.07 in / .37 in] Centerline, Sealable, Black, Wire & Cable, Hybrid
-
- AMP
- Micro Timer II ,
- 标准电源定时器
- TE 内部编号 1241327-1
- TE 内部产品描述 MT2/SPT STE-VERB47P
- 所有 Timer Connector Housing (437)
-
位数 : 47
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.6, 4.8
-
对接公端宽度 (in): .063, .189
-
连接器系统 : 线到板
-
中心线（间距） (mm): 2, 9.5
-
中心线（间距） (in): .07, .37
文档
产品图纸
- ASSY, MT2/SPT 47 POSN ENG_CD_1241327_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1241327-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1241327-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1241327-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1241327-1_A.3d_stp.zip 英文版本
数据表/目录页
- product-1241327-1-datasheet ENG_DS_product-1241327-1-datasheet_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 47
-
行数 : 3
主体特性
-
出线角度 : 90°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.6mm, 6.3mm
-
对接公端宽度 (mm): 1.6, 4.8
-
对接公端宽度 (in): .063, .189
-
端子额定电流（最大值） (A): 10, 40
机械附件
-
接合对准 : 带有
-
接合对准类型 : 导针槽
-
端子位置保证 : 否
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） (mm): 2, 9.5
-
中心线（间距） (in): .07, .37
尺寸
-
连接器高度 : 35.4 mm [ 1.39 in ]
-
产品长度 : 122.4 mm [ 4.82 in ]
-
产品宽度 : 42.1 mm [ 1.65 in ]
-
行间距 (mm): 4, 9.5
-
行间距 (in): .15, .37
包装特性
-
封装方法 : Kit
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
