1217302-1

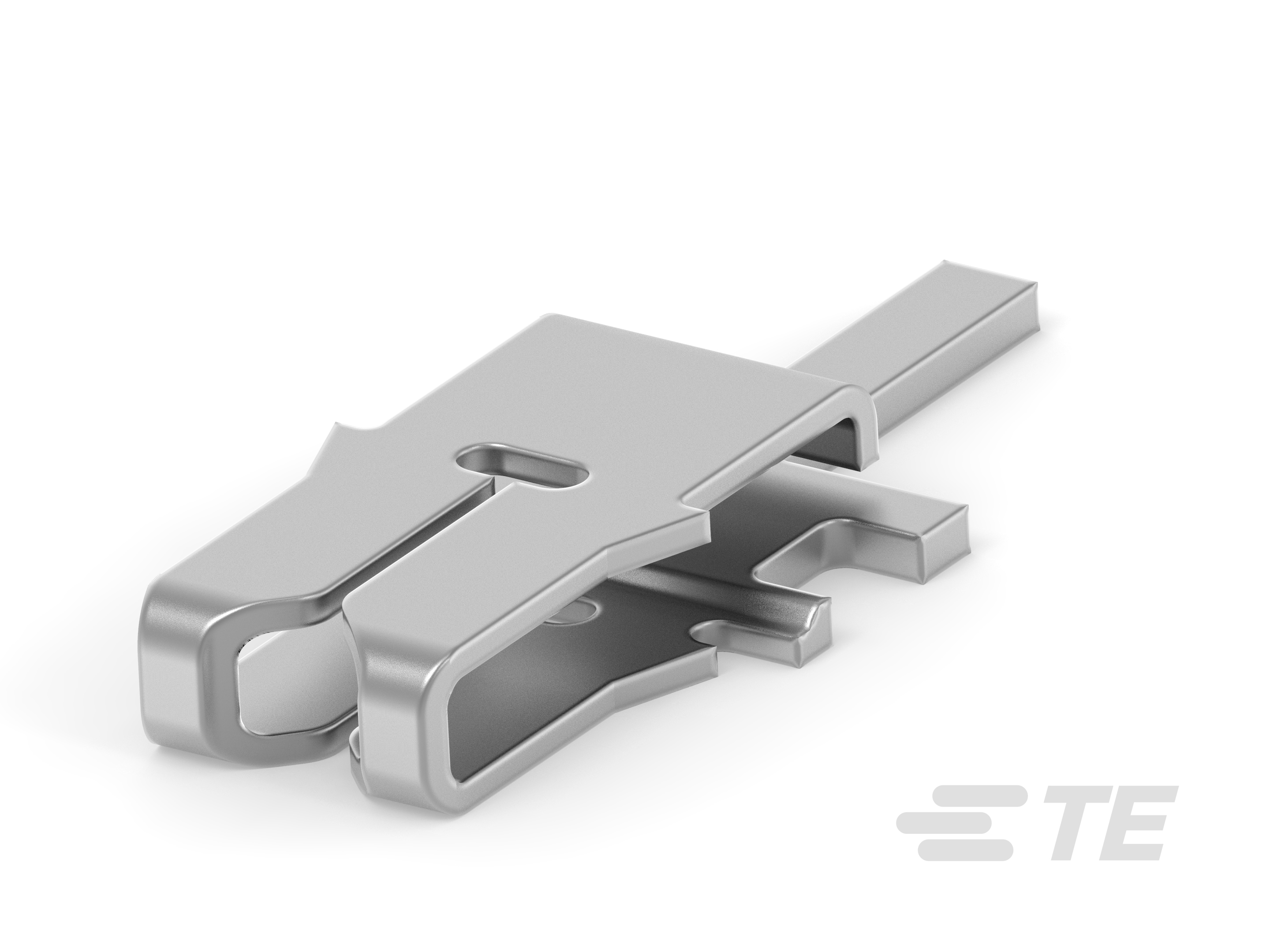

Solder Post Magnet Wire Terminal, 33 – 31 AWG, .18 – .27 mm, Insulation Displacement (IDC), 1.07 mm [.042 in] Tab Width, Tin Plating, MAG-MATE
1217302-1
Solder Post Magnet Wire Terminal, 33 – 31 AWG, .18 – .27 mm, Insulation Displacement (IDC), 1.07 mm [.042 in] Tab Width, Tin Plating, MAG-MATE
-
- MAG-MATE
- TE 内部编号 1217302-1
- TE 内部产品描述 SOLDER TAB .041 MAG-MATE
-
漆包线端子类型 : 焊柱
-
对接公端宽度 : 1.07 mm [ .042 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
与孔位尺寸兼容 : 尺寸 2
-
电磁线尺寸 (mm): .18 – .27
文档
产品图纸
- SOLDER TAB, 1.07[.042], 300 SERIES MAG-MATE ENG_CD_1217302_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217302-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1217302-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217302-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217302-1_D.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2046_AC.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 2
接触件特性
-
漆包线端子类型 : 焊柱
-
对接公端宽度 : 1.07 mm [ .042 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 7.62 mm [ .3 in ]
-
电磁线尺寸 (mm): .18 – .27
-
电磁线尺寸 (AWG): 33 – 31
-
材料厚度（电磁线侧） : .3 mm [ .012 in ]
-
产品长度 : 12.07 mm [ .475 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 11000
-
封装方法 : Reel | 卷/箱
