1217137-1

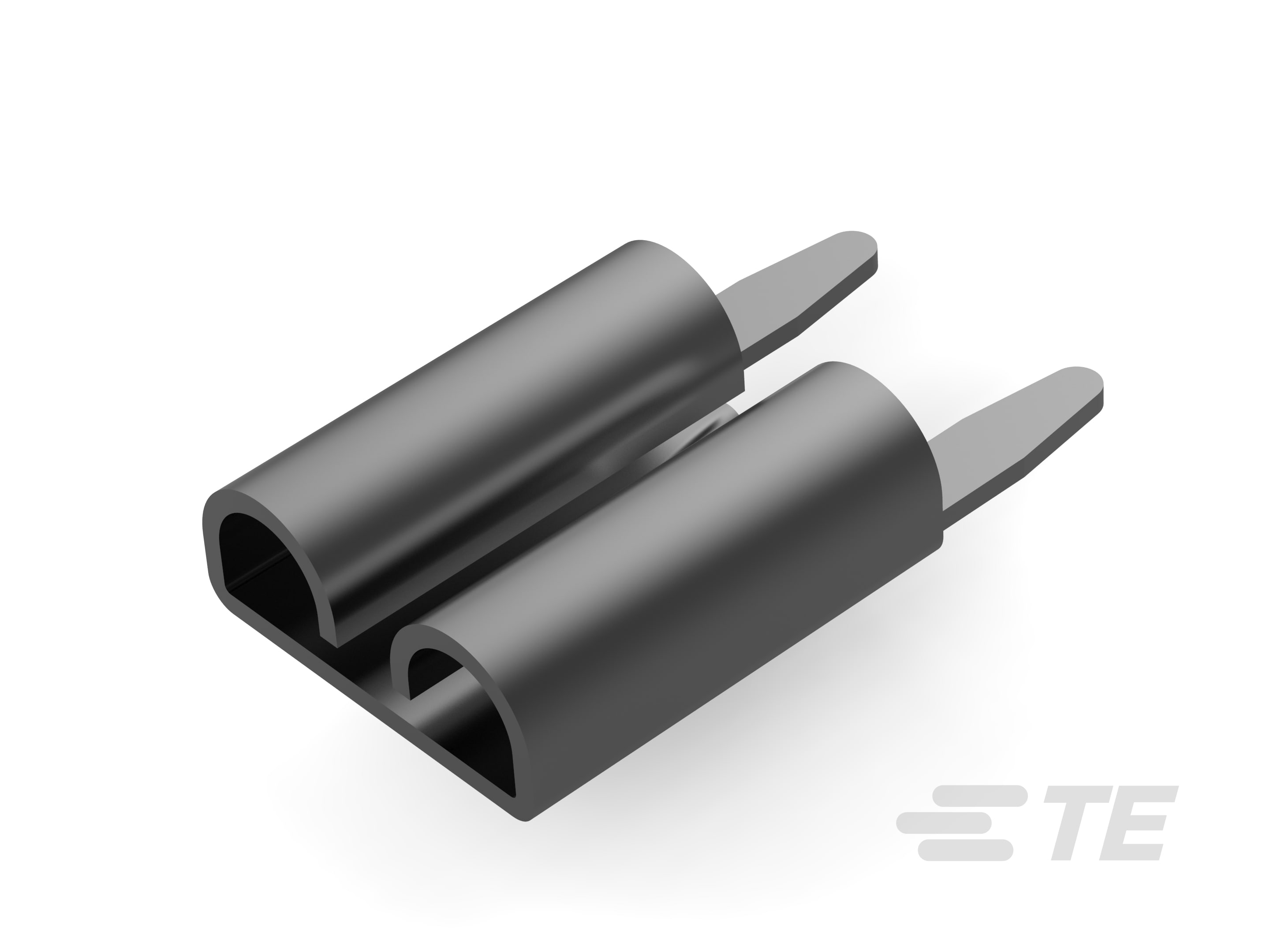

Receptacle, Mating Tab Width 5.21 mm / 6.35 mm [.205 in / .25 in], PCB Hole Diameter 1.4 mm [.055 in], FASTON 250, PCB Terminals
1217137-1
Receptacle, Mating Tab Width 5.21 mm / 6.35 mm [.205 in / .25 in], PCB Hole Diameter 1.4 mm [.055 in], FASTON 250, PCB Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 1217137-1
- TE 内部产品描述 FASTON 250/205 REC PCB TPBR
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
对接公端宽度 (mm): 5.21, 6.35
-
对接公端宽度 (in): .205, .25
-
对接公端厚度 : .64 mm [ .025 in ]
-
PCB 孔直径 : 1.4 mm [ .055 in ]
文档
产品图纸
- RECEPTACLE, FASTON, 6.35/5.21 [.250/.205] SERIES, PC BOARD MOUNTED ENG_CD_1217137_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217137-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1217137-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217137-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217137-1_F.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2156_A1.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
接触件特性
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子类型 : 母端
-
对接公端宽度 (mm): 5.21, 6.35
-
对接公端宽度 (in): .205, .25
-
对接公端厚度 : .64 mm [ .025 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
-
端子尺寸 : 5.2, 6.35
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
螺钉直径 (in): .095
-
端子材料厚度 : .41 mm [ .016 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 1.4 mm [ .055 in ]
-
PCB 的外形高度 : 8.38 mm [ .334 in ]
-
板下延伸 : 4.57 mm [ .18 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 2800
-
封装方法 : Reel
其他
-
线路 : 预算
