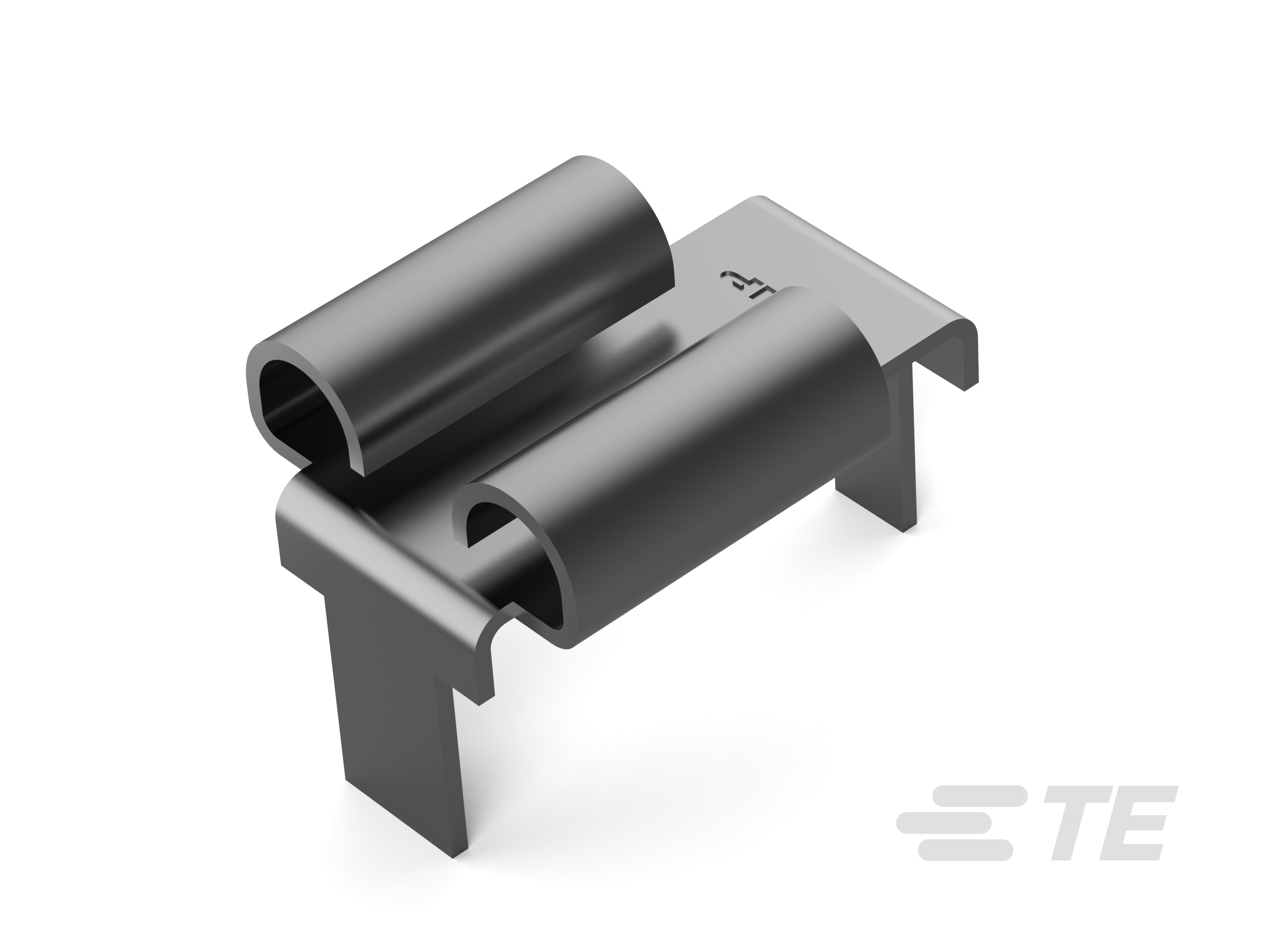

1217107-1
Receptacle, 6.35 mm [.25 in] Tab Width, Through Hole - Solder, Tin Plating, Reel, Terminates To Printed Circuit Board, FASTON 250, PCB Terminals
1217107-1
Receptacle, 6.35 mm [.25 in] Tab Width, Through Hole - Solder, Tin Plating, Reel, Terminates To Printed Circuit Board, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 1217107-1
- TE 内部产品描述 250 FASTON,REC.,TPPB
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
PCB 的外形高度 : 2.3 mm [ .092 in ]
文档
产品图纸
- RECEPTACLE, FASTON, 6.35 [.250] SERIES ENG_CD_1217107_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217107-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1217107-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217107-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217107-1_E.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
接触件特性
-
PCB 端子端接区域电镀材料厚度 : 2.03 µm [ 80 µin ]
-
端子接合区域电镀材料厚度 : 2.03 µm [ 80 µin ]
-
压接类型 : F 型压接
-
PCB 端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子尺寸 : 6.35
-
端子方向 : 直角
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
板下延伸 : 3.81 mm [ .15 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 的外形高度 : 2.3 mm [ .092 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
其他
-
线路 : FASTON .250
