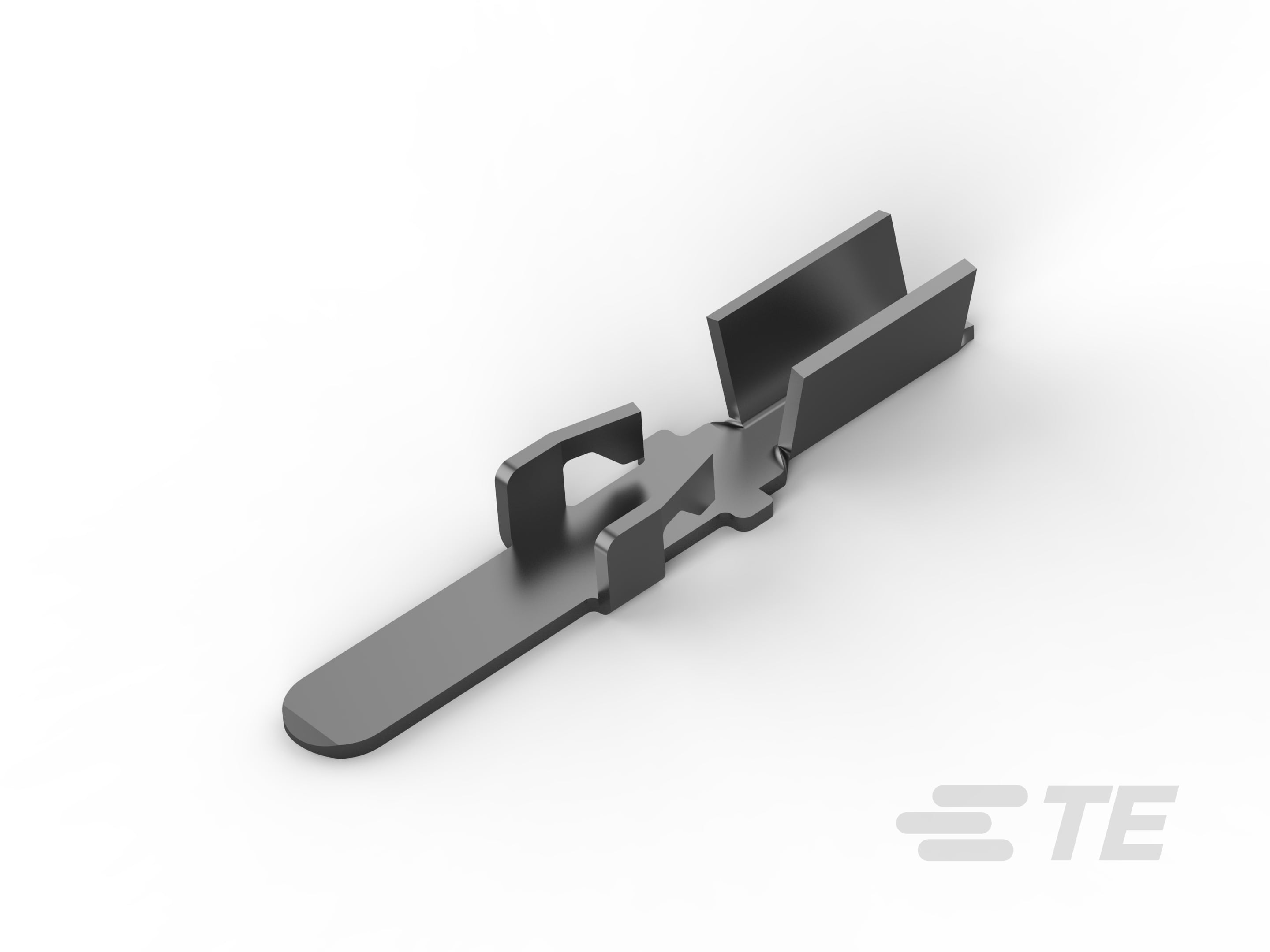

1217073-1
Quick Disconnect Tab, Uninsulated, 18 – 13 AWG, .82 – 2.62 mm² Wire, 1500 – 5000 CMA, 3.18 mm [.125 in] Tab Width, F-Crimp, Straight, Brass, AMPLIVAR
1217073-1
Quick Disconnect Tab, Uninsulated, 18 – 13 AWG, .82 – 2.62 mm² Wire, 1500 – 5000 CMA, 3.18 mm [.125 in] Tab Width, F-Crimp, Straight, Brass, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1217073-1
- TE 内部产品描述 CONT AMVAR 125 BLADE 020 TPBR
-
快速断开端子类型 : 公端
-
线径 (AWG): 18 – 13
-
线径 (mm²): .82 – 2.62
-
线径 (CMA): 1500 – 5000
-
对接公端宽度 : 3.18 mm [ .125 in ]
文档
产品图纸
- CONTACT, 3.18 [.125] BLADE,AMPLIVAR ENG_CD_1217073_F_1217073_1_c.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217073-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1217073-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217073-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217073-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2145_A.pdf 英文版本
- ENG_SS_114-2003_F2.pdf 英文版本
- 产品规格 ENG_SS_108-1718_O.pdf 英文版本
- S_108-1718_O.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 3.18 mm [ .125 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 23.88 mm [ .94 in ]
-
线径 (AWG): 18 – 13
-
线径 (mm²): .82 – 2.62
-
线径 (CMA): 1500 – 5000
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
包装特性
-
封装数量 : 4500
-
封装方法 : Reel
