1217072-1

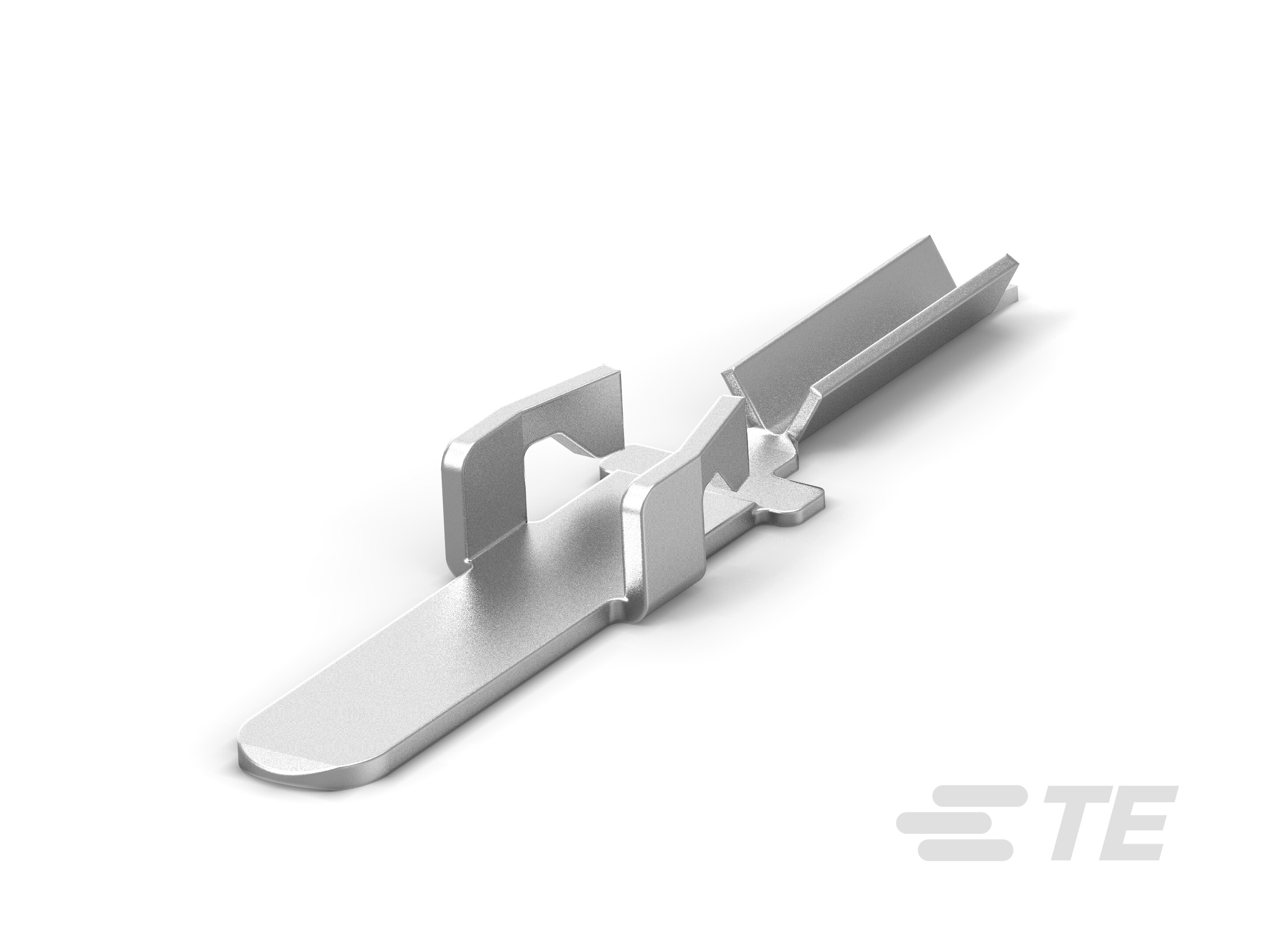

Quick Disconnect Tab, 27 – 20.5 AWG, .1 – .41 mm² Wire, 200 – 850 CMA, 3.18 mm [.125 in] Tab Width, Straight, Brass, Tin Plating, Reel, AMPLIVAR
1217072-1
Quick Disconnect Tab, 27 – 20.5 AWG, .1 – .41 mm² Wire, 200 – 850 CMA, 3.18 mm [.125 in] Tab Width, Straight, Brass, Tin Plating, Reel, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1217072-1
- TE 内部产品描述 CONT AMVAR 125 BLADE 020 TPBR
-
快速断开端子类型 : 公端
-
线径 (AWG): 27 – 20.5
-
线径 (mm²): .1 – .41
-
线径 (CMA): 200 – 850
-
对接公端宽度 : 3.18 mm [ .125 in ]
文档
产品图纸
- CONTACT, 3.18 [.125] BLADE,AMPLIVAR ENG_CD_1217072_E.pdf 英文版本
- CONTACT, 3.18 [.125] BLADE,AMPLIVAR 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217072-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1217072-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217072-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217072-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2145_A.pdf 英文版本
- ENG_SS_114-2003_F2.pdf 英文版本
- 产品规格 ENG_SS_108-1718_O.pdf 英文版本
- S_108-1718_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
产品长度 : 23.88 mm [ .94 in ]
-
线径 (AWG): 27 – 20.5
-
线径 (mm²): .1 – .41
-
线径 (CMA): 200 – 850
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
机械附件
-
带导线绝缘 : 不带
端接特性
-
产品端接到 : 线缆
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 3.18 mm [ .125 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
