120957-2

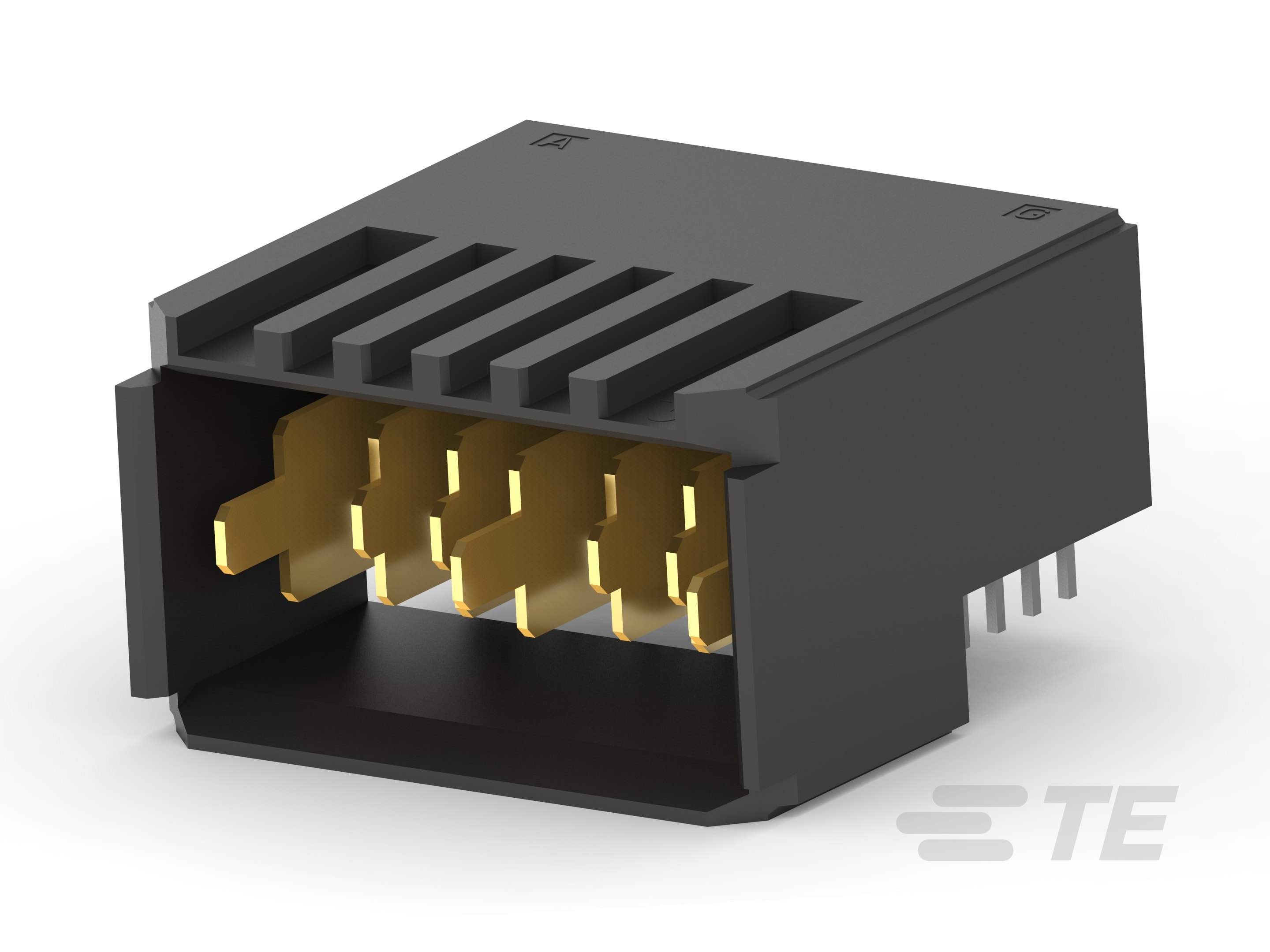

PCB Mount Header, Right Angle, Board-to-Board, 7 Position, 3 mm [.118 in] Centerline, Fully Shrouded, Gold (Au), Z-PACK 2mm HM
120957-2
PCB Mount Header, Right Angle, Board-to-Board, 7 Position, 3 mm [.118 in] Centerline, Fully Shrouded, Gold (Au), Z-PACK 2mm HM
-
- Z-PACK 2mm HM
- TE 内部编号 120957-2
- TE 内部产品描述 UPM EXPANDED PIN ASSEMBLY
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 7
-
行数 : 1
文档
产品图纸
- ASSEMBLY, RIGHT ANGLE HEADER, W/ RETENTION PEGS, UNIVERSAL POWER MODULE ENG_CD_120957_G1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_120957-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_120957-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_120957-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_120957-2_C.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC01_BOARD_TO_BOARD ENG_CS_1773096_SEC01_BOARD_TO_BOARD_0210.pdf 英文版本
- Solutions for AdvancedTCA, AdvancedTCA 300, MicroTCA, and AdvancedMC Standards Datasheet 3-1773445-8 ENG_DS_3-1773445-8_0707.pdf 英文版本
- 2_PIECE_POWER_CONNECTORS_qrg_4-1773458-1 ENG_DS_4-1773458-1_2_PIECE_POWER_CONNECTORS_QRG_0212.pdf 英文版本
产品规格
- 工程报告 ENG_SS_502-1309_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19951122_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
电源位置数量 : 7
-
装载位置数量 : 7
-
PCB 安装方向 : 直角
-
位数 : 7
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料厚度 : .5 – 1.25 µm [ 19.68 – 49.21 µin ]
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 刀鞘天线
-
端子额定电流（最大值） (A): 16
端接特性
-
端接柱体和尾部长度 : 3.22 mm [ .126 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
PCB 安装对准类型 : 钉子
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 不带
壳体特性
-
外壳材料 : 聚酯
-
中心线（间距） : 3 mm [ .118 in ]
尺寸
-
连接器长度 : 22.34 mm [ .88 in ]
-
连接器高度 : 9.7 mm [ .381 in ]
-
PCB 厚度（建议） : 1.4 mm [ .055 in ]
-
连接器宽度 : 24 mm [ .944 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与已批准的标准产品兼容 : UL E28476
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 23
-
封装方法 : Tube
