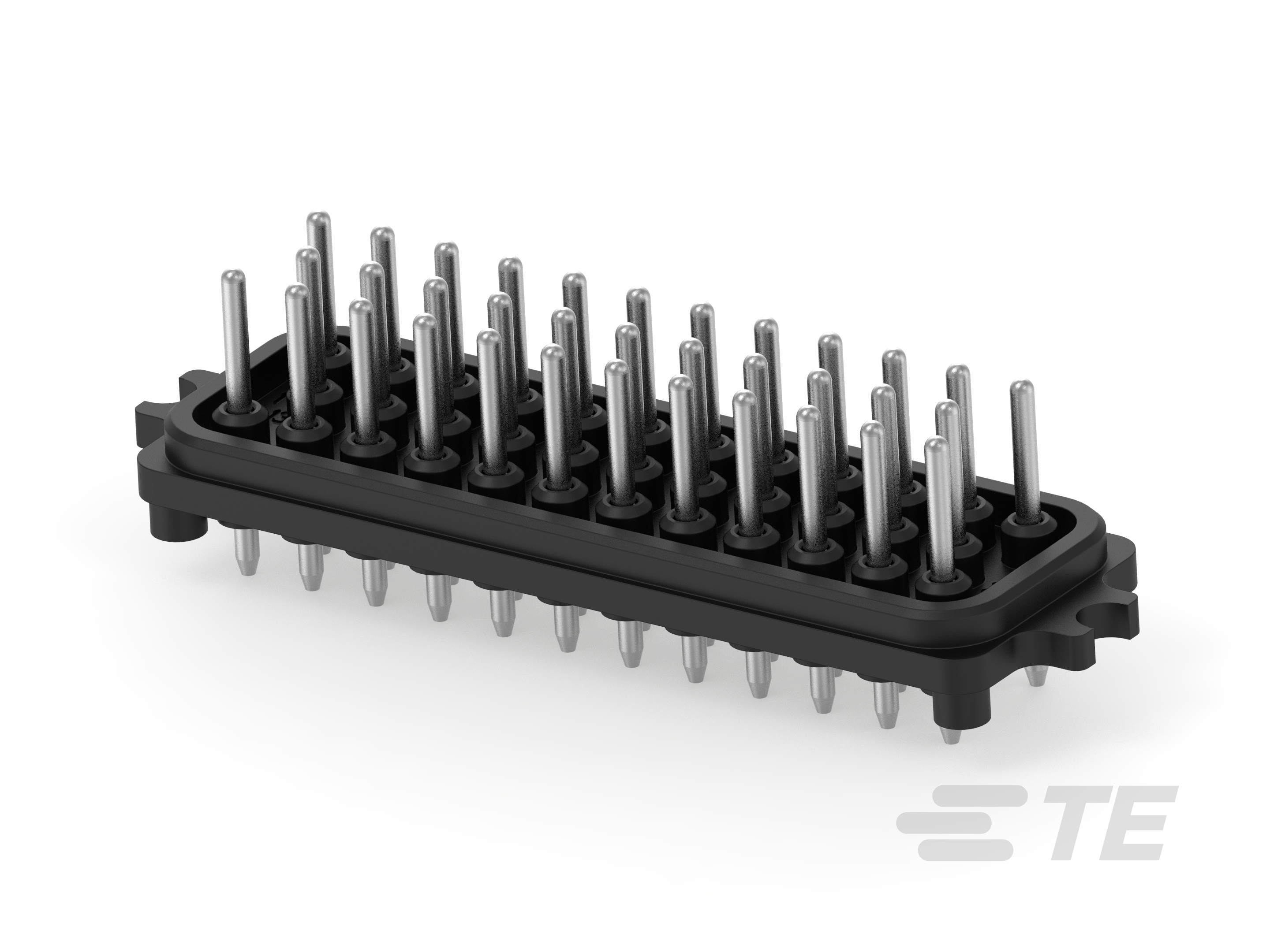

1103599-1
Vertical, Wire-to-Board, 35 Position, 3 Rows, 4mm [.157in] Centerline, Tin (Sn), Printed Circuit Board, 8A Contact Current Rating (Max), AMPSEAL
1103599-1
Vertical, Wire-to-Board, 35 Position, 3 Rows, 4mm [.157in] Centerline, Tin (Sn), Printed Circuit Board, 8A Contact Current Rating (Max), AMPSEAL
-
- AMP
- AMPSEAL
- TE 内部编号 1103599-1
- TE 内部产品描述 AMPSeal.Header.35
- 所有 AMPSEAL PCB Right-Angle Headers (63)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 8
文档
产品图纸
- AMP SEAL PIN HEADER 35 POS. ENG_CD_1103599_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1103599-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1103599-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1103599-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1103599-1_B.3d_stp.zip 英文版本
数据表/目录页
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S3.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
接合插针直径 : 1.3 mm [ .051 in ]
-
端子额定电流（最大值） (A): 8
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 59.4 mm [ 2.338 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
连接器宽度 : 17 mm [ .669 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 30
