109452-4

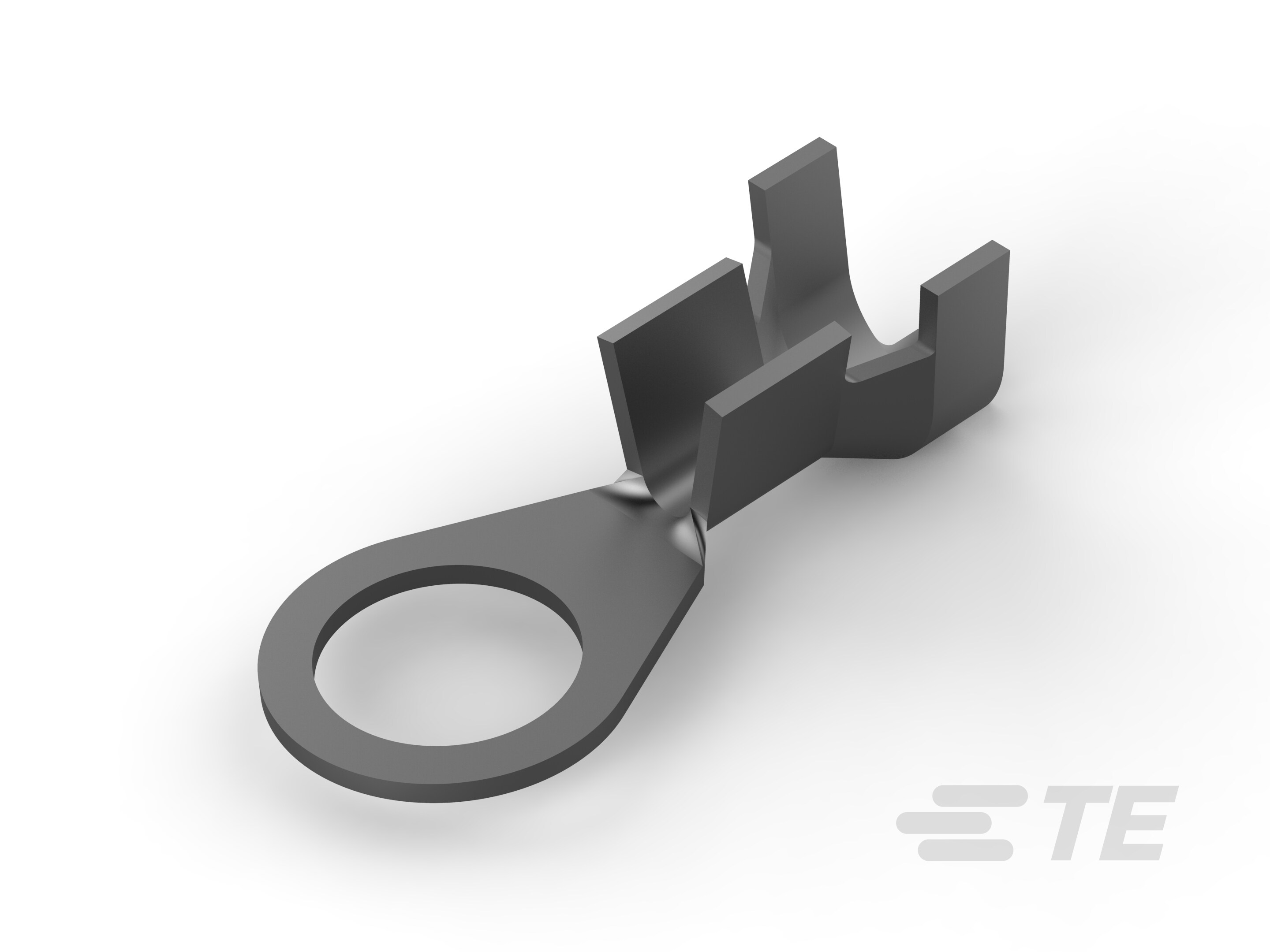

Closed Ring Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
109452-4
Closed Ring Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 109452-4
- TE 内部产品描述 RING TONGUE 170 18-14 AWG PTPBR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 2050 – 5180
-
螺钉尺寸 : 8, M4
文档
产品图纸
- TERMINAL, RING TONGUE, OPEN BARREL, 18-14 AWG, .020 IN. THK., #6, #8, #10 STUDS 英文版本
- TERMINAL, RING TONGUE, OPEN BARREL, 18-14 AWG, .020 IN. THK., #6, #8, #10 STUDS ENG_CD_109452_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_109452-4_E.pdf 3D
- 下载查看 ENG_CVM_CVM_109452-4_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_109452-4_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_109452-4_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 重载
-
形状描述 : 圆形/椭圆形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径（最小值） (in): .105
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 2050 – 5180
-
螺钉直径 : 4.34 mm [ .171 in ]
-
舌厚 : .51 mm [ .02 in ]
-
产品长度 : 17.27 mm [ .68 in ]
-
压线筒内径 (mm): 1.42, 4.06
-
压线筒内径 (in): .056, .16
-
兼容的绝缘直径（最大值） : 4.32 mm [ .17 in ]
-
兼容的绝缘直径范围 : 2.67 – 4.32 mm [ .105 – .17 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 12500
-
封装方法 : 带/卷
