1062-12-0244

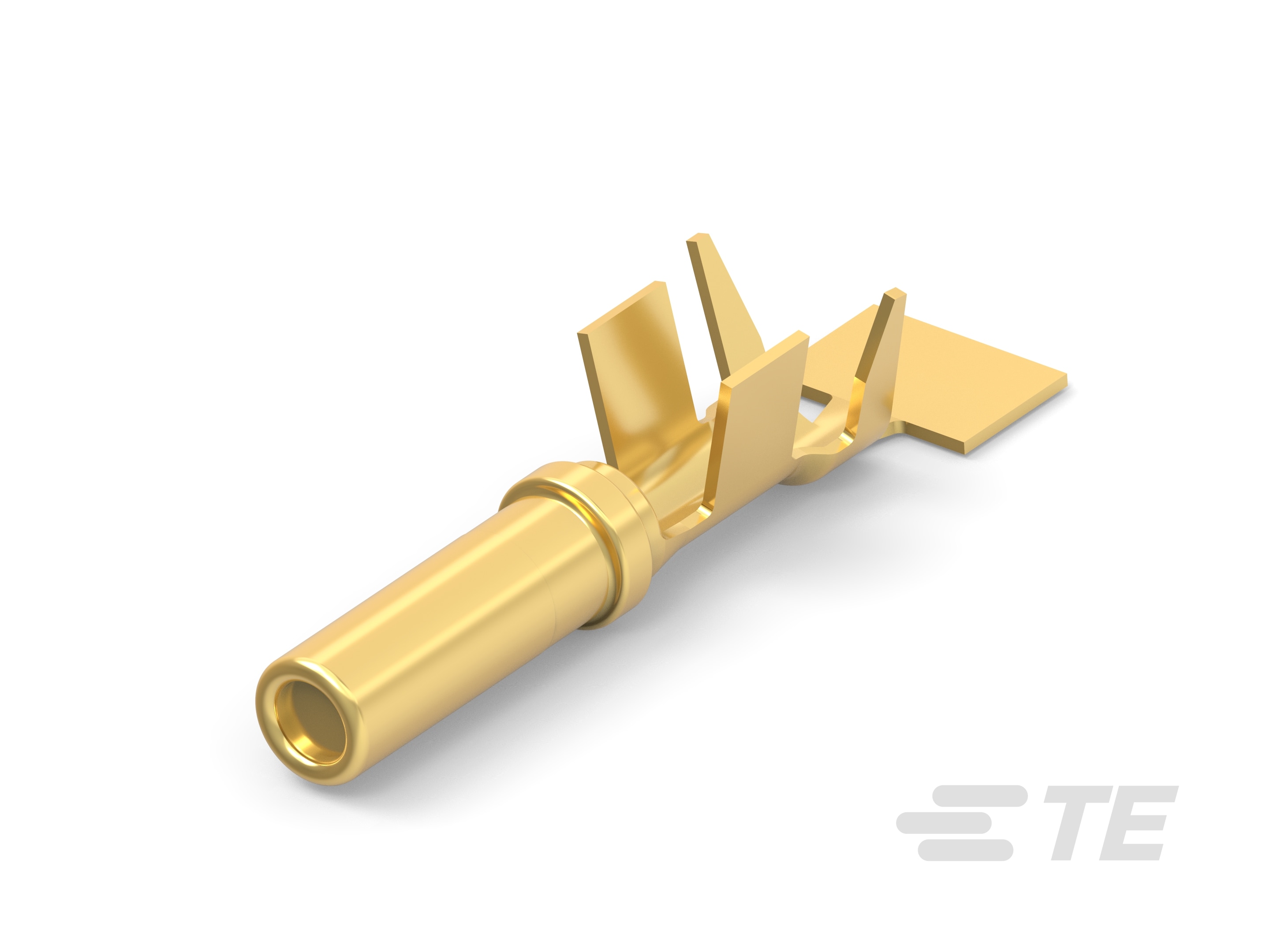

Socket Terminal, 10 AWG, 4 – 6 mm² Wire, Gold (Au), 2.4 mm [.094 in] Pin Diameter, Family Seal or Unsealed, Terminates To Wire
1062-12-0244
Socket Terminal, 10 AWG, 4 – 6 mm² Wire, Gold (Au), 2.4 mm [.094 in] Pin Diameter, Family Seal or Unsealed, Terminates To Wire
-
- DEUTSCH
- DEUTSCH 通用端子
- TE 内部编号 1062-12-0244
- TE 内部产品描述 SOC, SF, SIZE 12, 10, AU/SN
- 所有 DEUTSCH Stamped and Formed Contacts (58)
-
端子类型 : 插座
-
线径 (AWG): 10
-
线径 (mm²): 4 – 6
-
接触面电镀 : 金 (Au)
-
主要锁定特性 : 外壳集成
文档
产品图纸
- SOCKET, STAMPED CONTACT SIZE 12 10 AWG, .140-.204 INS ENG_CD_1062-12-02XX_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1062-12-0244_B_c-1062-12-0244-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1062-12-0244_B_c-1062-12-0244-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1062-12-0244_B_c-1062-12-0244-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1062-12-0244_B_c-1062-12-0244-b.3d_stp.zip 英文版本
数据表/目录页
- DEUTSCH HD30 & HDP20 CONNECTOR SERIES ENG_CS_8-1773982-0_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151006_H.pdf 英文版本
- 产品规格 ENG_SS_108-151000_J.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 外壳集成
-
可密封 : 否
主体特性
-
端子密封类型 : 系列密封或非密封
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 尺寸 12
-
压接类型 : F 型压接
-
典型额定电流 (A): 25
-
端子类型 : 插座
-
接触面电镀 : 金 (Au)
-
接合插针直径 : 2.4 mm [ .094 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 3.6 – 5.2 mm [ .14 – .204 in ]
-
线径 (AWG): 10
-
线径 (mm²): 4 – 6
使用环境
-
绝缘选项 : 部分绝缘
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 2000
-
封装方法 : Reel
其他
-
客户首选端子 : 是
-
端子传导 : 25 – 40 A（正常功率）
