1059731-1

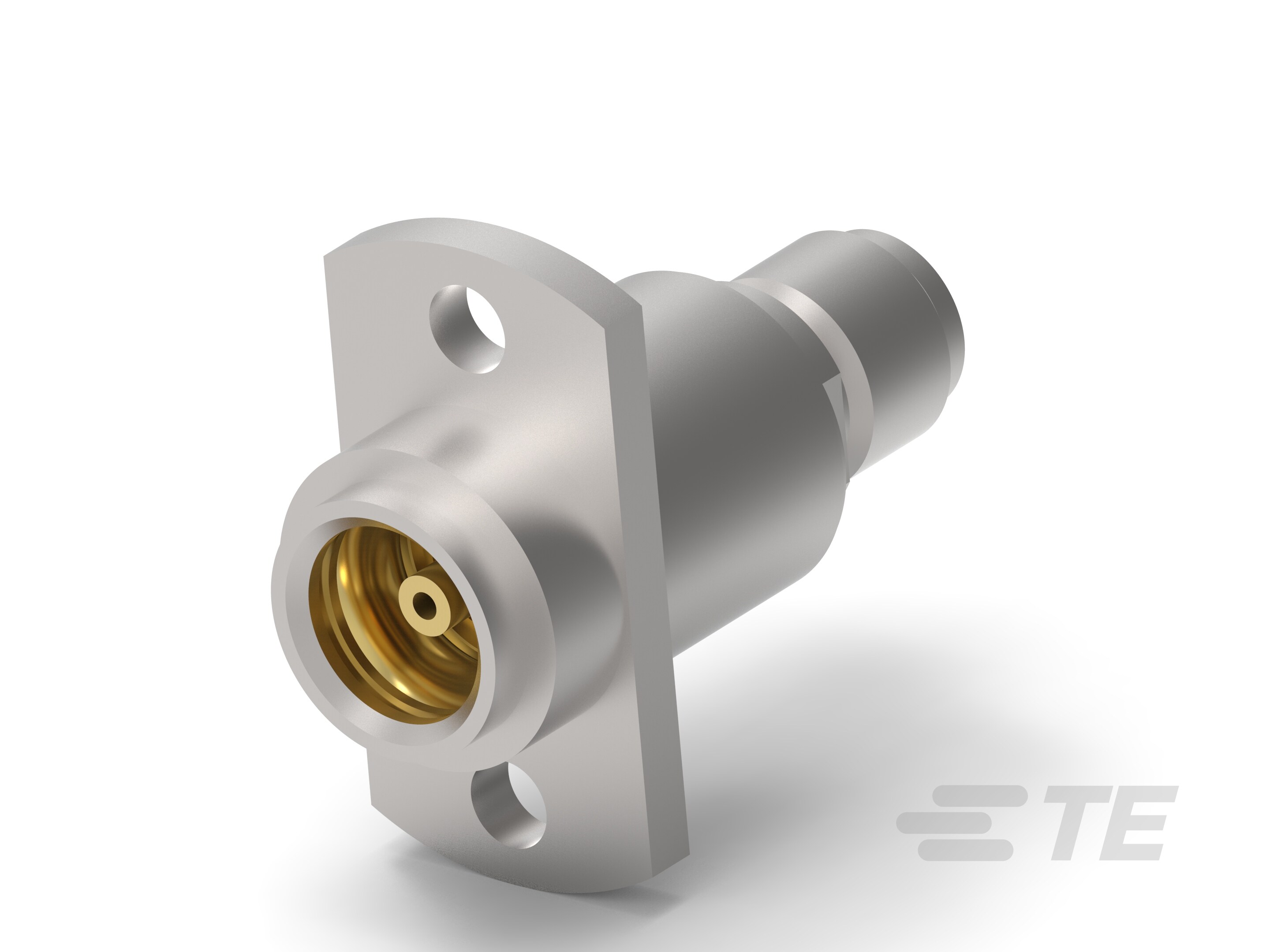

Between Series Adapter, Straight, SMA Side A, Jack Side A, OSP/BMA Side B, Jack Side B, 1 Position
1059731-1
Between Series Adapter, Straight, SMA Side A, Jack Side A, OSP/BMA Side B, Jack Side B, 1 Position
- TE 内部编号 1059731-1
- TE 内部产品描述 4584 2242 02
-
连接器接口适配器类型 : 系列间适配器
-
主体方向 : 直式
-
A 侧接口 : SMA
-
A 侧极性 : 插座
-
B 侧接口 : OSP/BMA
文档
产品图纸
- OSP JACK TO OSM JACK FLOAT PANEL FEEDTHRU FLANGE MOUNT ADAPTER 英文版本
- OSP JACK TO OSM JACK FLOAT PANEL FEEDTHRU FLANGE MOUNT ADAPTER ENG_CD_1059731-1_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1059731-1_A.pdf 英文版本
- 下载查看 ENG_CVM_1059731-1_A.2d_dxf.zip 英文版本
- ENG_CVM_1059731-1_A.3d_igs.zip 英文版本
- ENG_CVM_1059731-1_A.3d_stp.zip 英文版本
数据表/目录页
- RF Between Series Adapters ENG_CS_1307191_Between_Series_Adapters_0307.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
操作/应用
-
工作频率 (GHz): 18
-
电路应用 : 电源和信号
其他
-
电介质材料 : PTFE 碳氟化合物
-
欧盟 RoHS 符合性 : 符合豁免要求
-
欧盟 ELV 符合性 : 符合豁免要求
主体特性
-
主体材料 : 不锈钢
接触件特性
-
射频连接器中心端子电镀材料 : 金
-
射频连接器中心端子材料 : 铍铜合金
产品类型特性
-
连接器接口适配器类型 : 系列间适配器
-
A 侧接口 : SMA
-
A 侧极性 : 插座
-
B 侧接口 : OSP/BMA
-
B 侧极性 : 插座
-
连接器系统 : 线到线
-
可密封 : 否
壳体特性
-
主体方向 : 直式
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
机械附件
-
连接器安装类型 : 面板安装
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
