1059060-1

OSMM Connector, Jack, 50 ohm, Threaded, 18 GHz, 1 Position, Wire & Cable, Panel Mount, -65 – 165 °C [-85 – 329 °F], Crimp, Straight, OSMM

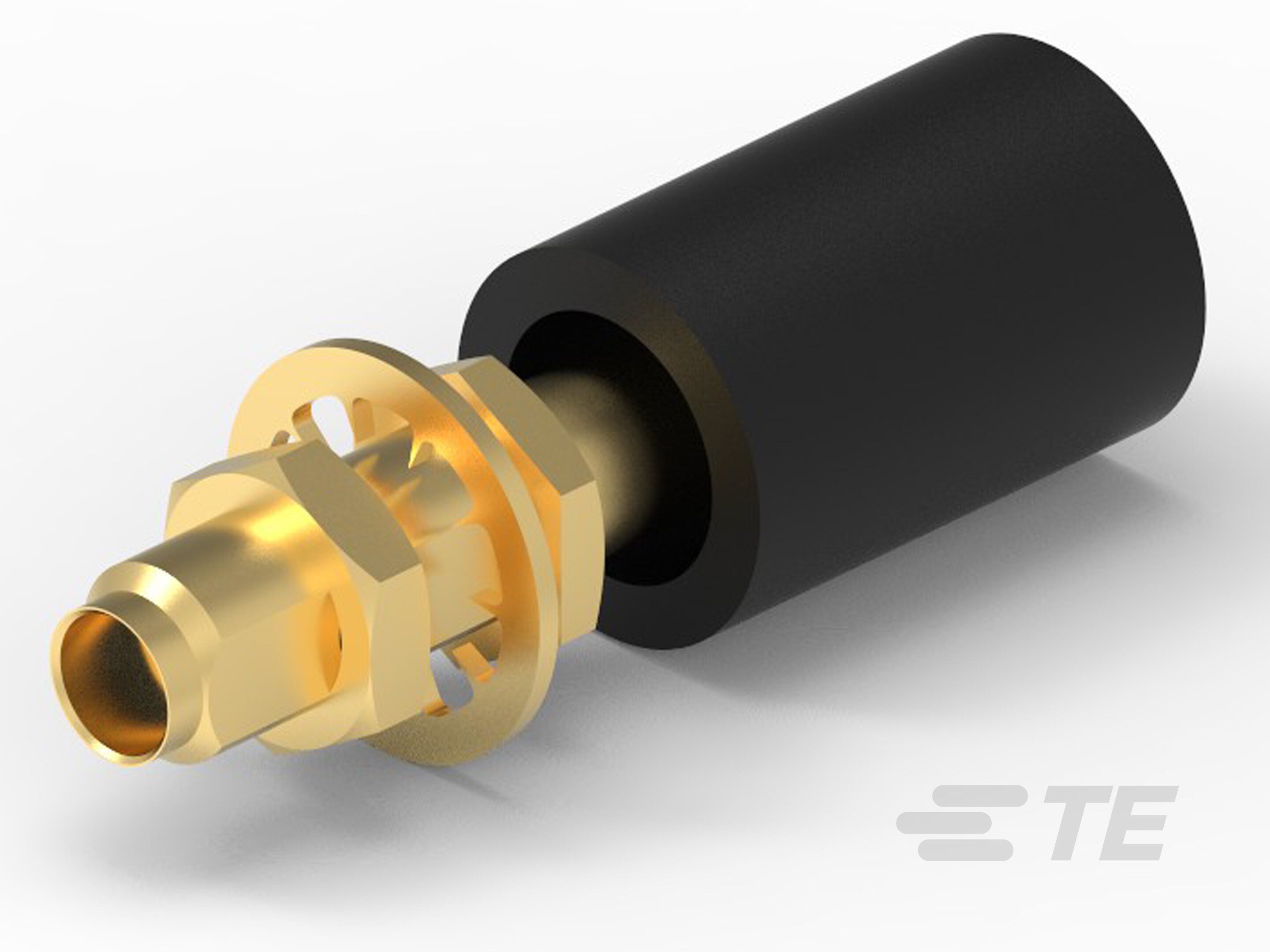

4034 7196 00,OSMM CABLE JACK-1059060-1

1059060-1

OSMM Connector, Jack, 50 ohm, Threaded, 18 GHz, 1 Position, Wire & Cable, Panel Mount, -65 – 165 °C [-85 – 329 °F], Crimp, Straight, OSMM

    • OSSM
    • OSMM
  • TE 内部编号 1059060-1
  • TE 内部产品描述 4034 7196 00,OSMM CABLE JACK
  • 别名 ID 4034-7196-00

  • 射频接口 : OSMM

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 5.49 mm [ .216 in ]

  • 阻抗 (Ω): 50

  • 与射频电缆类型兼容 : RG-196

查看所有特性
更多 更少

文档

产品图纸

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

接触件特性

  • 射频连接器中心端子底板材料 : 铜

  • 套圈材料 : 铜合金

  • 套圈电镀材料 : 铜镀金

  • 射频连接器中心端子电镀材料 : 金

  • 射频连接器中心端子材料 : 铍铜合金

其他

  • 其他特性 : 收缩管

  • 电介质材料 : PTFE

  • 欧盟 RoHS 符合性 : 符合豁免要求

  • 欧盟 ELV 符合性 : 符合豁免要求

产品类型特性

  • 射频接口 : OSMM

  • 射频连接器种类 : 插座

  • 与射频电缆类型兼容 : RG-196

  • 连接器和端子端接到 : 电线和电缆

尺寸

  • 射频连接器插接外直径（近似值） : 5.49 mm [ .216 in ]

电气特征

  • 阻抗 (Ω): 50

机械附件

  • 射频连接器耦合机制 : 螺纹

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 焊接

操作/应用

  • 工作频率 (GHz): 18

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

主体特性

  • 电缆连接器方向 : 直式

  • 主体材料 : 不锈钢

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 : 金

端接特性

  • 线缆端接方法 : 压接

使用环境

  • 工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]

包装特性

  • 封装方法 : 包装
