1057284-1

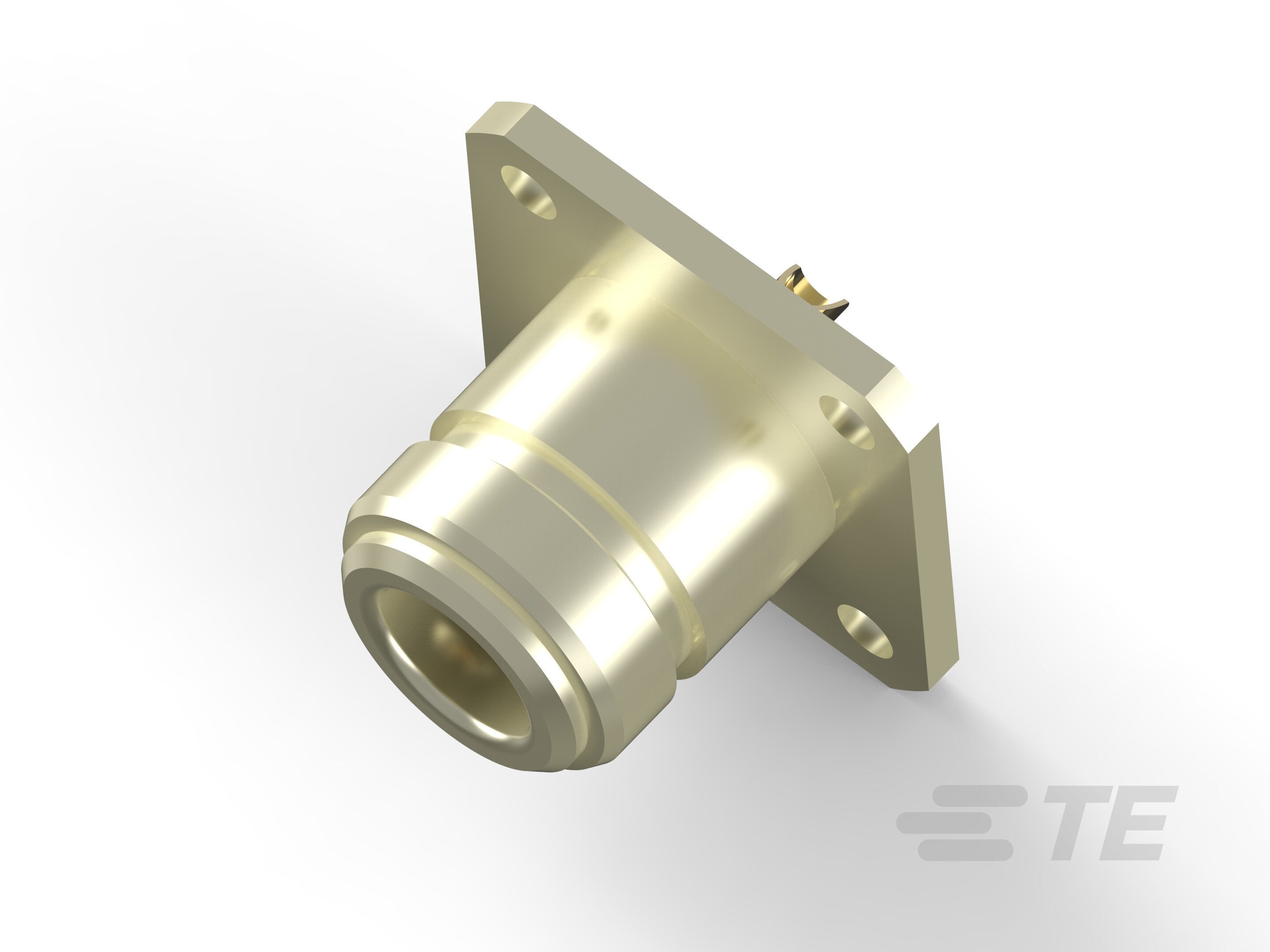

N Type Connector, Jack, 50 ohm, Threaded, 11 GHz, Cable-to-Panel, 1 Position, Wire & Cable, Panel Mount, Crimp, Stainless Steel, Plated, Nickel, Epoxy

3052 0000 10-1057284-1

1057284-1

N Type Connector, Jack, 50 ohm, Threaded, 11 GHz, Cable-to-Panel, 1 Position, Wire & Cable, Panel Mount, Crimp, Stainless Steel, Plated, Nickel, Epoxy

  • TE 内部编号 1057284-1
  • TE 内部产品描述 3052 0000 10
  • 别名 ID 3052-0000-10 10072

  • 射频接口 : N 类型

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 19.05 mm [ .75 in ]

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 螺纹

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 射频接口 : N 类型

  • 射频连接器种类 : 插座

  • 连接器系统 : 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 不锈钢

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 : 镍

接触件特性

  • 射频连接器中心端子底板材料 : 铜

  • 射频连接器端子配置 : 吸附

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装方式 : 前端安装

  • 面板安装特性类型 : 法兰

  • 射频连接器耦合机制 : 螺纹

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 环氧树脂

  • 制动器 : 不带

尺寸

  • 射频连接器插接外直径（近似值） : 19.05 mm [ .75 in ]

操作/应用

  • 工作频率范围 (GHz): 11

包装特性

  • 封装方法 : Carton

其他

  • 等级 : 军事

  • 电介质材料 : TFE 碳氟化合物
