1055688-1

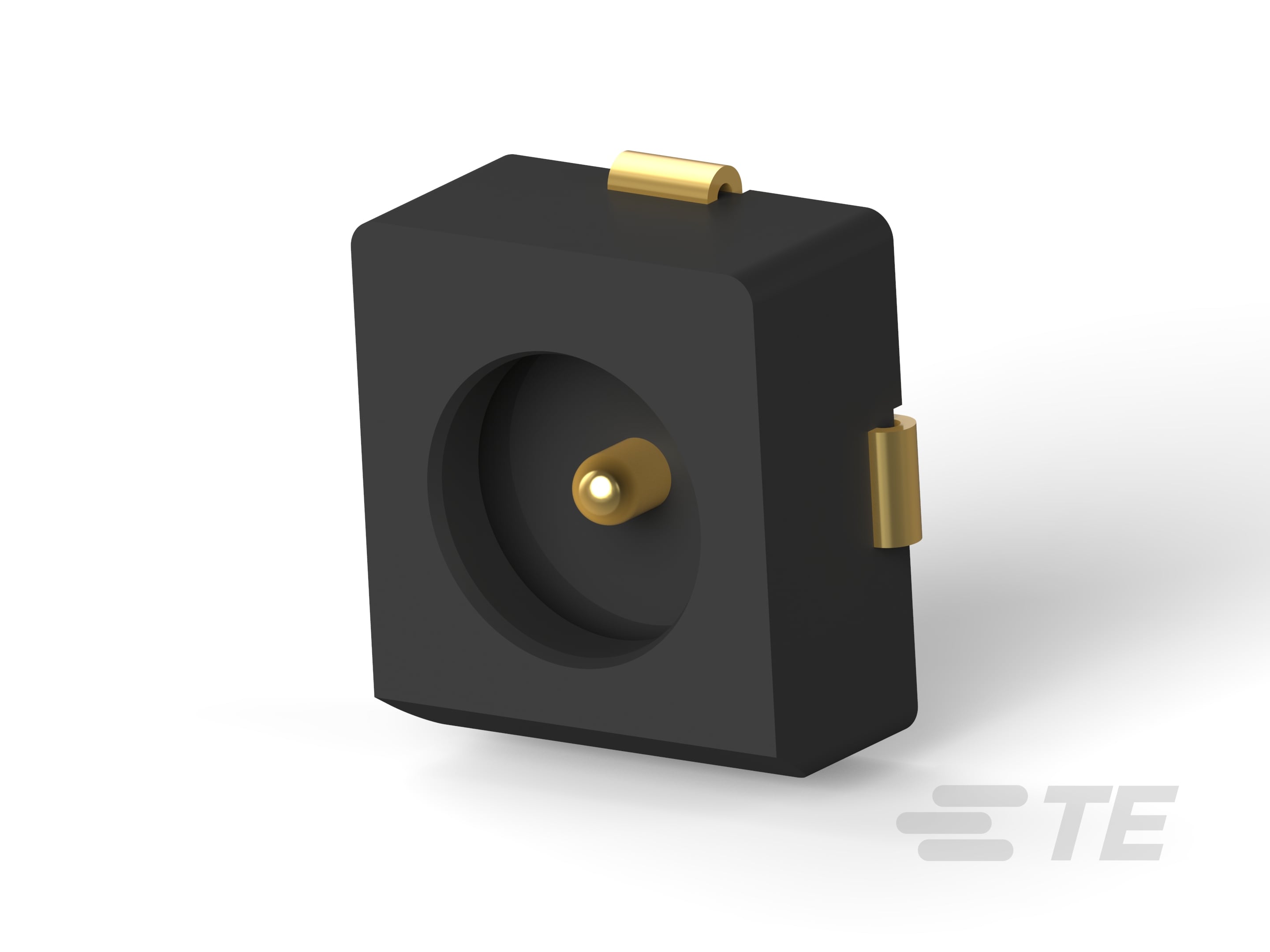

SSMT Connector, Plug, 50 ohm, Snap-On, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -40 – 125 °C [-40 – 257 °F]
1055688-1
SSMT Connector, Plug, 50 ohm, Snap-On, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -40 – 125 °C [-40 – 257 °F]
- TE 内部编号 1055688-1
- TE 内部产品描述 2367 5001 54, VERT PLUG
-
射频接口 : SSMT
-
射频连接器种类 : 插头
-
射频连接器插接外直径（近似值） : 2.6 mm [ .102 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 搭锁式
文档
产品图纸
- TAPE AND REEL PACKAGING, SSMT PLUG, 178mm REEL (800 PARTS PER REEL) 英文版本
- TAPE AND REEL PACKAGING, SSMT PLUG, 178mm REEL (800 PARTS PER REEL) ENG_CD_1055688_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1055688-1_C.pdf 英文版本
- 下载查看 ENG_CVM_1055688-1_C.2d_dxf.zip 英文版本
- ENG_CVM_1055688-1_C.3d_igs.zip 英文版本
- ENG_CVM_1055688-1_C.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
PCB 的外形高度 : 2.06 mm [ .081 in ]
-
射频连接器插接外直径（近似值） : 2.6 mm [ .102 in ]
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 1
-
同轴端子数 : 1
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
射频连接器中心端子电镀材料 : 金
-
射频连接器中心端子材料 : 铜合金
包装特性
-
封装数量 : 800
-
封装方法 : 卷带包装
端接特性
-
PCB 端接方法 : 表面贴装
产品类型特性
-
射频接口 : SSMT
-
射频连接器种类 : 插头
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
电气特征
-
阻抗 (Ω): 50
机械附件
-
射频连接器耦合机制 : 搭锁式
-
连接器安装类型 : 板安装
-
制动器 : 不带
操作/应用
-
工作频率 (GHz): 6
主体特性
-
主体材料 : 聚苯硫醚 (PPS)
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
