104506-7

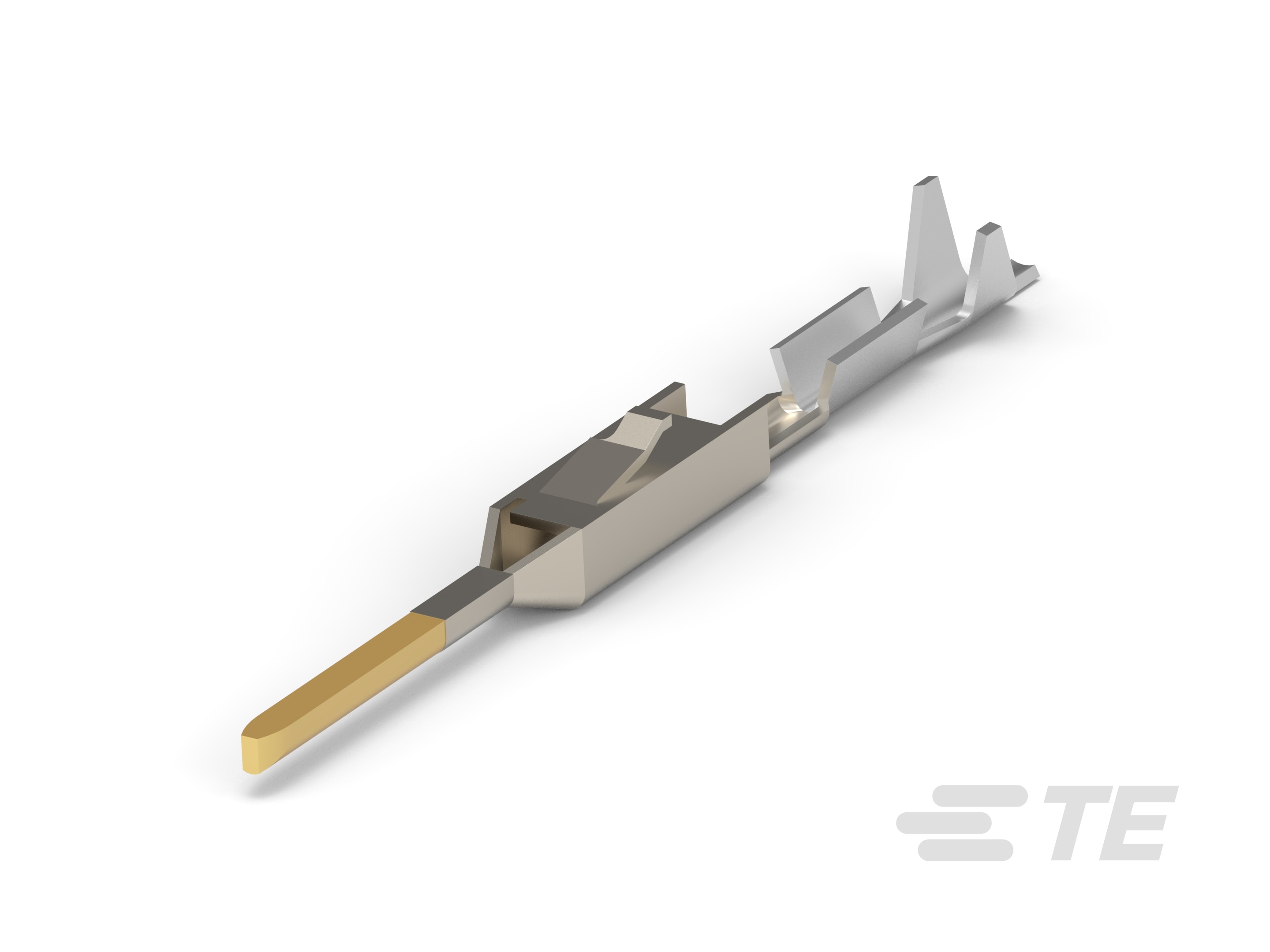

AMPMODU MTE, Connector Contact, Pin, Wire-to-Board, 32 – 28AWG Wire Size, 64 – 175CMA Wire Size, .03 – .09mm² Wire Size, Gold, Loose Piece

MTE PIN LP-104506-7

104506-7

AMPMODU MTE, Connector Contact, Pin, Wire-to-Board, 32 – 28AWG Wire Size, 64 – 175CMA Wire Size, .03 – .09mm² Wire Size, Gold, Loose Piece

    • AMPMODU
    • AMPMODU MTE
  • TE 内部编号 104506-7
  • TE 内部产品描述 MTE PIN LP

  • 端子类型 : 插针

  • 连接器系统 : 线到板

  • Wire Size (AWG): 32 – 28

  • 线径 (CMA): 64 – 175

  • Wire Size (mm²): .03 – .09

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品规格

产品环境合规性

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 施加的压力 : 标准

  • 连接器系统 : 线到板

  • Sealable : 否

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • Operating Voltage (VAC): 300

  • 介质耐压（最大值） (V): 750

  • 绝缘电阻 (MΩ): 5000

  • 端接电阻 (mΩ): 12

接触件特性

  • 端子基材 : 磷青铜

  • 端子底板材料 : 镍

  • 端子接合区域电镀材料厚度 (µin): 30

  • 导线端子端接区域电镀材料 : 锡铅

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀材料厚度 : 1.27 – 2.54 µm [ 50 – 100 µin ]

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 3

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Accepts Wire Insulation Diameter Range : .64 – 1.37 mm [ .025 – .054 in ]

  • Wire Size (AWG): 32 – 28

  • 线径 (CMA): 64 – 175

  • Wire Size (mm²): .03 – .09

使用环境

  • 工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 已批准的标准 : CSA LR7189, UL E28476

  • CSA 文件号 : LR7189

  • UL 文件号 : E28476

包装特性

  • 封装数量 : 500

  • 封装方法 : Loose Piece
