104505-9

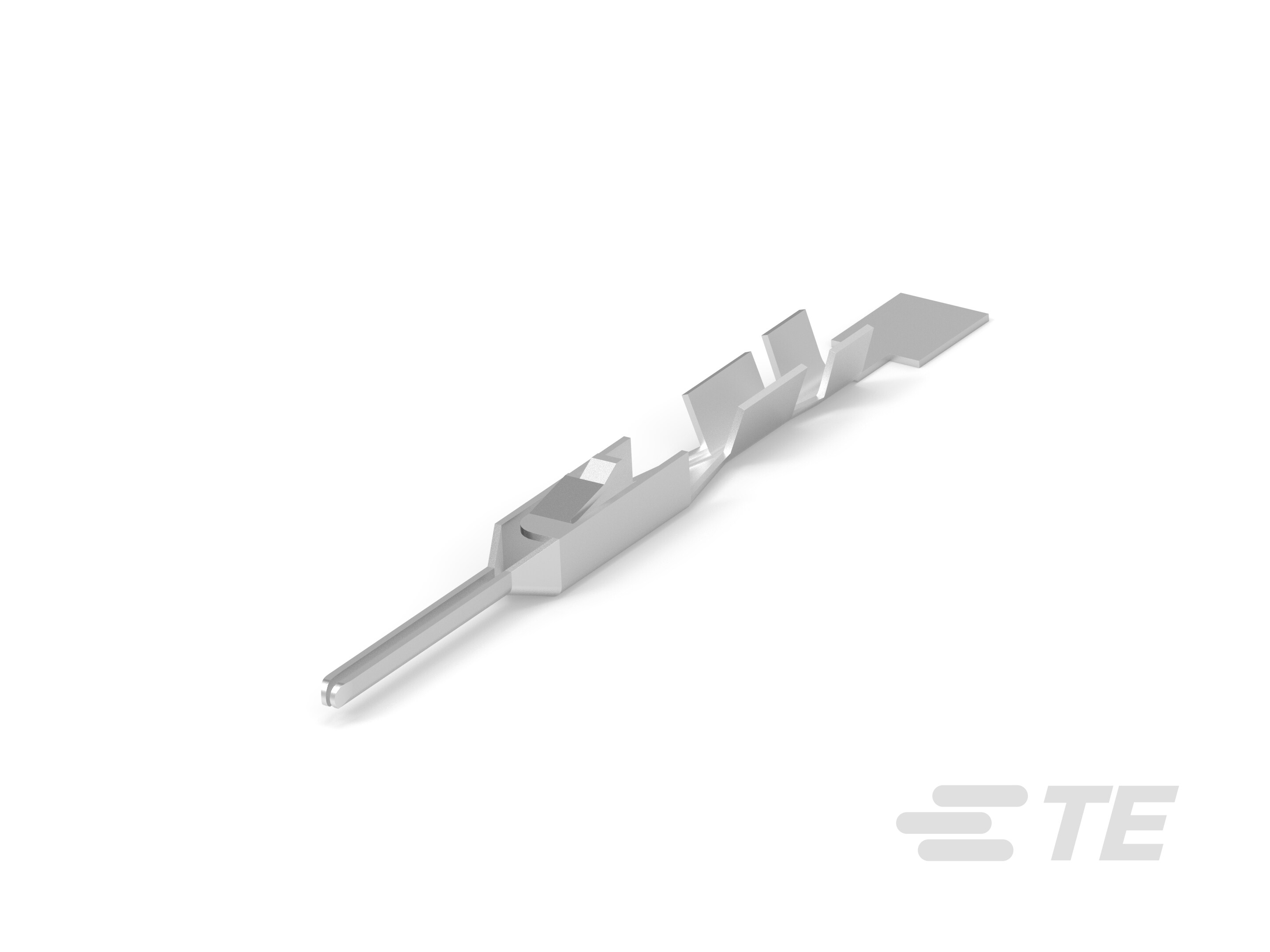

Pin Contact, Tin (Sn), 300 VAC, 26 – 22 AWG, .12 – .4 mm² Wire, 254 – 642 CMA, Crimp, Phosphor Bronze, Signal, AMPMODU MTE
104505-9
Pin Contact, Tin (Sn), 300 VAC, 26 – 22 AWG, .12 – .4 mm² Wire, 254 – 642 CMA, Crimp, Phosphor Bronze, Signal, AMPMODU MTE
-
- AMPMODU
- AMPMODU MTE
- TE 内部编号 104505-9
- TE 内部产品描述 MTE PIN LP
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 300
-
线径 (AWG): 26 – 22
文档
产品图纸
- PIN CONTACT, AMPMODU, MTE ENG_CD_104505_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_104505-9_V.pdf 3D
- 下载查看 ENG_CVM_CVM_104505-9_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_104505-9_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_104505-9_V.3d_stp.zip 英文版本
数据表/目录页
- AMPMODU MTE INTERCONNECT SYSTEM ENG_DS_4-1773458-0_AMPMODU_MTE_INTERCONNECT_SYS_0619.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-25026_D.pdf 英文版本
- 产品规格 ENG_SS_108-25034_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
施加的压力 : 标准
电气特征
-
介质耐压（最大值） (V): 750
-
绝缘电阻 (MΩ): 5000
-
端接电阻 (mΩ): 12
-
工作电压 (VAC): 300
接触件特性
-
端子接触部电镀材料表面涂层 : 亮光
-
导线端子端接区域电镀厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子接合区域电镀材料厚度 (µin): 100 – 200
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : .91 – 1.37 mm [ .035 – .054 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .4
-
线径 (CMA): 254 – 642
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : CSA LR7189, UL E28476
包装特性
-
封装方法 : 零散零件
-
封装数量 : 500
