100161-1

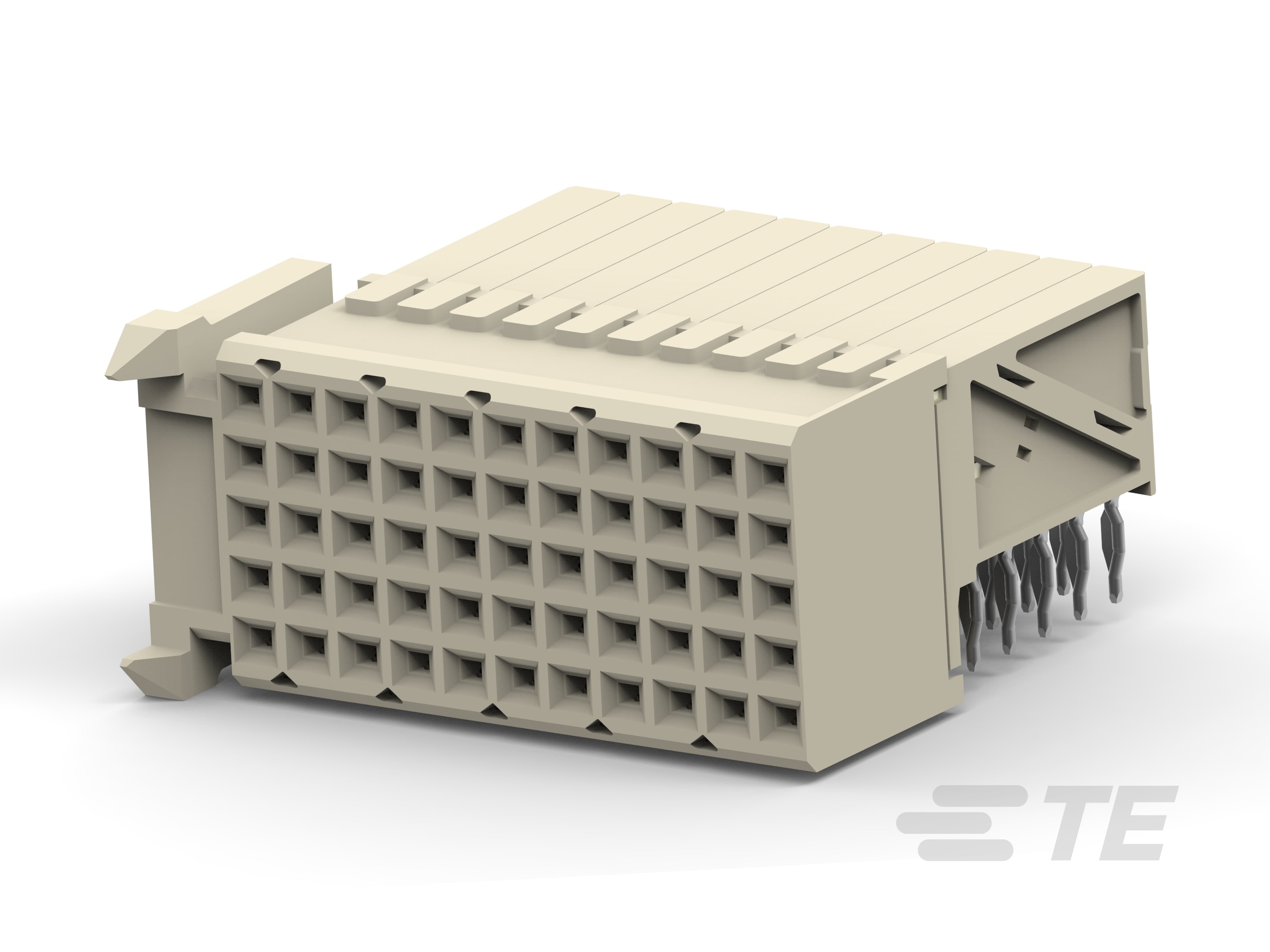

Hard Metric Backplane PCB Mount Receptacle, ≤1 Gb/s, 11 Column, 5 Row, Mezzanine, 55 Position, 2 mm [.078 in] Centerline, Right Angle, Z-PACK 2mm HM
100161-1
Hard Metric Backplane PCB Mount Receptacle, ≤1 Gb/s, 11 Column, 5 Row, Mezzanine, 55 Position, 2 mm [.078 in] Centerline, Right Angle, Z-PACK 2mm HM
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 100161-1
- TE 内部产品描述 Z-PACK/C F-HDR 55P
- 别名 ID 1314516 2-42939-5623
- 所有 HM 插座连接器：传统背板，共面，2mm (48)
-
PCB 连接器类型 : PCB 安装母端
-
数据速率 (Gb/s): ≤1
-
列数 : 11
-
行数 : 5
-
背板架构 : 夹层
文档
产品图纸
- Dimensional Drawing Z-PACK 2MM HM TYPE C 55 POS. FEMALE CONNECTOR ENG_CD_100161_S.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_100161-1_H.pdf 英文版本
- 下载查看 ENG_CVM_100161-1_H.2d_dxf.zip 英文版本
- ENG_CVM_100161-1_H.3d_igs.zip 英文版本
- ENG_CVM_100161-1_H.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-5968-1_D.tif 日语
- JPN_SS_411-5968-1_D.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
背板接口类型 : 2mm HM
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装母端
-
可密封 : 否
结构特性
-
装载行 : A | B | C | D | E
-
列数 : 11
-
行数 : 5
-
背板架构 : 夹层
-
位数 : 55
-
PCB 安装方向 : 直角
信号特征
-
串扰版本 : 标准
-
数据速率 (Gb/s): ≤1
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插座
-
穿通柱体长度 (mm): 3.7
-
PCB 端子端接区域电镀材料 : 锡铅
-
CompactPCI 名称 : 无
-
端子基材 : 磷青铜
-
端子接触部长度 (mm): 3.7
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子额定电流（最大值） (A): 1.5
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
接合对准类型 : 引导凸耳
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
背板模块长度 (mm): 25
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 22
-
封装方法 : Tube
