1-969049-1

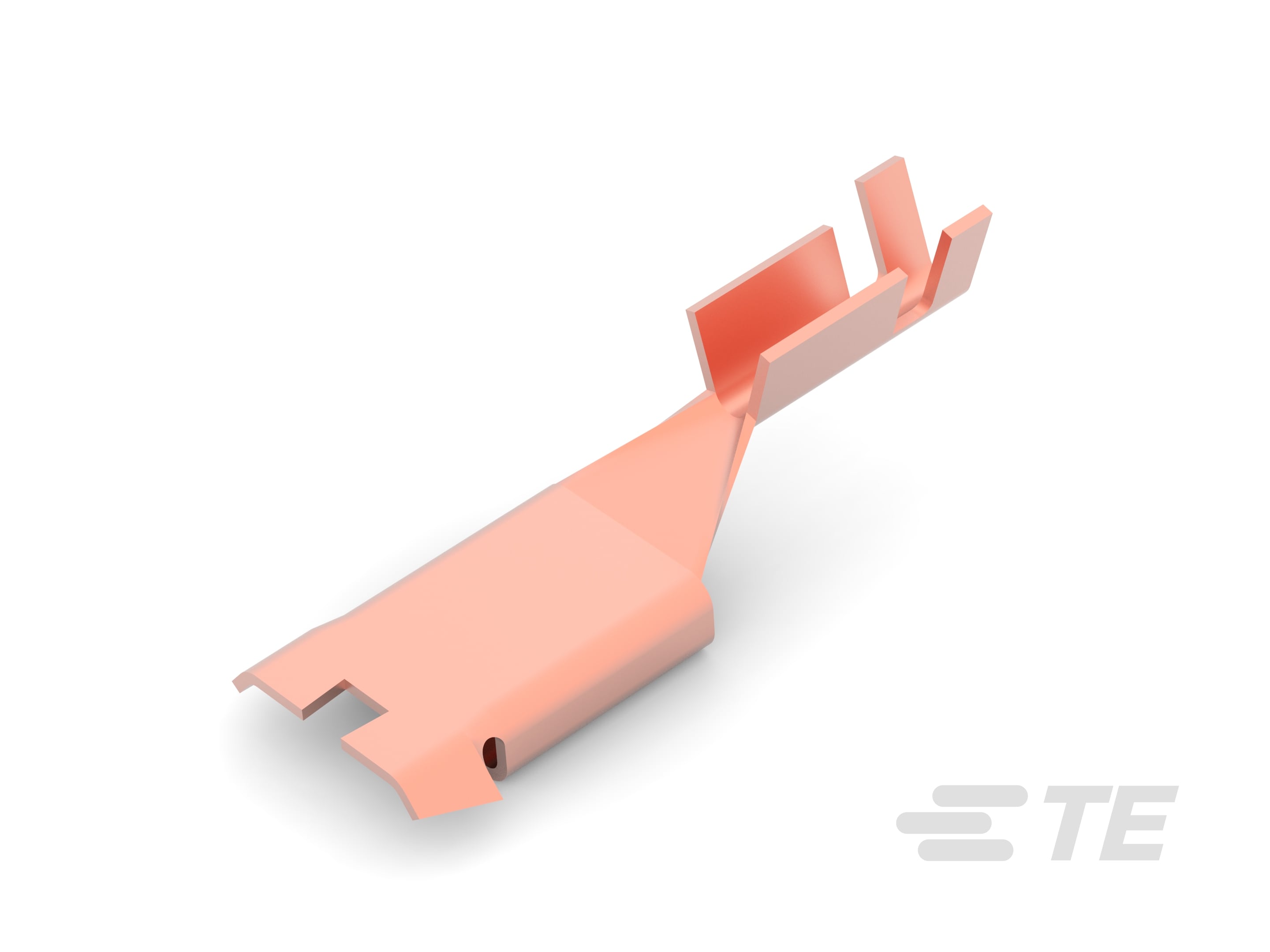

Quick Disconnect Receptacle, Uninsulated, 21 – 16 AWG, .41 – 1.31 mm² Wire, F-Crimp, Stator - Straight Reverse, Phosphor Bronze, AMPLIVAR
1-969049-1
Quick Disconnect Receptacle, Uninsulated, 21 – 16 AWG, .41 – 1.31 mm² Wire, F-Crimp, Stator - Straight Reverse, Phosphor Bronze, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1-969049-1
- TE 内部产品描述 AMPLIVAR STATOR BUCHS
-
快速断开端子类型 : 母端
-
线径 (AWG): 21 – 16
-
线径 (mm²): .41 – 1.31
-
端子方向 : 定子 - 直式回转
-
端子基材 : 磷青铜
文档
产品图纸
- STATOR-TERMINAL SERIES 4.8 (AMPLIVAR) ENG_CD_969049_E3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-969049-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-969049-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-969049-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-969049-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2128_B.pdf 英文版本
- S_114-2128_B.tif 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
快速断开端子类型 : 母端
-
端子方向 : 定子 - 直式回转
-
端子基材 : 磷青铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .32 mm [ .013 in ]
-
产品长度 : 19.9 mm [ .783 in ]
-
线径 (AWG): 21 – 16
-
线径 (mm²): .41 – 1.31
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 3500
-
封装方法 : Reel
其他
-
线路 : AMPLIVAR
