Name: AMP MCP 2.8, CONTACT SWS
Brand: AMP MCP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

插座种类 : 180°
主要锁定特性 : 锁定枪
可密封 : 是

主体特性

端子密封类型 : 单线密封 (SWS)

接触件特性

端接特性

线缆端接方法 : 压接
产品端接到 : 导线

尺寸

兼容的绝缘直径范围 : 3.4 – 3.7 mm [ .106 – .146 in ]
线径 (AWG): 14 – 11
线径 (mm²): 2.5 – 4
线径查找 (mm²): 2.5 | 3 | 3.5 | 4
线径查找 (AWG): 11 | 12 | 13 | 14
公端长度 : 22.6 mm [ .89 in ]

使用环境

绝缘选项 : 非绝缘
工作温度（最大值） : 140 °C [ 284 °F ]
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
与电线基础材料兼容 : 铜

行业标准

与机构/标准产品兼容 : DIN 72036

包装特性

封装数量 : 2500
封装方法 : Reel

其他

端子传导 : 25 – 40 A（正常功率）

1-968859-3

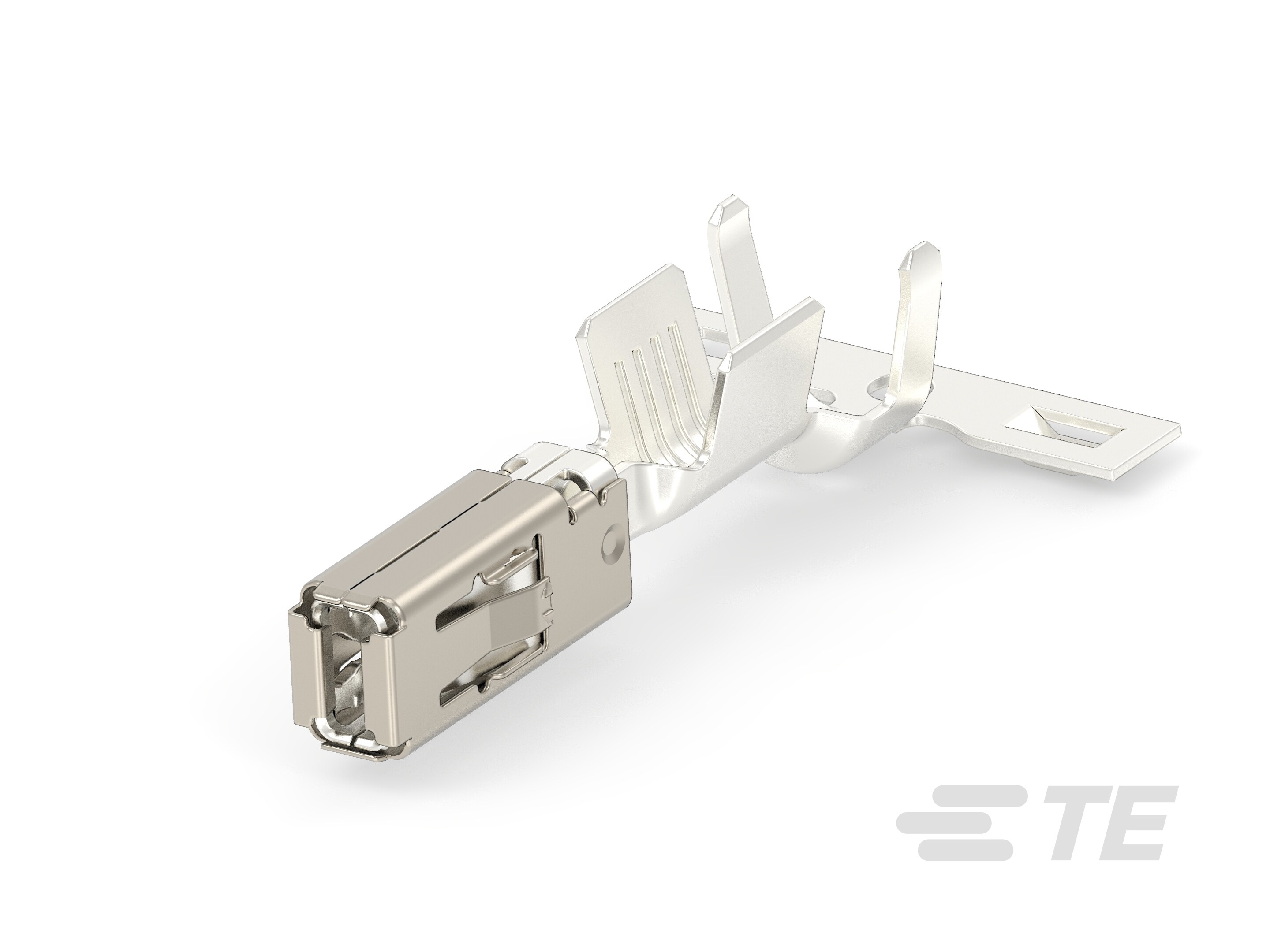

Receptacle Terminal, 14 – 11 AWG, 2.5 – 4 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), Sealable, .8 mm [.031 in] Tab Thickness, AMP MCP 2.8

1-968859-3

Receptacle Terminal, 14 – 11 AWG, 2.5 – 4 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), Sealable, .8 mm [.031 in] Tab Thickness, AMP MCP 2.8

端子类型 : 母端

线径 (AWG): 14 – 11

线径 (mm²): 2.5 – 4

对接公端宽度 : 2.8 mm [ .11 in ]

接触面电镀 : 银 (Ag)

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

插座种类 : 180°

主要锁定特性 : 锁定枪

可密封 : 是

主体特性

端子密封类型 : 单线密封 (SWS)

接触件特性

导线端子端接区域电镀材料 : 银

端子制造 : 冲压成形

端子大小 : 2.8mm

压接类型 : F 型压接

典型额定电流 (A): 27

端子类型 : 母端

对接公端宽度 : 2.8 mm [ .11 in ]

接触面电镀 : 银 (Ag)

对接公端厚度 : .8 mm [ .031 in ]

端接特性

线缆端接方法 : 压接

产品端接到 : 导线

尺寸

兼容的绝缘直径范围 : 3.4 – 3.7 mm [ .106 – .146 in ]

线径 (AWG): 14 – 11

线径 (mm²): 2.5 – 4

线径查找 (mm²): 2.5 | 3 | 3.5 | 4

线径查找 (AWG): 11 | 12 | 13 | 14

公端长度 : 22.6 mm [ .89 in ]

使用环境

绝缘选项 : 非绝缘

工作温度（最大值） : 140 °C [ 284 °F ]

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

与电线基础材料兼容 : 铜

行业标准

与机构/标准产品兼容 : DIN 72036

包装特性

封装数量 : 2500

封装方法 : Reel

其他

端子传导 : 25 – 40 A（正常功率）
