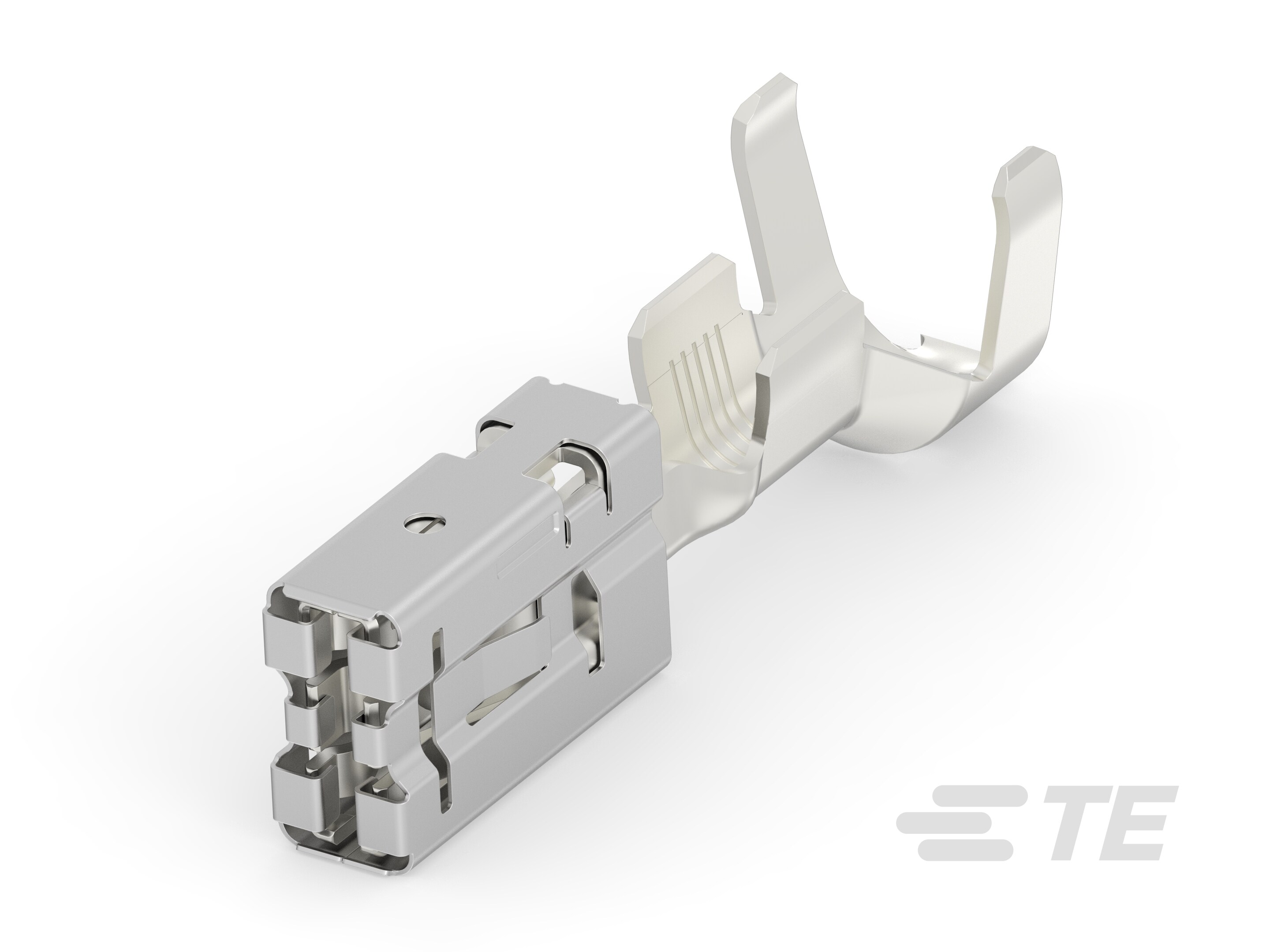

1-967590-2
Receptacle, Mating Tab Width 9.5 mm [.374 in], Tab Thickness 1.2 mm [.047 in], 9 – 7 AWG Wire Size, AMP MCP 9.5, Automotive Terminals
1-967590-2
Receptacle, Mating Tab Width 9.5 mm [.374 in], Tab Thickness 1.2 mm [.047 in], 9 – 7 AWG Wire Size, AMP MCP 9.5, Automotive Terminals
-
- AMP MCP
- AMP MCP 9.5
- TE 内部编号 1-967590-2
- TE 内部产品描述 AMP MCP 9.5, CONTACT, SWS
- 所有 AMP MCP，母端和公端 (109)
-
封装方法 : Box
-
工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
对接公端厚度 : 1.2 mm [ .047 in ]
-
压接类型 : F 型压接
-
端子大小 : 9.5mm
文档
产品图纸
- PRODUCT GROUP DRAWING FOR AMP MCP 9.5 Tabellenzeichnung fuer AMP MCP 9.5 ENG_CD_1355037_B8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-967590-2_B4.pdf 英文版本
- 下载查看 ENG_CVM_1-967590-2_B4.3d_igs.zip 英文版本
- ENG_CVM_1-967590-2_B4.3d_stp.zip 英文版本
- ENG_CVM_1-967590-2_B4.2d_dxf.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18269_B.pdf 德语
- GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 S_108-18630-0_B.tif 英文版本
- S_108-18630-0_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
插座种类 : 180°
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
对接公端厚度 : 1.2 mm [ .047 in ]
-
压接类型 : F 型压接
-
端子大小 : 9.5mm
-
端子制造 : 冲压成形
-
端子类型 : 母端
-
典型额定电流 (A): 65
-
对接公端宽度 : 9.5 mm [ .374 in ]
-
接触面电镀 : 银 (Ag)
-
导线端子端接区域电镀材料 : 锡
端接特性
-
产品端接到 : 导线
-
线缆端接方法 : 压接
尺寸
-
兼容的绝缘直径范围 : 4.6 – 6.4 mm [ .18 – .25 in ]
-
线径 (AWG): 9 – 7
-
线径查找 (AWG): 7, 8, 9
-
线径 (mm²): 6 – 10
-
线径查找 (mm²): 6, 8, 10
使用环境
-
工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130, 140
-
工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266, 284
操作/应用
-
与电线基础材料兼容 : 铜
-
符合 KOMAX 自动元件插入准则 : 年，根据版本 5.0（2018 年 3 月）
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装方法 : Box
-
封装数量 : 500
其他
-
端子传导 : 41 – 100 A（高功率）
