1-965421-1

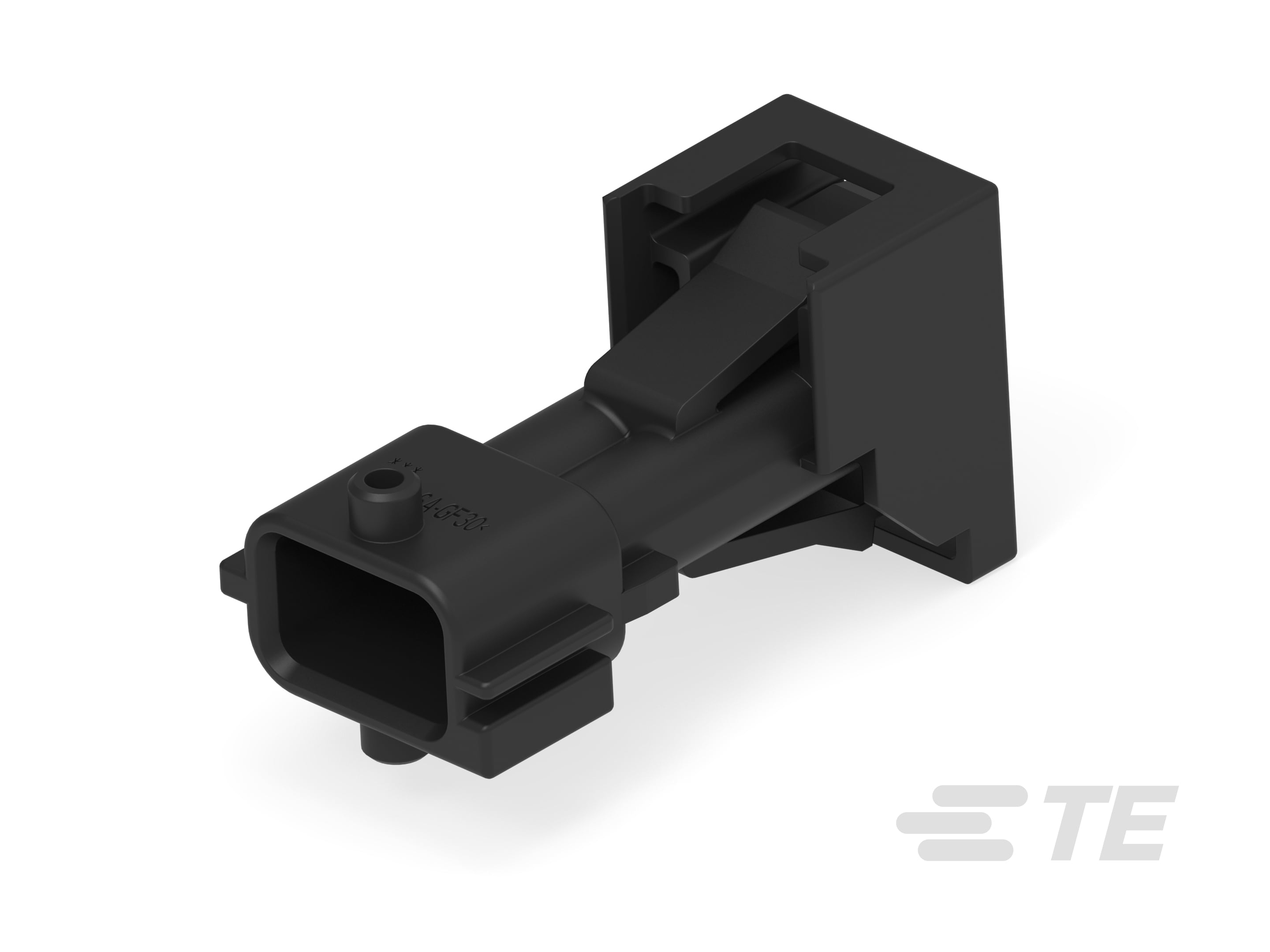

12 V, 2 Position, Automotive Housing for Male Terminals, 5 mm [.197 in] Centerline, Black, Wire & Cable, Signal, Timer Connector System
1-965421-1
12 V, 2 Position, Automotive Housing for Male Terminals, 5 mm [.197 in] Centerline, Black, Wire & Cable, Signal, Timer Connector System
-
- AMP
- 定时器连接器系统
- TE 内部编号 1-965421-1
- TE 内部产品描述 FLA-STE-GEH2,8 2P
- 所有 Timer Connector Housing (436)
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
文档
产品图纸
- 2.8 FlaSt Geh, 2-polig GER_CD_965421_B1.pdf 德语
- 2.8 FlaSt Geh, 2-polig 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-965421-1_B.pdf 英文版本
- 下载查看 ENG_CVM_1-965421-1_B.2d_dxf.zip 英文版本
- ENG_CVM_1-965421-1_B.3d_igs.zip 英文版本
- ENG_CVM_1-965421-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） S_411-15530_B.tif 英文版本
- S_411-15530_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A1
接触件特性
-
端子类型 : 公端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
连接器高度 : 38 mm [ 1.496 in ]
-
产品长度 : 14.1 mm [ .555 in ]
-
产品宽度 : 20.6 mm [ .811 in ]
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
-
工作温度（最大值） : 80 °C [ 176 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Box
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
