1-953042-6

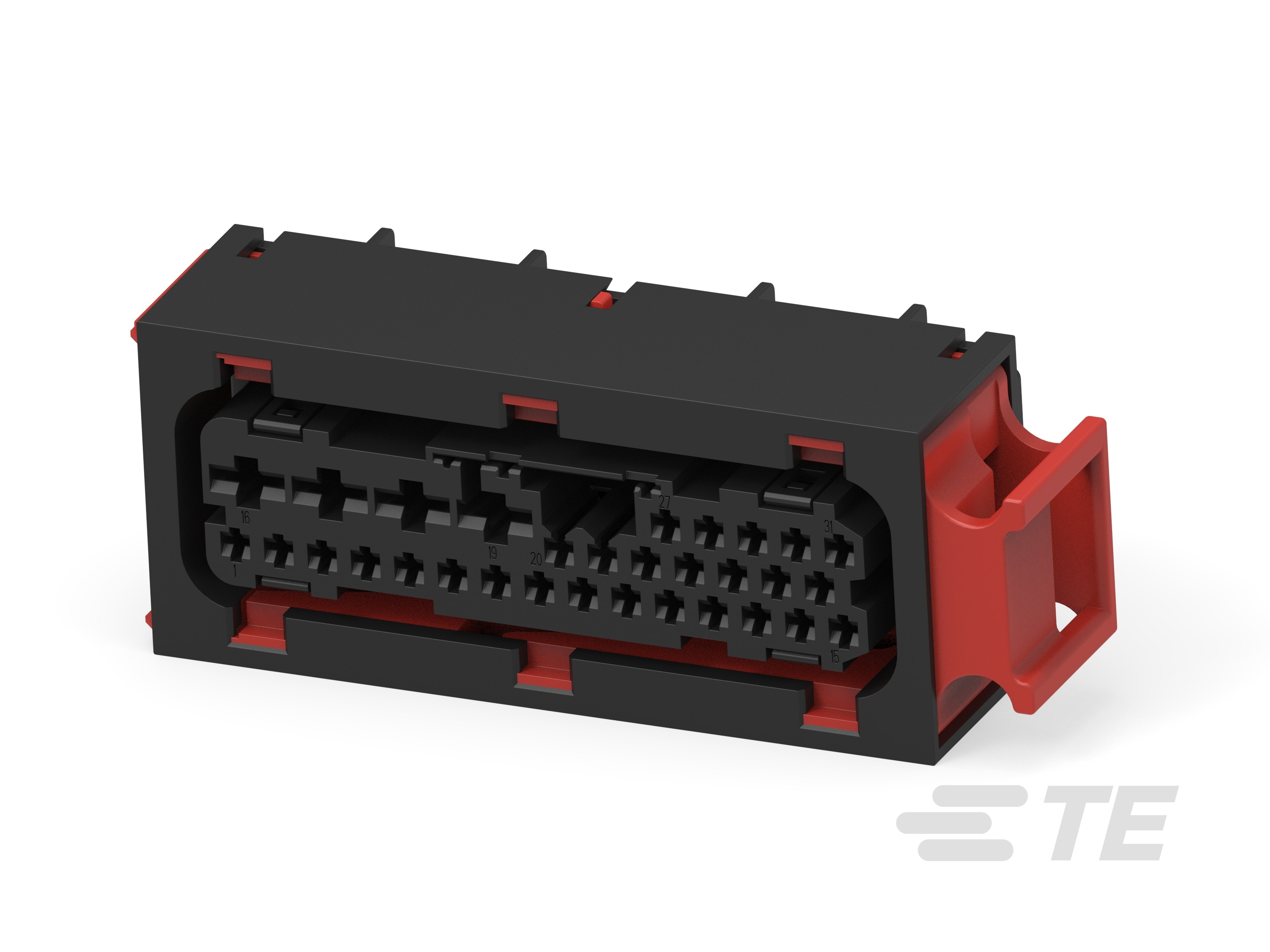

31 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4 mm / 7.6 mm [.157 in / .299 in] Centerline, Sealable, Black, Timer Connector System
1-953042-6
31 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4 mm / 7.6 mm [.157 in / .299 in] Centerline, Sealable, Black, Timer Connector System
-
- AMP
- 定时器连接器系统
- TE 内部编号 1-953042-6
- TE 内部产品描述 31W HYB TIMER CONN
- 所有 Timer Connector Housing (437)
-
位数 : 31
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.6, 4.8
-
对接公端宽度 (in): .063, .189
-
连接器系统 : 线到线
-
中心线（间距） (mm): 4, 7.6
-
中心线（间距） (in): .157, .299
文档
产品图纸
- INTERFACE POUR CONNECTIQUE 31 VOIES TIMER HYBRIDE 英文版本
- INTERFACE POUR CONNECTIQUE 31 VOIES TIMER HYBRIDE ENG_CD_1801240_A1.pdf 英文版本
- ASSY 31W CONNECTOR LEFT SLIDE ASSEMBLAGE CONNECTEUR 31 VOIES TIMER HYBRIDE - ETR ENG_CD_953042_AA.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-953042-6_Y.pdf 英文版本
- 下载查看 ENG_CVM_1-953042-6_Y.2d_dxf.zip 英文版本
- ENG_CVM_1-953042-6_Y.3d_igs.zip 英文版本
- ENG_CVM_1-953042-6_Y.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-15172_D.tif 英文版本
- S_108-15172_D.pdf 英文版本
使用说明书
- 使用说明书（非美国） FRE_SS_411-15599_D.pdf 法语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 31
-
行数 : 3
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 中性
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.6mm, 4.8mm
-
对接公端宽度 (mm): 1.6, 4.8
-
对接公端宽度 (in): .063, .189
-
端子额定电流（最大值） (A): 5, 25
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 按附件添加
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF20
-
中心线（间距） (mm): 4, 7.6
-
中心线（间距） (in): .157, .299
尺寸
-
连接器高度 : 31 mm [ 1.22 in ]
-
产品长度 : 72 mm [ 2.83 in ]
-
产品宽度 : 33.2 mm [ 1.3 in ]
-
行间距 : 3.75 mm [ .14 in ]
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
包装特性
-
封装方法 : Box
-
封装数量 : 280
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
