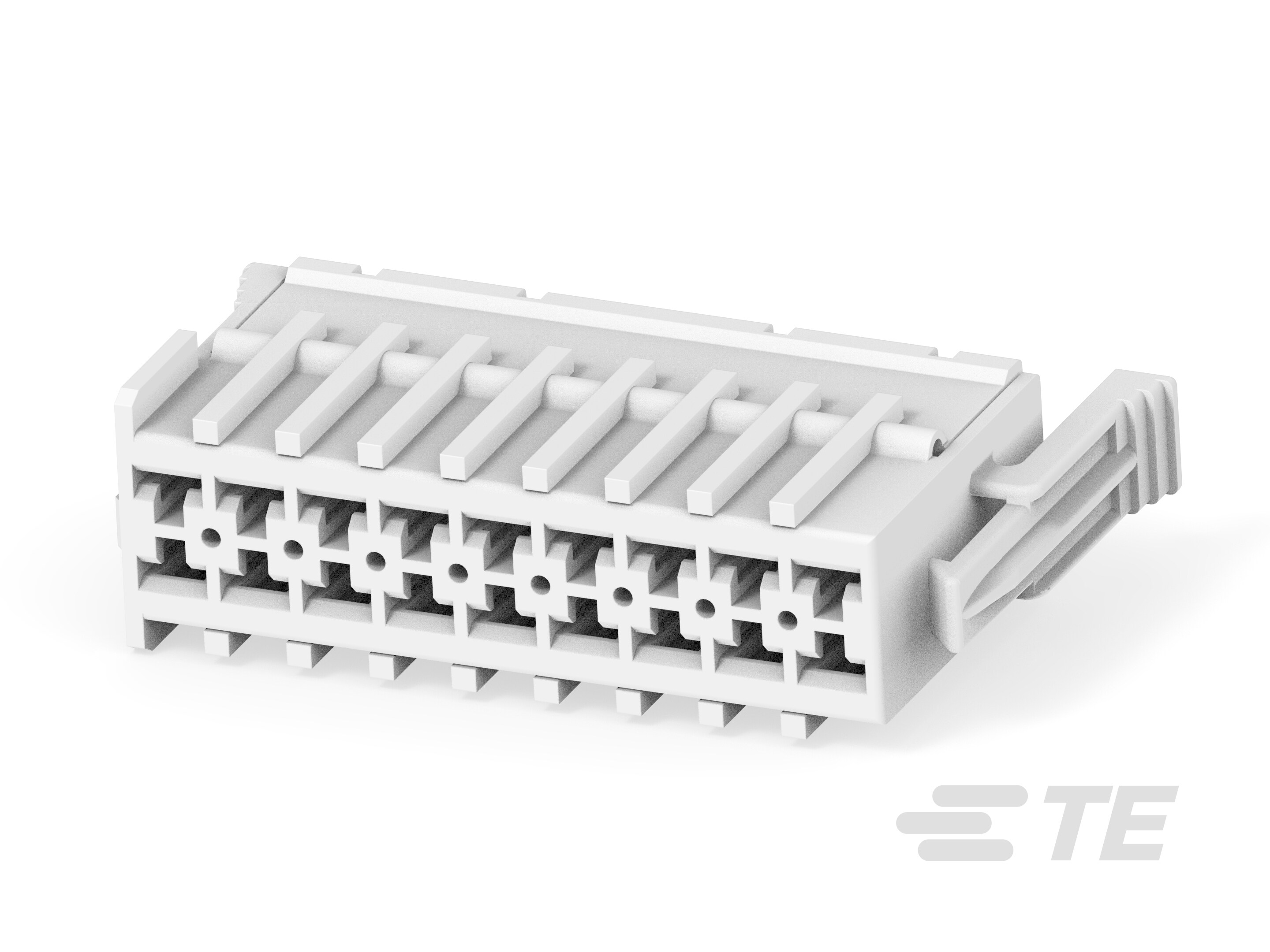

1-929504-6
18 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 5 mm [.2 in] Centerline, Natural, Wire & Cable, Junior Power Timer
1-929504-6
18 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 5 mm [.2 in] Centerline, Natural, Wire & Cable, Junior Power Timer
-
- AMP
- 初级电源定时器
- TE 内部编号 1-929504-6
- TE 内部产品描述 2X 9P JUN-POW-TIMGH
- 所有 Timer Connector Housing (437)
-
位数 : 18
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
连接器系统 : 线到板, 线到线
-
中心线（间距） : 5 mm [ .2 in ]
文档
产品图纸
- 4-22 POS. JUNIOR POWER TIMER-HOU 4-22Pol. Junior Power Timer-Geha ENG_CD_929504_N8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-929504-6_N.pdf 3D
- 下载查看 ENG_CVM_CVM_1-929504-6_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-929504-6_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-929504-6_N.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18050_T.pdf 英文版本
- 产品规格 ENG_SS_108-18013_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 18
-
行数 : 2
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子额定电流（最大值） (A): 30
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 5 mm [ .2 in ]
尺寸
-
连接器高度 : 29.5 mm [ 1.16 in ]
-
产品长度 : 16 mm [ .629 in ]
-
产品宽度 : 5.6 mm [ .22 in ]
-
行间距 : 5.6 mm [ .22 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Carton
-
封装数量 : 2500
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
