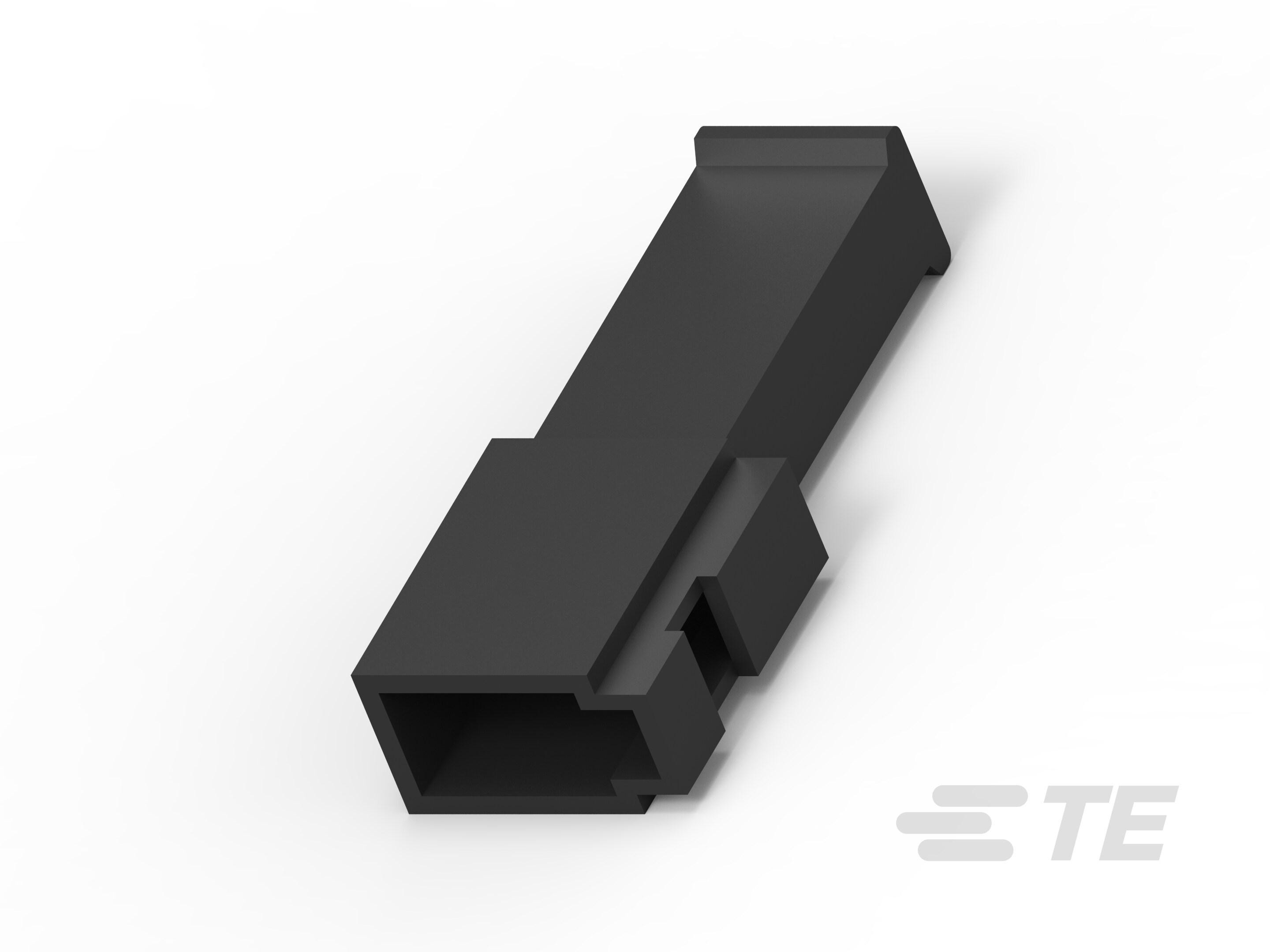

1-929103-1
12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 3.5 mm [.138 in] Centerline, Black, Wire & Cable, Power, Hybrid
1-929103-1
12 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 3.5 mm [.138 in] Centerline, Black, Wire & Cable, Power, Hybrid
-
- AMP
- 初级电源定时器 ,
- 定时器连接器系统
- TE 内部编号 1-929103-1
- TE 内部产品描述 1,6MM FLA-STE-GEH2P
- 所有 Timer Connector Housing (436)
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 2
-
可密封 : 否
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
文档
产品图纸
- 1.6MM TAB HOUSING, 2 POS. GER_CD_929103_B1.pdf 德语
- 1.6MM TAB HOUSING, 2 POS. 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-929103-1_B.pdf 英文版本
- 下载查看 ENG_CVM_1-929103-1_B.2d_dxf.zip 英文版本
- ENG_CVM_1-929103-1_B.3d_igs.zip 英文版本
- ENG_CVM_1-929103-1_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.6mm
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
连接器高度 : 30.5 mm [ 1.201 in ]
-
产品长度 : 11.65 mm [ .459 in ]
-
产品宽度 : 6.4 mm [ .252 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
工作温度（最大值） (°C): 70 | 75 | 80 | 85
-
工作温度（最大值） (°F): 158 | 167 | 176 | 185
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
