1-917808-2

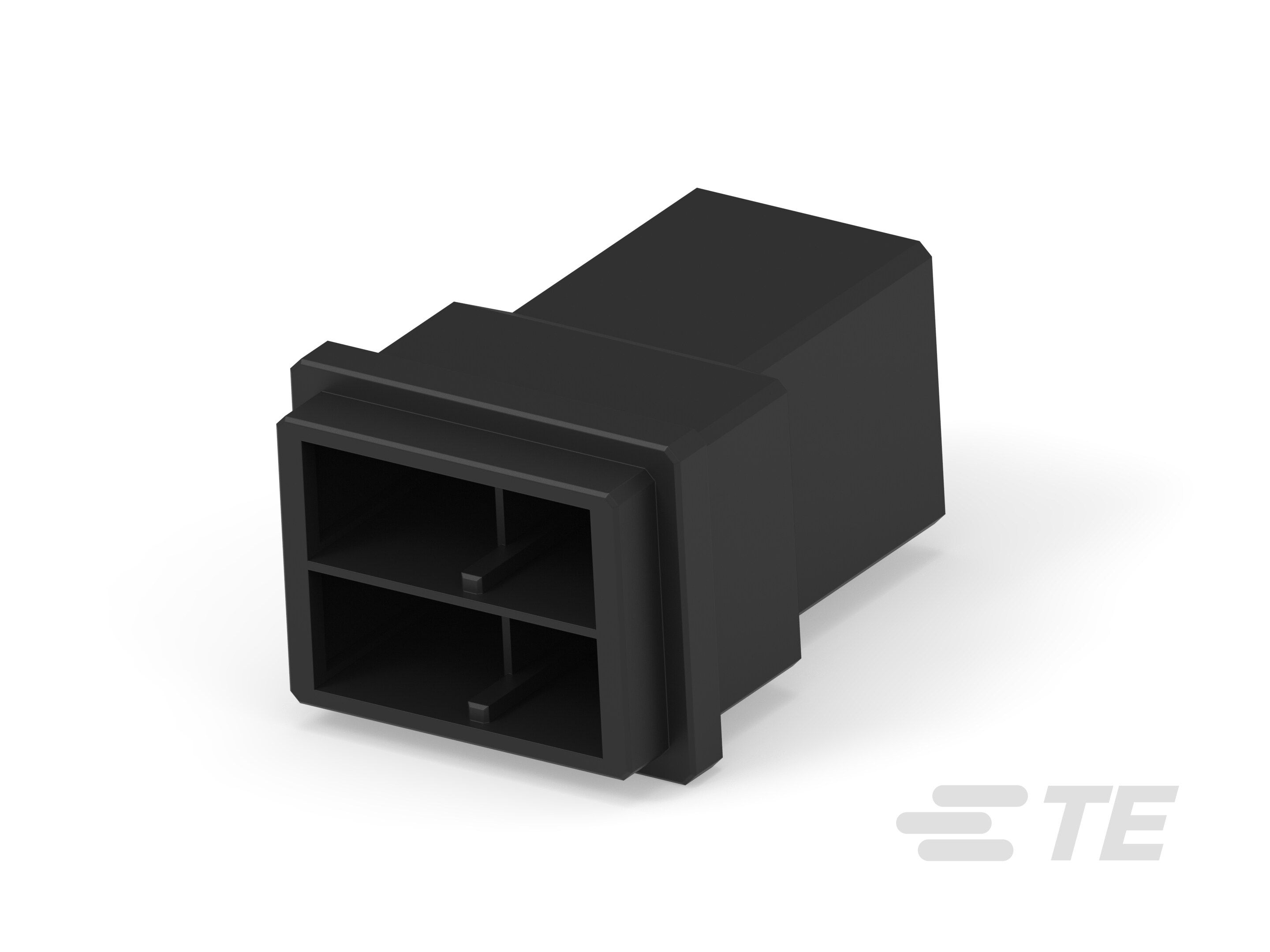

Housing, Housing for Male Terminals, Crimp, Wire-to-Wire, UL 94V-0, 4 Position, Dynamic 5000 Series, Rectangular Wire & Cable Connectors & Housings
1-917808-2
Housing, Housing for Male Terminals, Crimp, Wire-to-Wire, UL 94V-0, 4 Position, Dynamic 5000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 5000 系列
- TE 内部编号 1-917808-2
- TE 内部产品描述 DYNAMIC D-5200M TAB HSG 4P X-X
- 所有 Dynamic 5000 母端和公端壳体 (56)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 公端子护套
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
文档
产品图纸
- DOUBLE ROW TAB HSG (FREE HANGING) DYNAMIC D-5200 M ENG_CD_917808_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-917808-2_A1.pdf 英文版本
- 下载查看 ENG_CVM_1-917808-2_A1.2d_dxf.zip 英文版本
- ENG_CVM_1-917808-2_A1.3d_igs.zip 英文版本
- ENG_CVM_1-917808-2_A1.3d_stp.zip 英文版本
数据表/目录页
- 1-1773721-5_DYNAMIC_SERIES_QRG ENG_DS_1-1773721-5_DYNAMIC_SERIES_QRG_0914_1-1773721-5_QRG-DYNAMIC-SERIES.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5206_G.pdf 英文版本
- 产品规格 ENG_SS_108-5453_F.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R09650368_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子基材 : 铜合金
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 玻璃填充热塑塑料
-
中心线（间距） : 3.81 mm [ .149 in ]
尺寸
-
连接器长度 : 33.44 mm [ 1.31 in ]
-
连接器高度 : 26.7 mm [ 1.05 in ]
-
行间距 : 10.16 mm [ .399 in ]
-
连接器宽度 : 47 mm [ 1.85 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 90
-
封装方法 : Bag
