1-794762-8

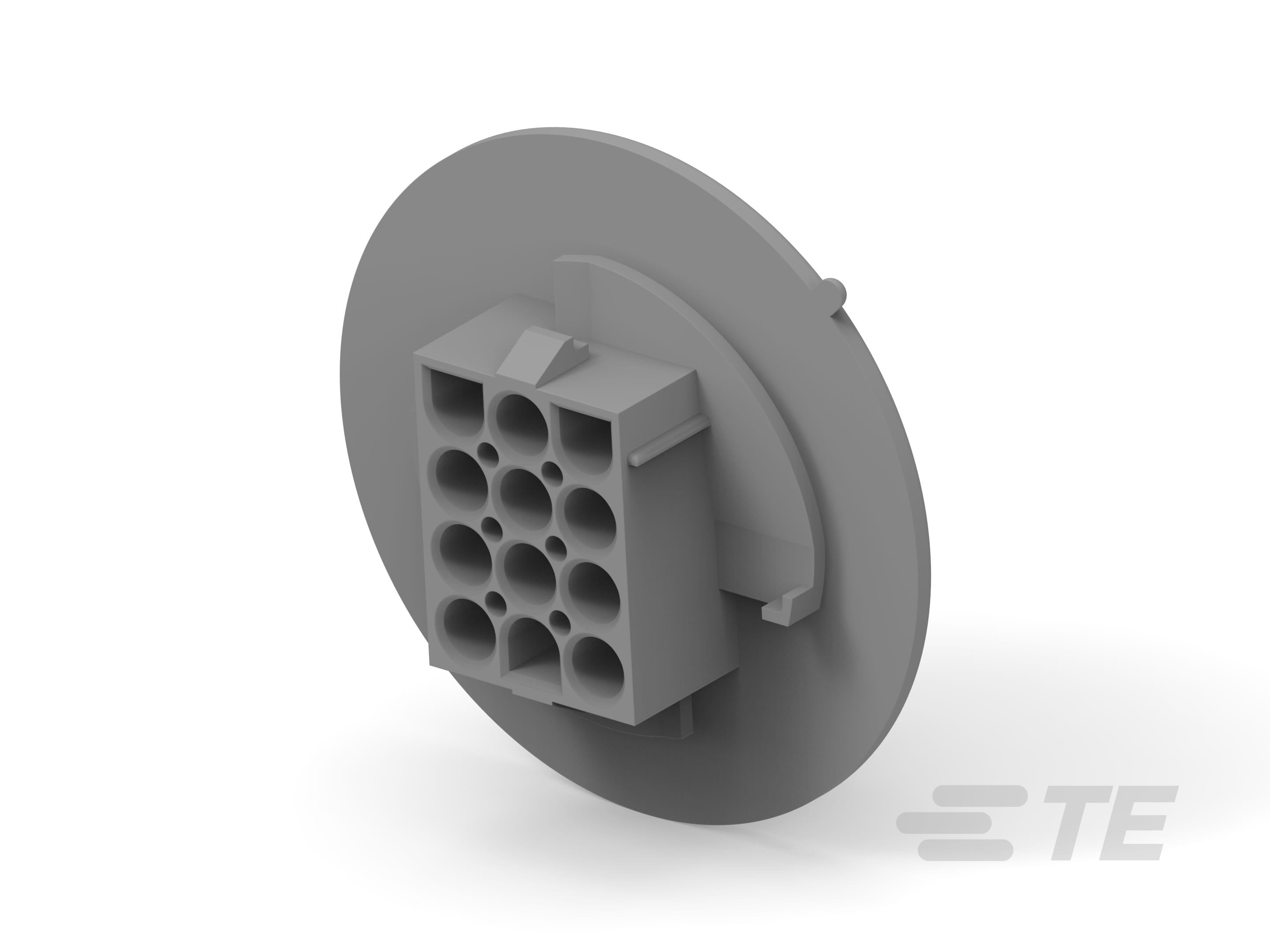

Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, 12 Position, 6.35 mm [.25 in] Centerline, Universal MATE-N-LOK, Rectangular Power Connectors
1-794762-8
Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, 12 Position, 6.35 mm [.25 in] Centerline, Universal MATE-N-LOK, Rectangular Power Connectors
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 1-794762-8
- TE 内部产品描述 12P UMNL CAP HSG,PAN MNT,GRAY
-
封装方法 : 包装
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
多端子类型 : 不带
-
行间距 : 6.35 mm [ .25 in ]
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- CAP, 12 CIRCUIT, UNIVERSAL MATE-N-LOK(TM), SPECIAL ENG_CD_794762_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-794762-8_P.pdf 3D
- 下载查看 ENG_CVM_CVM_1-794762-8_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-794762-8_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-794762-8_P.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
矩形电源连接器类型 : 护套
-
连接器系统 : 线到面板, 线到线
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
位数 : 12
-
行数 : 3
-
电源位置数量 : 0
电气特征
-
工作电压 (VAC): 600
接触件特性
-
多端子类型 : 不带
-
端子布局 : 矩阵
-
壳体内的端子定位力 : 不带
-
端子类型 : 插针
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 扭锁法兰
-
连接器安装类型 : 面板安装
-
面板安装特性 : 带有
壳体特性
-
壳体颜色 : 灰色
-
中心线（间距） : 6.35 mm [ .25 in ]
-
外壳材料 : 尼龙
尺寸
-
行间距 : 6.35 mm [ .25 in ]
-
面板厚度（建议值） : .76 – 2.29 mm [ .03 – .09 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : 包装
-
封装数量 : 1
