该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

1-794761-6

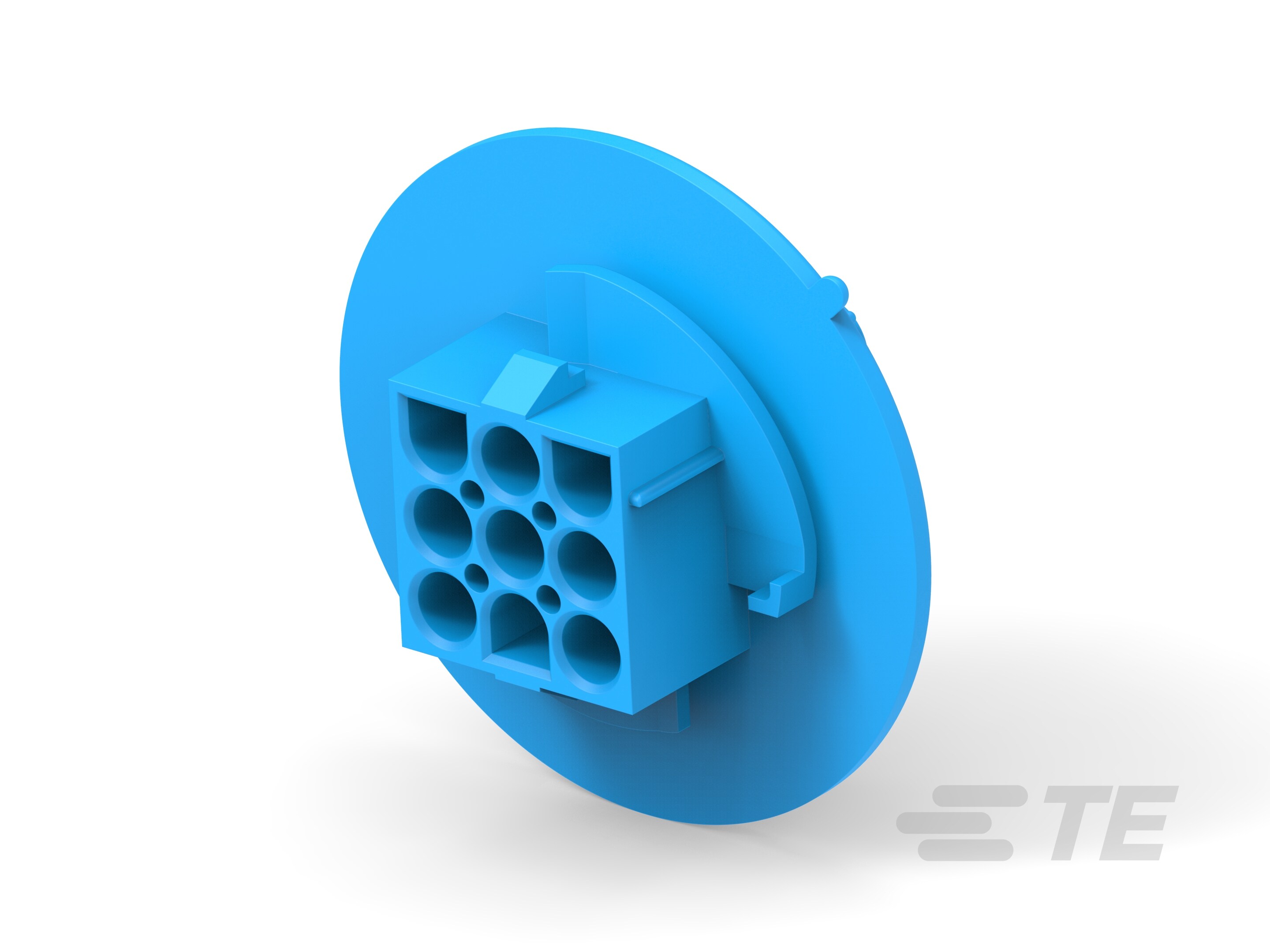

9 Position, Receptacle, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 6.35 mm [.25 in] Centerline, 3 Row, 600 VAC, Universal MATE-N-LOK

09P UMNL CAP HSG,P/MT,V0,BLUE-1-794761-6

1-794761-6

9 Position, Receptacle, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 6.35 mm [.25 in] Centerline, 3 Row, 600 VAC, Universal MATE-N-LOK

    • MATE-N-LOK
    • 通用 MATE-N-LOK
  • TE 内部编号 1-794761-6
  • TE 内部产品描述 09P UMNL CAP HSG,P/MT,V0,BLUE

  • 位数 : 9

  • 连接器和壳体类型 : 母端

  • 连接器产品类型 : 外壳

  • 线缆端接方法 : 压接

  • 连接器系统 : 线到线, 线到面板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器产品类型 : 外壳

  • 连接器系统 : 线到线, 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 电源位置数量 : 0

  • 信号位置数量 : 0

  • 位数 : 9

  • 行数 : 3

电气特征

  • 工作电压 (VAC): 600

主体特性

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子类型 : 插针

  • 端子布局 : 矩阵

  • 多端子类型 : 不带

  • 壳体内的端子定位力 : 不带

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 扭锁法兰

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 外壳材料 : 尼龙

  • 中心线（间距） : 6.35 mm [ .25 in ]

尺寸

  • 面板厚度（建议值） : .76 – 2.29 mm [ .03 – .09 in ]

  • 行间距 : 6.35 mm [ .25 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : UL

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1
