该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

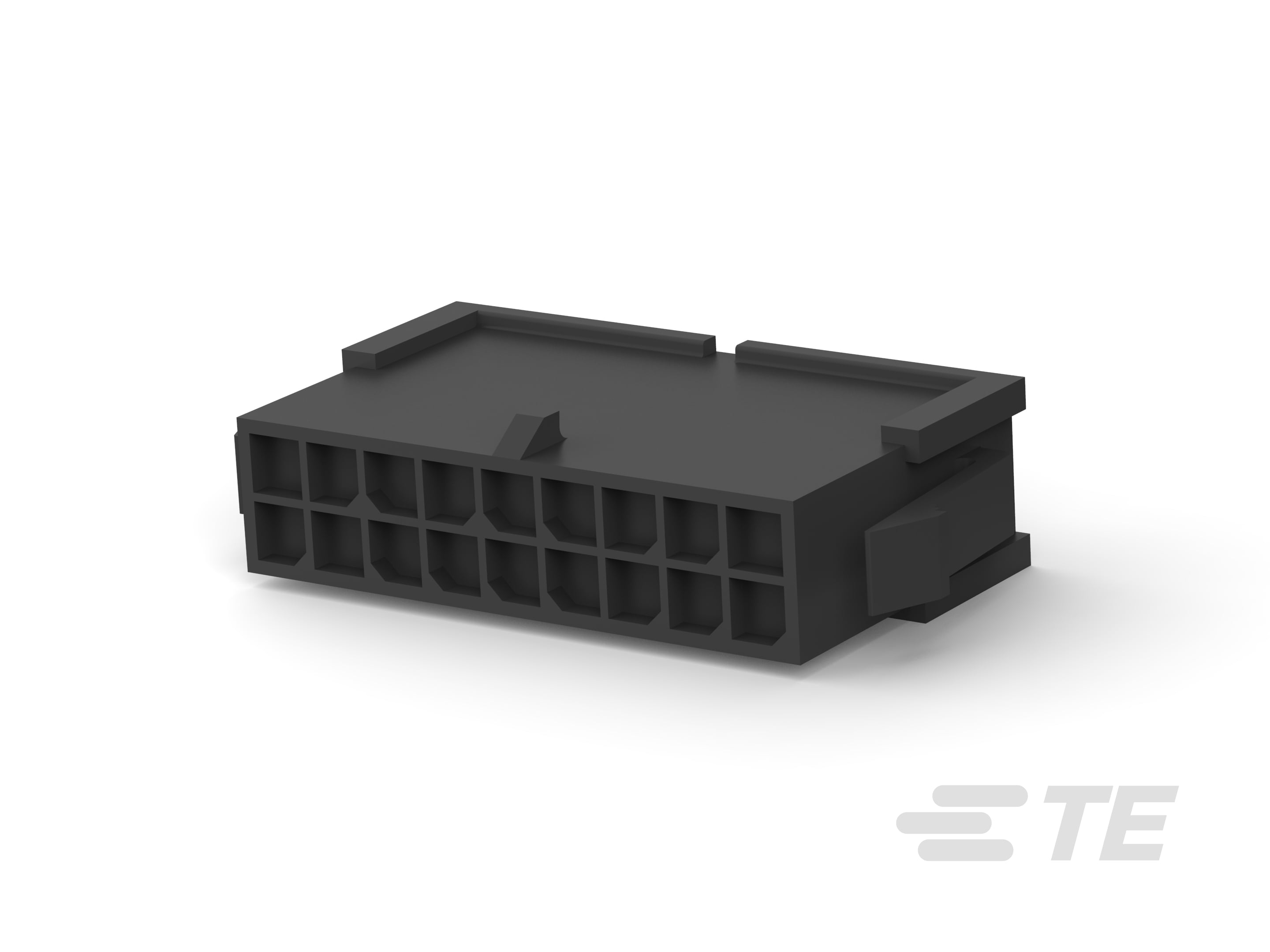

  • PLUG HOUSING, 2 to 24 POSITION DUAL ROW, PANEL MOUNT MICRO MATE-N-LOK(TM) ENG_CD_794615_P7.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 18

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定类型 : 锁定公端

  • 面板安装特性类型 : 插销锁

  • 面板安装特性 : 带有

  • 接合对准 : 带有

  • 接合固定 : 带有

  • 接合对准类型 : 极化, 极化

  • 应力消除 : 不带

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线(间距) : 3 mm [ .118 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙

尺寸

  • 产品长度 (mm): 16.89

  • 产品宽度 (mm): 7.11

  • 连接器高度 (mm): 6.86

  • 兼容的绝缘直径(最大值) : 1.52 mm [ .6 in ]

  • 行间距 : 3 mm [ .118 in ]

  • 面板厚度(建议值) : 1.57 – 2.3 mm [ .062 – .091 in ]

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 400

  • 封装方法 : Bag

产品合规性
