1-794609-1

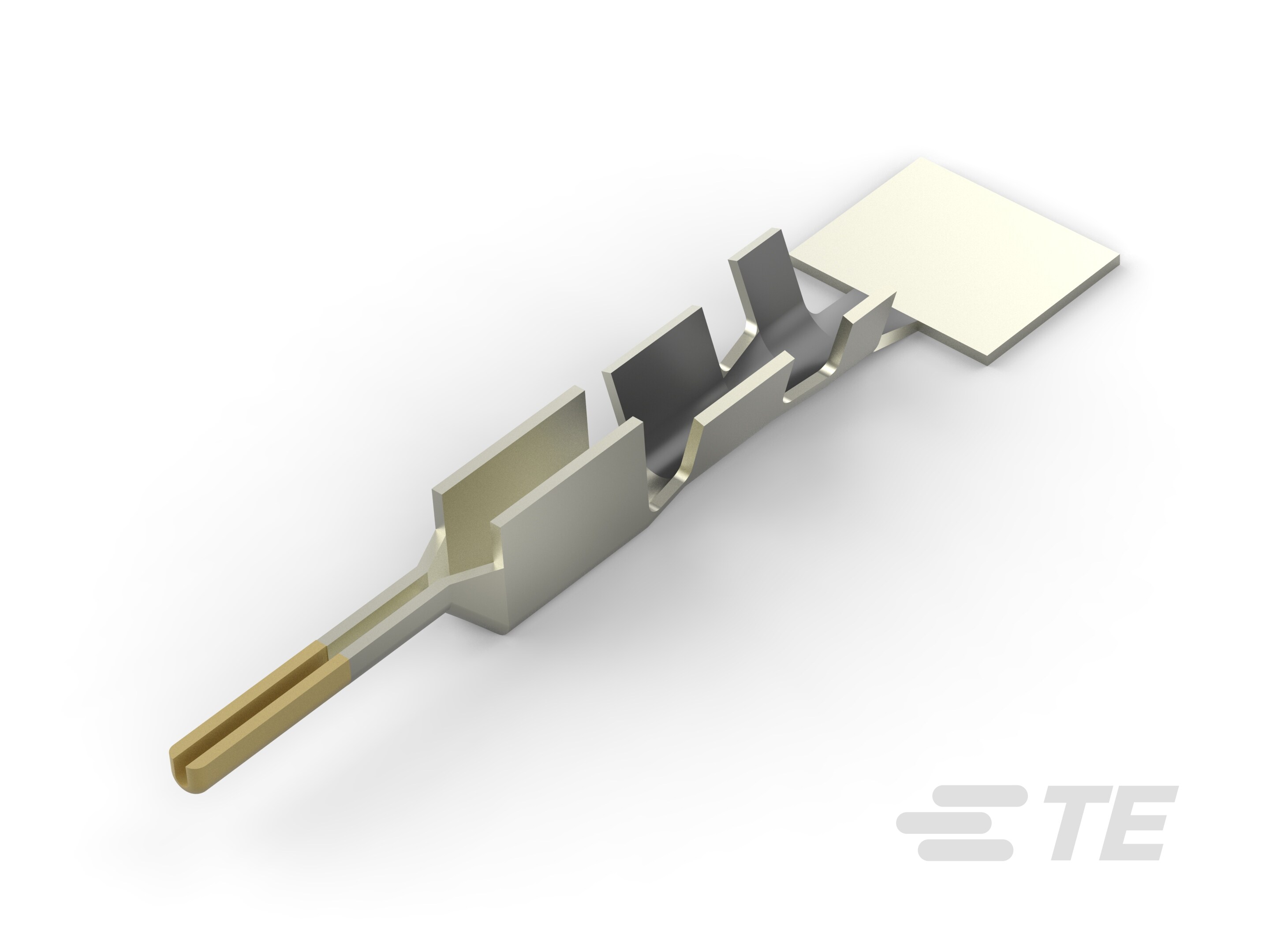

Gold (Au), Pin Contact, 30 – 26 AWG, 250 VAC, .05 – .14 mm² Wire, Locking Lance Contact Retention, Crimp, Brass, Power, Micro MATE-N-LOK

PIN CONT 26-30 15 GOLD STRIP-1-794609-1

1-794609-1

Gold (Au), Pin Contact, 30 – 26 AWG, 250 VAC, .05 – .14 mm² Wire, Locking Lance Contact Retention, Crimp, Brass, Power, Micro MATE-N-LOK

    • MATE-N-LOK
    • 微型 MATE-N-LOK
  • TE 内部编号 1-794609-1
  • TE 内部产品描述 PIN CONT 26-30 15 GOLD STRIP

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 锡

  • 工作电压 (VAC): 250

  • 壳体内的端子定位力 : 带有

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 5

  • 接合方柱尺寸 : .64 mm [ .025 in ]

  • 端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]

  • 导线端子端接区域电镀厚度 : 2.54 – 6.35 µm [ 100 – 250 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 – 3.81 µm [ 50 – 150 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – .14

  • 兼容的绝缘直径范围 : .89 – 1.52 mm [ .035 – .06 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与机构/标准产品兼容 : VDE

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel
