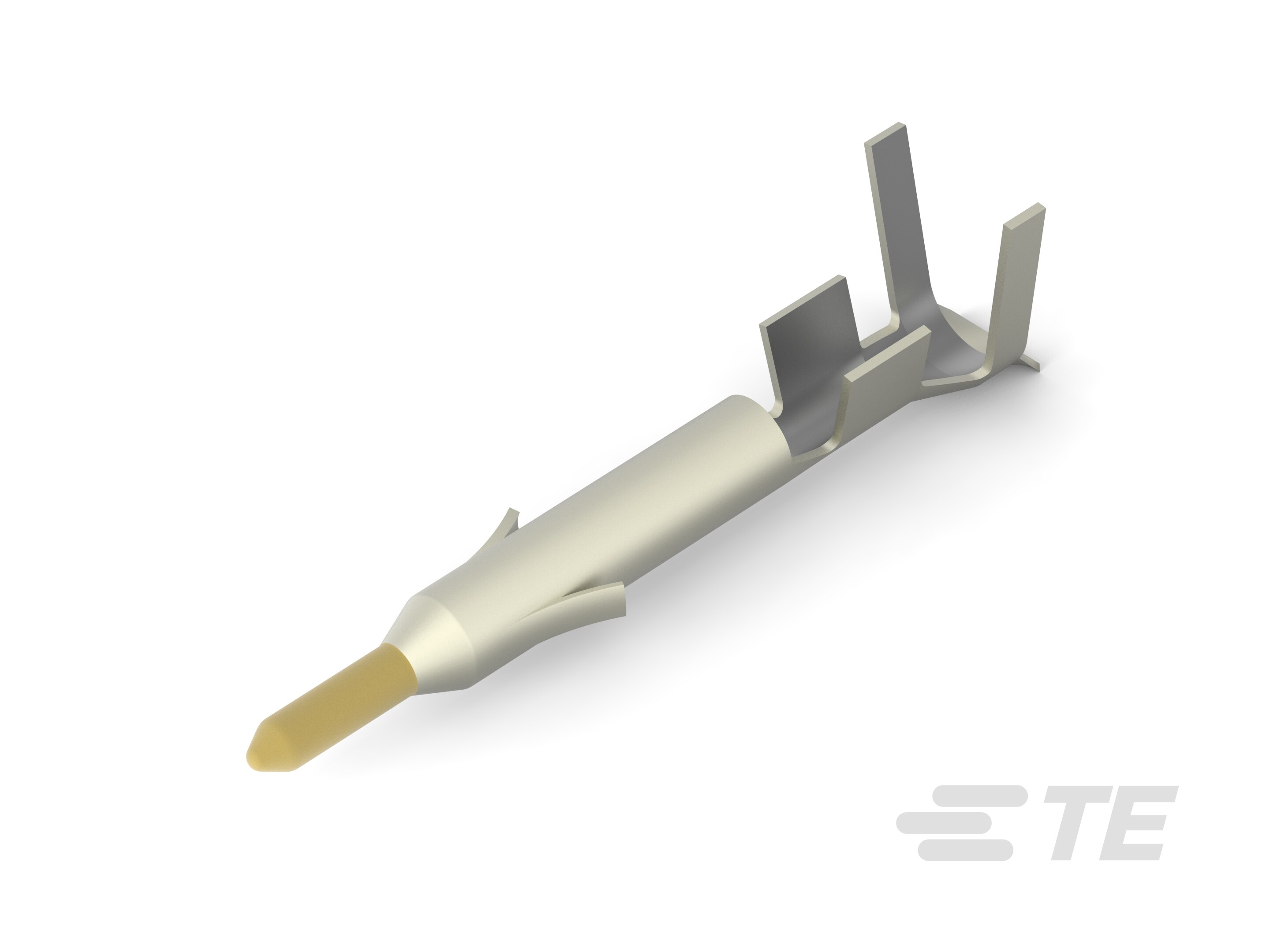

1-770987-0
Pin Contact, 22 – 18 AWG, 600 VAC, 600 VDC, .3 – .9 mm² Wire, Gold (Au), Crimp, Brass, Power, -55 – 105 °C [-67 – 221 °F], Mini-Universal MATE-N-LOK
1-770987-0
Pin Contact, 22 – 18 AWG, 600 VAC, 600 VDC, .3 – .9 mm² Wire, Gold (Au), Crimp, Brass, Power, -55 – 105 °C [-67 – 221 °F], Mini-Universal MATE-N-LOK
-
- MATE-N-LOK
- 小型通用 MATE-N-LOK
- TE 内部编号 1-770987-0
- TE 内部产品描述 MINI UMNL PIN 22-18 AWG AU LP
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- PIN, LOOSE PIECE MINI UNIVERSAL MATE-N-LOK(TM) ENG_CD_770987_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-770987-0_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1-770987-0_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-770987-0_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-770987-0_E.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications Continued ENG_CS_82021_CPC_sections6-9_0707.pdf 英文版本
- ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16017_R.pdf 英文版本
- 产品规格 ENG_SS_108-1542_D.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-16017_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 9.5
-
接合插针直径 : 1 mm [ .039 in ]
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
兼容的绝缘直径范围 : 1.5 – 2.39 mm [ .059 – .094 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
