1-747299-6

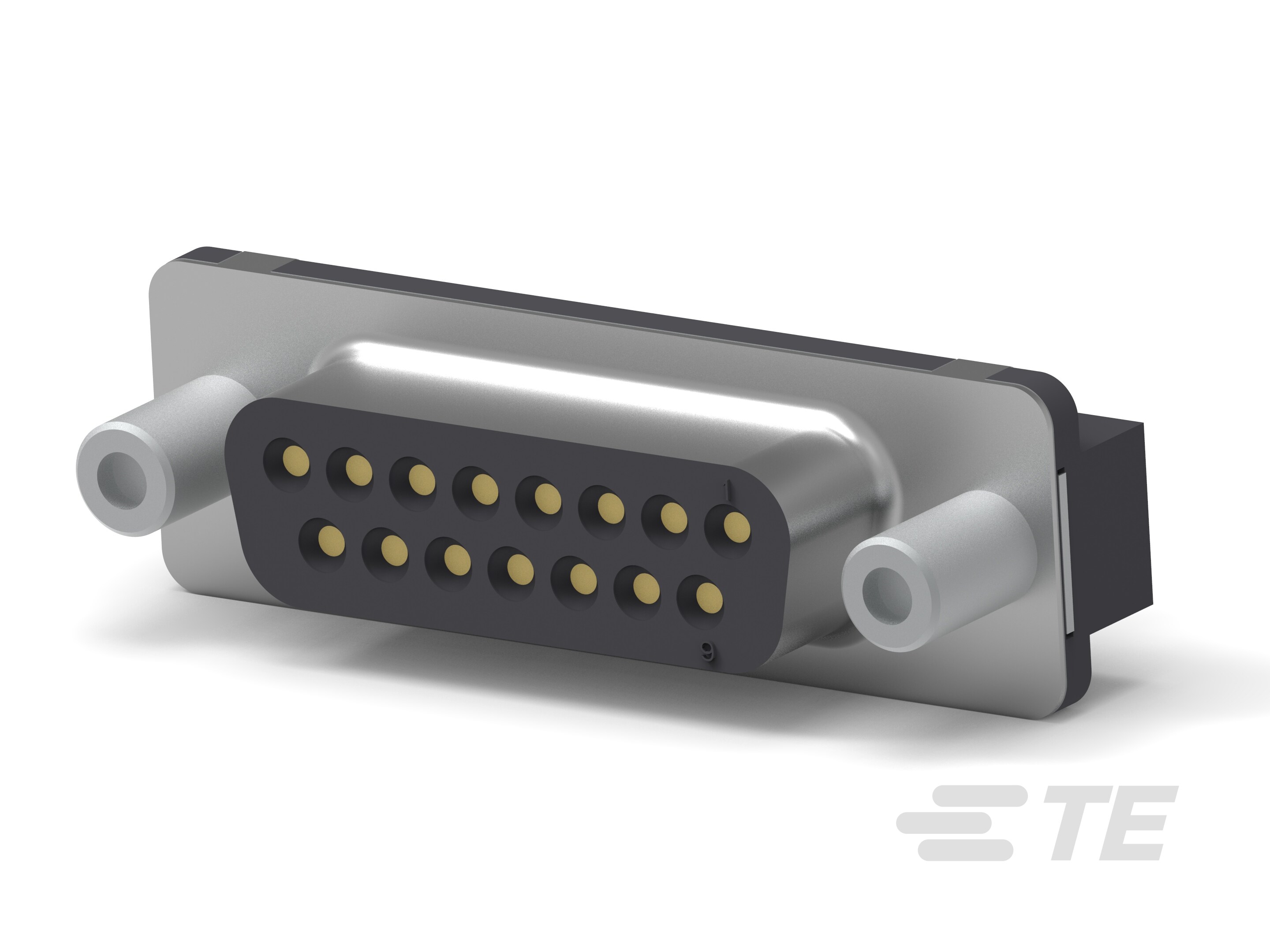

15 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 2 Shell Size, 2.74 mm [.108 in] Centerline, AMPLIMITE HD-20

15 RCPT SP/FMS SCRLK-1-747299-6

1-747299-6

15 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 2 Shell Size, 2.74 mm [.108 in] Centerline, AMPLIMITE HD-20

    • AMPLIMITE
    • AMPLIMITE HD-20

  • 位数 : 15

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 连接器安装类型 : 板安装

  • 连接器壳体尺寸 : 2

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE ASSEMBLY, SIZE 2, 15 POSITION, FRONT METAL SHELL, WITH OR WITHOUT SCREWLOCKS OR INSERTS, ENG_CD_747299_L1.pdf 英文版本

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 壳体材料配置 : 正面金属外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 连接器壳体尺寸 : 2

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 15

  • 行数 : 2

  • PCB 安装方向 : 垂直

主体特性

  • 主要产品颜色 : 黑色

  • 接合特性材料 : 锌

  • 外壳电镀材料 : 锡

  • 屏蔽材料 : 钢

  • 屏蔽电镀材料 : 锡

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 30

  • PCB 端子端接区域电镀材料 : 锡铅

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 金 (Au)

  • 端子底板材料 : 镍

  • 端子形状和构造 : 圆形

  • 端子额定电流（最大值） (A): 6

  • 端子选项 : 已安装

端接特性

  • 端接柱体和尾部长度 : 4.32 mm [ .17 in ]

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体和尾部直径 : .66 mm [ .026 in ]

机械附件

  • 安装孔直径 : 3.05 mm [ .12 in ]

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 安装孔

  • 接合固定 : 带有

  • 接合固定类型 : 母端螺钉锁，固定

壳体特性

  • 外壳材料 : 碳钢

  • 外壳材料 : 聚酯

  • 中心线（间距） : 2.74 mm [ .108 in ]

尺寸

  • PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]

  • 行间距 : 2.84 mm [ .112 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tube

  • 封装数量 : 13
