1-745495-7

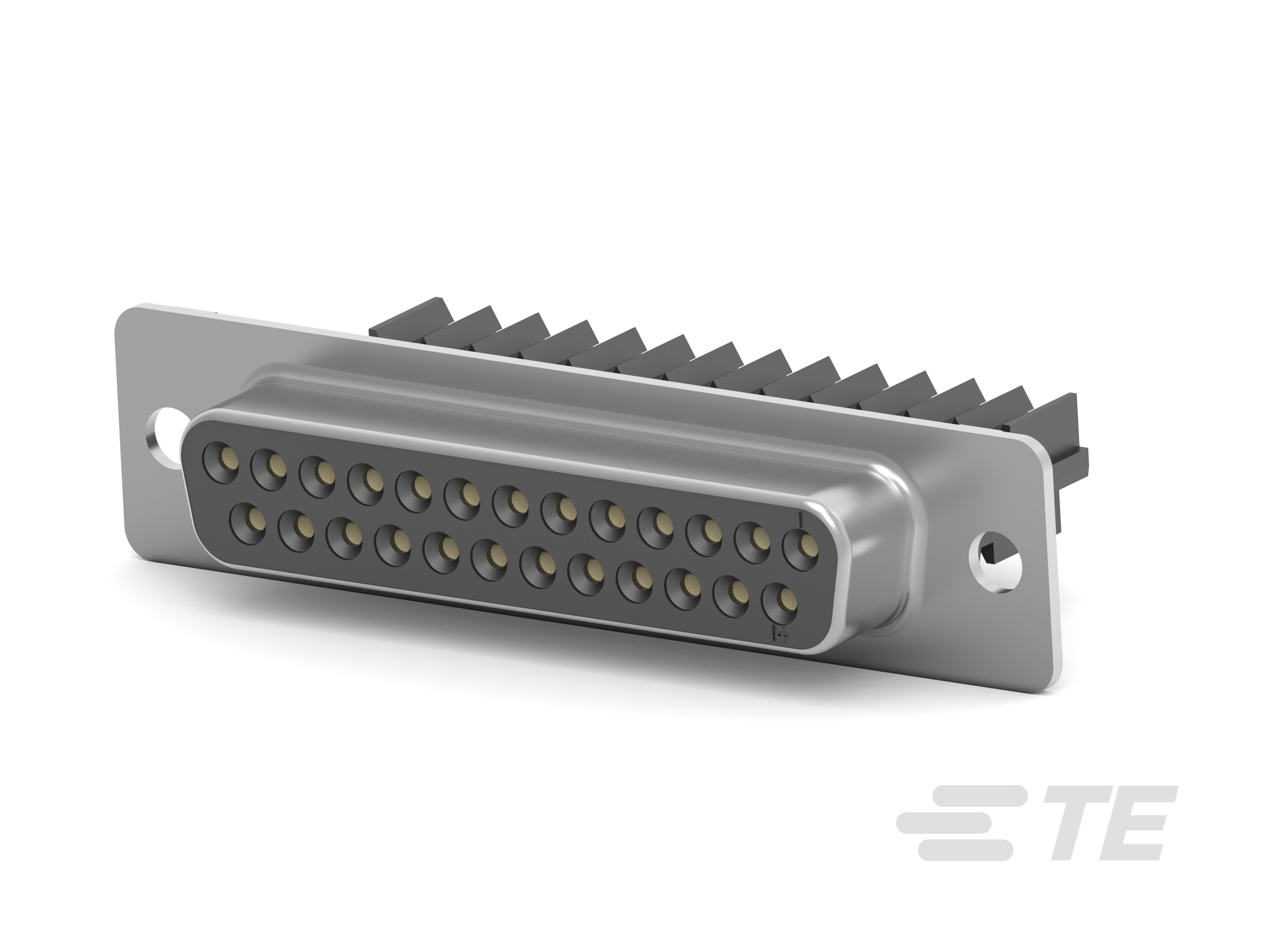

25 Position D-Shaped Connector, Receptacle, Wire-to-Wire, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, AMPLIMITE HDE
1-745495-7
25 Position D-Shaped Connector, Receptacle, Wire-to-Wire, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, AMPLIMITE HDE
-
- AMPLIMITE
- AMPLIMITE HDE
- TE 内部编号 1-745495-7
- TE 内部产品描述 25 HDE MS RCPT,26-30,LEAD FREE
- 所有 IDC D-Sub：插座组件，线对线，信号，2.77mm (10)
-
位数 : 25
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 3
文档
产品图纸
- RECEPTACLE ASSEMBLY, METAL SHELL, SIZE 3, 25 POSITION, ENG_CD_745495_S1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-745495-7_P.pdf 3D
- 下载查看 ENG_CVM_CVM_1-745495-7_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-745495-7_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-745495-7_P.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-40002_C.pdf 英文版本
- 产品规格 ENG_SS_108-40011_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-115_O.pdf 英文版本
- S_501-115_O.tif 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-6645_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 全部金属外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
连接器壳体尺寸 : 3
-
连接器产品类型 : 连接器组件
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 25
-
行数 : 2
-
与线缆类型兼容 : 分离式导线 | 圆形护套电缆
主体特性
-
插针材料 : 热塑塑料
-
出线角度 : 180°
-
外壳电镀材料 : 锡
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
端子类型 : 插座
-
端子大小 : 尺寸 20
-
端子额定电流（最大值） (A): 1.5
-
端子选项 : 已安装
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 安装孔
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 钢
-
中心线（间距） : 2.77 mm [ .109 in ]
尺寸
-
线径 (AWG): 30 – 26
-
线径 (mm²): .05 – .15
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 84
-
封装方法 : 包装
