1-745493-5

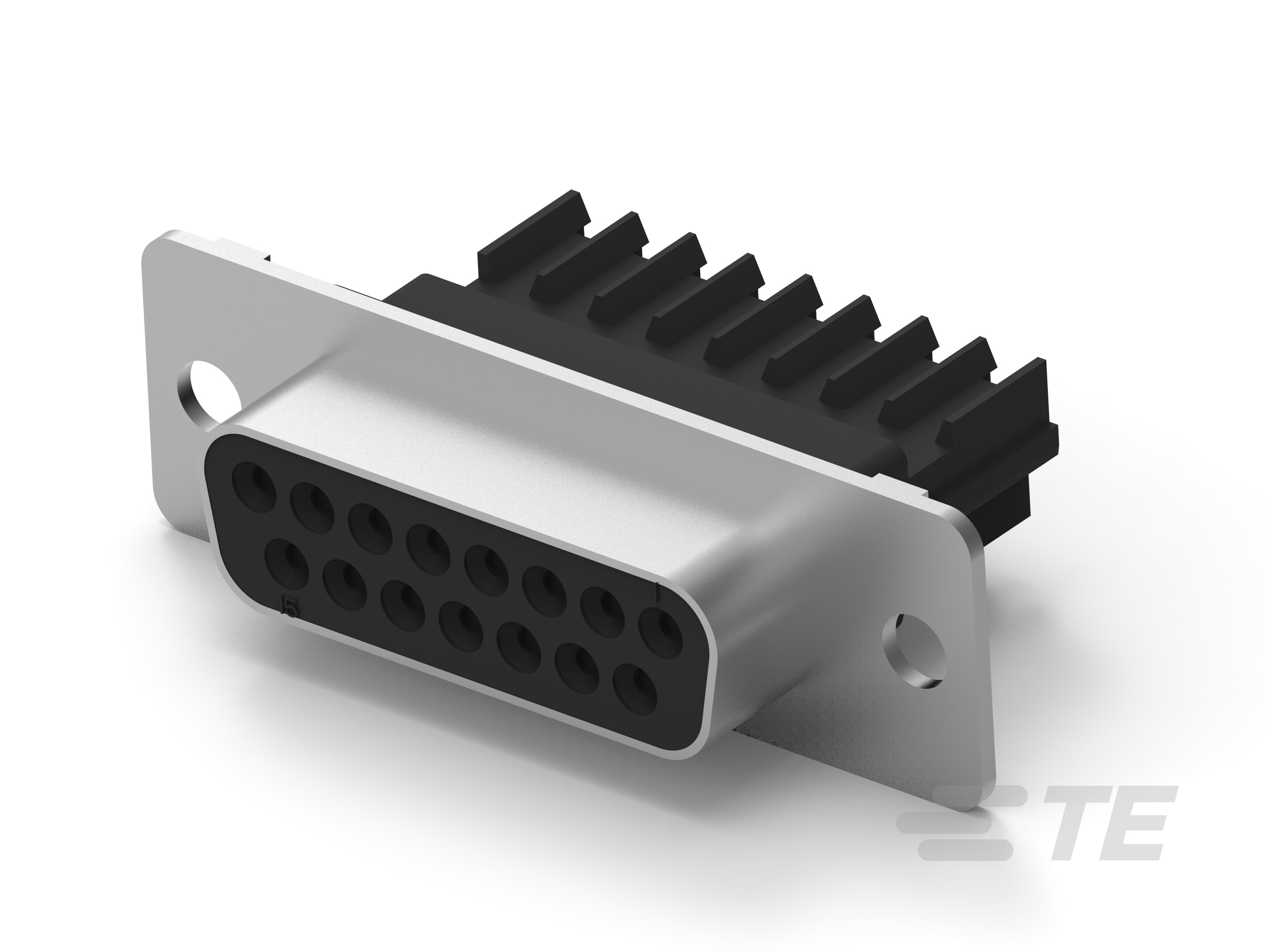

15 Position D-Shaped Connector, Receptacle, Wire-to-Wire, Cable Mount (Free-Hanging), Shell Size 2, 1.38 mm [.054 in] Centerline, AMPLIMITE HDE

15 HDE MS RCPT,22-26,LEAD FREE-1-745493-5

1-745493-5

15 Position D-Shaped Connector, Receptacle, Wire-to-Wire, Cable Mount (Free-Hanging), Shell Size 2, 1.38 mm [.054 in] Centerline, AMPLIMITE HDE

    • AMPLIMITE
    • AMPLIMITE HDE

  • 位数 : 15

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 连接器壳体尺寸 : 2

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE ASSEMBLY, METAL SHELL, SIZE 2, 15 POSITION, SERIES HDE-20 FOR MASS TERMINATION ENG_CD_745493_L3.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 壳体材料配置 : 全部金属外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 连接器壳体尺寸 : 2

  • 连接器产品类型 : 连接器组件

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 15

  • 行数 : 2

  • 与线缆类型兼容 : 分离式导线 | 圆形护套电缆

主体特性

  • 插针材料 : 热塑塑料

  • 出线角度 : 180°

  • 外壳电镀材料 : 锡

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 1

  • 端子类型 : 插座

  • 端子大小 : 尺寸 20

  • 端子额定电流（最大值） (A): 2.4

  • 端子选项 : 已安装

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 安装孔

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 钢

  • 中心线（间距） : 1.38 mm [ .054 in ]

尺寸

  • 实芯线径 (AWG): 26 – 22

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .15 – .4

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 112

  • 封装方法 : 包装
